ALer Комплект смещения якоря 300-400PR (белый)

Описание ALer Комплект смещения якоря 300-400PR (белый)

Комплект смещения якоря 300-400PR предназначен для крепления якоря замка AL-300 PRemium и AL-400 PRemium на двери. Комплект позволяет осуществить регулируемую установку якоря замка на расстоянии от 8 до 34 мм от полотна двери.

Крепление якоря возможно, как с помощью втулки резьбовой, при этом креплении сверлится сквозное отверстие в полотне двери, так и без сверления сквозного отверстия в полотне двери, при этом применяются фиксатор и упор.

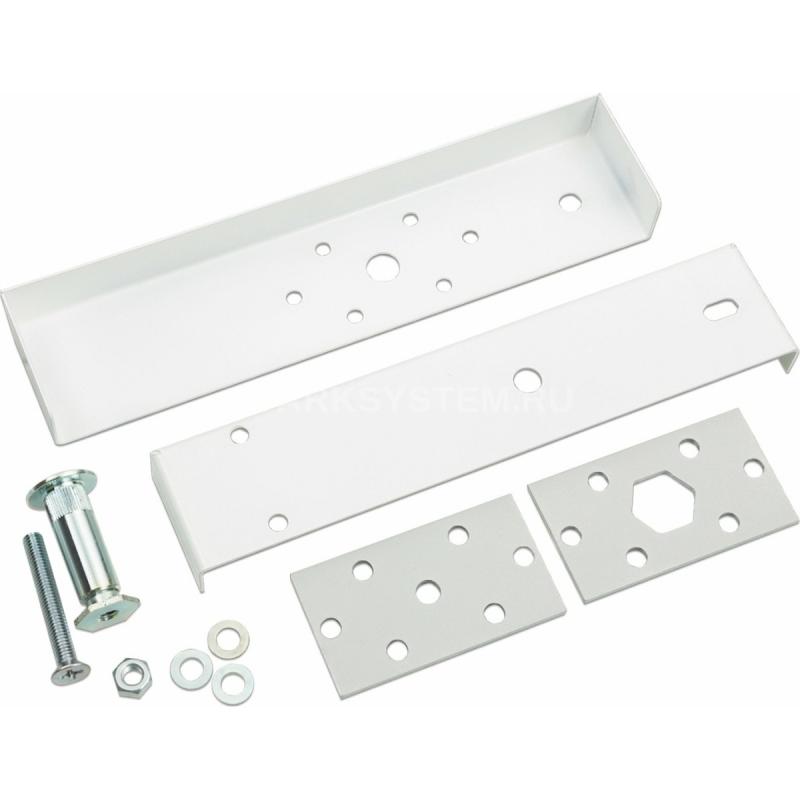

Комплект поставки

В комплект поставки входит:

• втулка резьбовая (1) 1 шт.
• болт М10 (2) 1 шт.
• кожух (3) 1 шт.
• кожух якоря (4) 1 шт.
• фиксатор (5) 1 шт.
• упор (6) 1 шт.
• комплект крепежа:
• винт М6х45 (7) 1 шт.
• гайка М6 (8) 1 шт.
• шайба 6 (9) 3 шт.
• руководство по эксплуатации 1 шт.
• упаковочная коробка 1 шт.

Указания по монтажу

Комплект смещения якоря 300-400PR состоит из втулки резьбовой, болта М10, кожуха, кожуха якоря, фиксатора, упора и комплекта крепежа.

При монтаже якоря на полотне двери со сквозным отверстием применяется втулка резьбовая (1).

Диаметр отверстия под втулку резьбовую – 12 мм.

При монтаже якоря без сверления полотна двери насквозь применяют фиксатор (5) и упор (6). Для крепления упора, фиксатора, кожуха и болта М10 на полотне двери используются саморезы (в комплект поставки не входят).

При расстоянии от якоря до полотна двери от 8 до 13мм необходимо сверлить отверстие под штифт Ø7мм.

Варианты расположения якоря относительно полотна двери показаны на рисунке, при этом применяют различные сочетания деталей комплекта.При любом сочетании комплектующих уплотнительное кольцо должно быть плотно прижато к якорю.

Технические характеристики ALer Комплект смещения якоря 300-400PR (белый)

• Наименование: Комплект смещения якоря 200PR
• Назначение: для крепления якоря замка на двери. Комплект позволяет осуществить регулируемую установку якоря замка на расстоянии от 8 до 34 мм от полотна двери.
• Совместимость: AL-300 PRemium, AL-400 PRemium
• Цвет: Белый
