ALer MK AL-150PR-Glass

Описание ALer MK AL-150PR-Glass

Монтажный комплект МК AL-150PR-Glass предназначен для крепления замка AL-150 PRemium на стеклянные распашные двери, открывающиеся в одну сторону.

Цветовое исполнение комплекта – серый (RAL 9006).

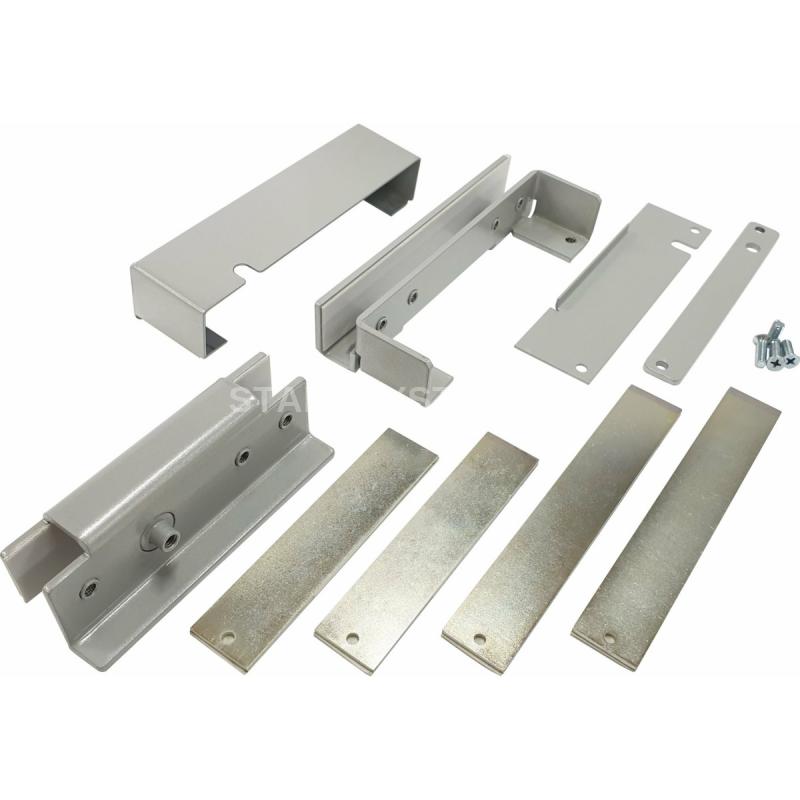

Комплект поставки

В комплект поставки входят:

• скоба крепления якоря (1) 1 шт.
• кронштейн корпуса (2) 1 шт.
• планка (3) 1 шт.
• прокладка (4) 2 шт.
• прокладка (5) 2 шт.
• пластина кожуха (6) 1 шт.
• кожух (7) 1 шт.
• комплект крепежа:
• винт М5х6 (установ.) (8) 7 шт.
• винт М5х16 (потайн.) (9) 2 шт.
• винт М6х12 (10) 1 шт.
• коробка упаковочная 1 шт.
• руководство по эксплуатации1 шт.

Указания по монтажу

Комплект состоит из скобы крепления якоря (1), кронштейна корпуса (2), прокладок (4 и 5), пластины кожуха (6), кожуха (7) и элементов крепежа.

Комплект устанавливается на стеклянные двери с толщиной стеклянного полотна от 8 до 12 мм. Расстояние между кромками стекол в месте установки замка - от 4 до 11 мм.

В зависимости от толщины стеклянного полотна под кронштейн корпуса и скобу крепления якоря устанавливаются прокладки (4 и 5).

Скоба крепления якоря (1) устанавливается на стеклянное полотно двери и прижимается к стеклу установочными винтами (8) через металлические прокладки (4). Якорь замка крепится на скобу винтом (10) через уплотнительное кольцо из комплекта замка.

Кронштейн корпуса (2) устанавливается на стеклянное полотно и прижимается к стеклу установочными винтами (8) через металлические прокладки (5). Корпус замка AL-150PR монтируется на кронштейн винтами (9), через планку (3), пластину кожуха (6) и кожух (7).

Для предотвращения самоотвинчивания рекомендуется стопорить установочные винты краской или герметиком.

На кронштейне, скобе крепления якоря и на металлических прокладках имеются самоклеящиеся ленты. Перед окончательной установкой кронштейна, скобы крепления якоря и прокладок защитную пленку с самоклеящийся ленты необходимо снять.

Технические характеристики ALer MK AL-150PR-Glass

• Наименование: МК AL-150PR-Glass
• Тип: Монтажный комплект
• Назначение: для крепления замка на стеклянные распашные двери, открывающиеся в одну сторону
• Совместимость: AL-150 PRemium
• Цвет: Серый (RAL 9006)

Габаритный чертеж комплекта МК AL-150PR- Glass
