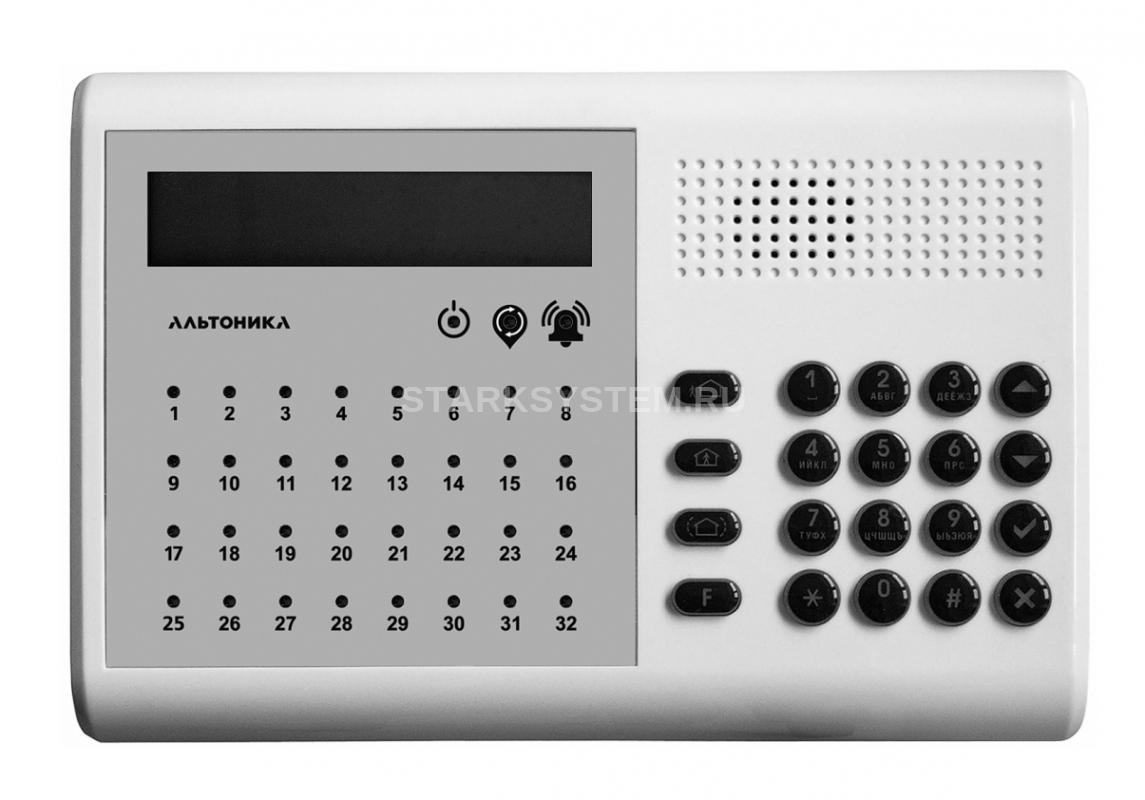

Альтоника RS-201PG

Описание Альтоника RS-201PG

Блок обработки РИФ ПАТРУЛЬ RS-201PG предназначен:

• Для работы в составе системы контроля прохождения охранниками маршрутов патрулирования РИФ ПАТРУЛЬ.
• Система предназначена для контроля прохождения охранниками маршрутов, оборудованных метками ТМ DALLAS 1990 в режиме реального времени с возможностью передачи извещений «ТРЕВОГА» и «НЕИСПРАВНОСТЬ» на
• пост и дублированием извещений на удаленный пульт централизованного наблюдения (далее – ПЦН) и GSM пульт.
• Блок обработки работает совместно с подключенным к нему приемником RS201RD.

Блок обработки выполняет следующие функции:

• Запоминание временных интервалов и кодов меток в РЕЖИМЕ «ЗАПИСЬ МАРШРУТА»;
• Корректировка временных интервалов маршрута;
• Запуск контроля нового обхода после поступления от жезла извещения кода метки начала маршрута;
• Индикация прохождения охранниками маршрутов;
• Завершение контроля обхода после поступления извещения кода метки конца маршрута;
• Дублирование извещений на ПЦН RS-201PN/RS-202PN при подключению к блоку обработки передатчика RS-201TD-RR/RS-202TD-RR;
• Дублирование извещений на автоматизированное рабочее место системы «Базальт» при подключению к блоку обработки приемопередатчика Базальт-550;
• Дублирование извещений на GSM ПЦН при подключению к блоку обработки модуля GSM-PRO или GSM-PRO.12;
• Включение в критических режимах работы жезла (разряд батареи, тревога, неисправность) релейных выходов «ТРЕВОГА», «НАРУШЕНИЕ МАРШРУТА», «НЕИСПРАВНОСТЬ», «ВЫХОД НА МАРШРУТ» и выходов типа открытый коллектор «СИРЕНА» и «ЛАМПА».

Технические характеристики Альтоника RS-201PG

Основные технические характеристики

• Максимальное количество меток маршрутов: 255
• Максимальное количество жезлов в системе: 8
• Максимальное количество маршрутов: 8
• Максимальное количество маршрутов, проходящих одновременно: 8
• Минимальное количество точек маршрута: 1
• Максимальное количество точек одного маршрута: 32
• Количество дополнительных тревожных кнопок: 20
• Сопряжение с приемником RS-201RD: RS-485
• Сопряжение с блоком выносной индикации РИФ-ОП-БВИ : RS-485
• Сопряжение с передатчиком RS-201TD-RR (RS-202TD-RR) или приемопередатчиком Базальт-550 : RS-485
• Сопряжение с GSM модулем: TTL
• Выход на компьютер: RS-232 (2 шт.), USB
• Количество реле: 4
• Параметры контактов реле: 1 А 24 В / 0,5 А ~125 В
• Суммарный ток по выходам Сирена, Лампа и Питание извещателей не должен превышать: 300 мА
• Внутренний электронный протокол в энергонезависимой памяти: 5000 событий
• Встроенные часы и календарь с резервной батарейкой
• Напряжение питания: 10…15 В
• Ток потребления: не более 350 мА
• Диапазон рабочих температур: от минус 10 до плюс 50 ºС
• Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
• Габаритные размеры: 220х150х40 мм
