Альтоника RS-202TX8

Описание Альтоника RS-202TX8

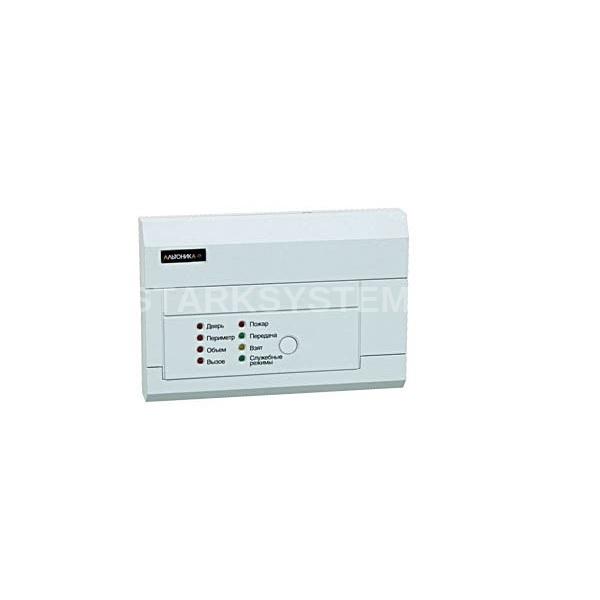

Альтоника RS-202TX8 объектовый прибор на 8 шлейфов со встроенным передатчиком и считывателем входит в состав аппаратуры радиоканальной охранной сигнализации «Риф Стринг-202» и предназначен для формирования и передачи по радиоканалу сигналов (извещений) о проникновении, пожаре и других экстренных ситуациях с целью централизованной охраны стационарных объектов. Особенность данного прибора состоит в том, что он может выполнять функции охранного концентратора для создания на объекте нескольких разделов охраны. Для этого к прибору по проводной шине могут подключаться охранные и тревожные расширители RS-202X8, RS-202X2 и т.п., каждый из которых образует отдельный раздел в дополнение к основному разделу самого прибора. Расширители являются полноценным оборудованием охранной или тревожной сигнализации, но не имеют собственного передатчика и отправляют радиосигналы посредством передатчика прибора. Структура объекта «несколько разделов охраны – один передатчик» позволяет снизить стоимость аппаратуры на один раздел, использовать одну антенну на все независимо охраняемые помещения и уменьшить загрузку эфира.

Тревожные и информационные извещения о событиях на объекте передаются по радиоканалу на базовую станцию “RS-202BS” и отображаются на пульте централизованного наблюдения (ПЦН) “RS-202P” и компьютере с программным обеспечением охранного мониторинга. На объекте при тревоге включается звуковая и световая сигнализация.

Технические характеристики Альтоника RS-202TX8

• Рабочая частота: одна из 30 частотных литер в пределах полосы (433,92 ± 0,2%) МГц
• Номинальная излучаемая мощность: 10 мВт
• Выход на внешнюю антенну: под коаксиальный кабель 50 Ом
• Типичная дальность связи: 5-20 км (в городе, с выносной антенной) 10-30 км (за городом, с выносной направленной антенной)
• Контроль связи: 6-20 минут, задается на ПЦН в центре охраны в зависимости от количества объектов в системе и условий связи
• Информационная емкость: 8 программируемых шлейфов охранно-пожарной сигнализации
• Тип шлейфов: с оконечным резистором 5,6 кОм
• Напряжение в шлейфах: 12 В
• Время обнаружения нарушения шлейфа: более 350 мс
• Постановка-снятие: ключи touch memory фирмы Dallas (до 20 ключей)
• Выход на звуковой оповещатель (сирену): 12 В 300 мА
• Выход на световой оповещатель: 12 В 300 мА (рекомендуется не более 100 мА)
• Релейный тревожный выход: на ПЦН или на мощную сирену
• Максимальное коммутируемое напряжение: 72 В при токе до 500 мА
• Максимальный коммутируемый ток: 3 А при напряжении 24 В
• Режим контроля доступа: управление электрическим замком одной двери
• Напряжение питания: от 10 до 15 В постоянного тока
• Средний ток потребления: 150-200 мА (в зависимости от того, сколько светодиодов горит в данный момент)
• Максимальный ток потребления: не более 500 мА (при всех закороченных шлейфах, без учета внешней сирены и светового оповещателя)
• Диапазон рабочих температур: от -20 до +50°С
• Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
• Габаритные размеры: 160 х 110 х 32 мм (без антенны)
