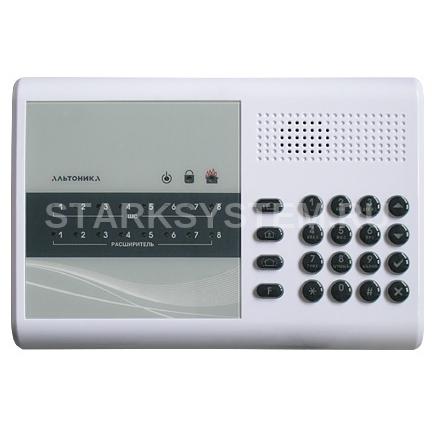

Альтоника RS-202TX8N

Описание Альтоника RS-202TX8N

Альтоника RS-202TX8N объектовый охранный прибор на 8 шлейфов со встроенным передатчиком входит в состав аппаратуры радиоканальной охранной сигнализации «Лонта (Риф Стринг) RS-202» и предназначен для формирования и передачи по радиоканалу сигналов (извещений) о проникновении, пожаре и других экстренных ситуациях с целью централизованной охраны стационарных объектов. Извещения о событиях на объекте принимаются базовой станцией (БС) RS-202BS и отображаются на пульте централизованного наблюдения (ПЦН) RS-202PN и компьютере с программным обеспечением охранного мониторинга. На самом объекте при тревоге включается звуковая и световая сигнализация.

Особенность данного прибора состоит в том, что он может выполнять функции охранного концентратора для создания на объекте нескольких разделов охраны. Для этого к прибору по проводной шине могут подключаться охранные и тревожные расширители RS-202X8, RS-202X2 и т.п., каждый из которых образует отдельный раздел в дополнение к основному разделу самого прибора. Расширители представляют собой полноценные охранные или тревожные приборы, но не имеют собственного передатчика и отправляют радиосигналы посредством передатчика головного прибора. Структура объекта «несколько разделов охраны – один передатчик» позволяет снизить стоимость аппаратуры на один раздел, использовать одну антенну на все независимо охраняемые помещения и уменьшить загрузку эфира.

Технические характеристики Альтоника RS-202TX8N

• 8 шлейфов с программируемыми функциями охранно-пожарной сигнализации;
• Расширение количества разделов до 9 (до 8 шт. RS-202X8 или RS-202X2);
• Постановка и снятие с охраны с помощью встроенной клавиатуры, ключей Touch Memory (до 20 ключей), клавиатуры Риф-КТМ, радиобрелока Риф-BRL4-8W;
• Номинальная излучаемая мощность: 10 мВт
• Выход на внешнюю антенну: под коаксиальный кабель 50 Ом
• Типичная дальность связи: 5-20 км (в городе, с выносной антенной), 10-30 км (за городом, с выносной направленной антенной)
• Контроль связи: 4-90 минут, устанавливается в центре охраны
• Информационная емкость: 8 программируемых шлейфов охранно-пожарной сигнализации
• Тип шлейфов: с оконечным резистором 5,6 кОм
• Напряжение в шлейфах: 12 В
• Время обнаружения нарушения шлейфа: более 350 мс
• Постановка-снятие: клавиатура, ключи Touch Memory фирмы Dallas (до 20 ключей)
• Релейный выход на звуковой оповещатель (сирену): до 0,5 A
• Релейный выход на световой оповещатель: до 0,5 A
• Релейный тревожный выход: на ПЦН или на мощную сирену
• Максимальное коммутируемое напряжение: 125 В при токе до 500 мА,
• Максимальный коммутируемый ток: 1 А при напряжении 24 В
• Режим контроля доступа: управление электрическим замком одной двери
• Напряжение питания: от 10 до 15 В постоянного тока
• Средний ток потребления: 100-200 мА (в зависимости от того, сколько светодиодов горит в данный момент)
• Максимальный ток потребления: не более 500 мА (при всех закороченных шлейфах)
• Диапазон рабочих температур: от -20 до +50°С
• Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
• Габаритные размеры: 220 х 150 х 40 мм (без антенны)
