Описание

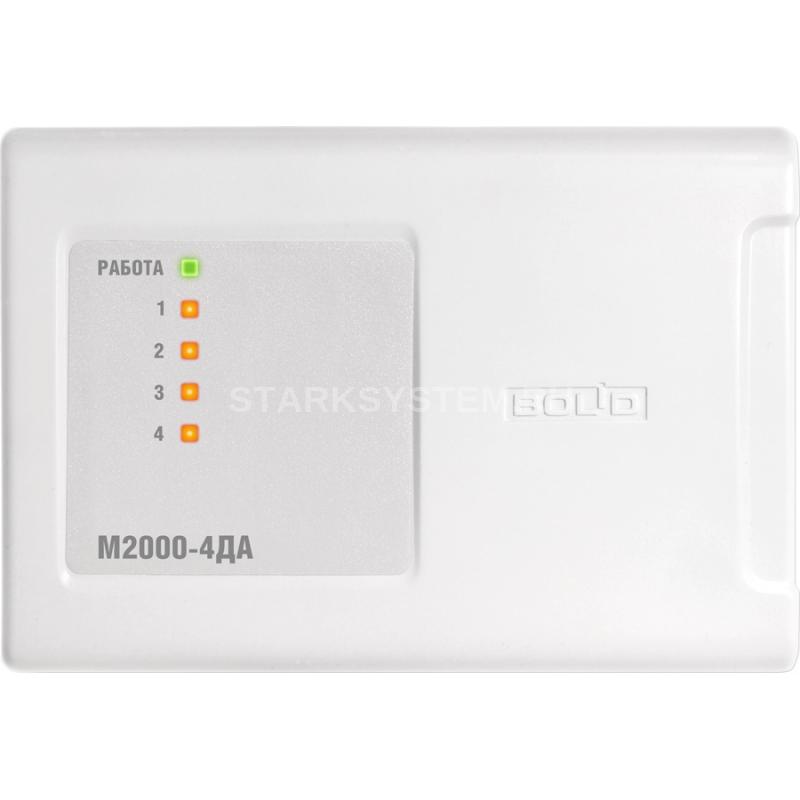

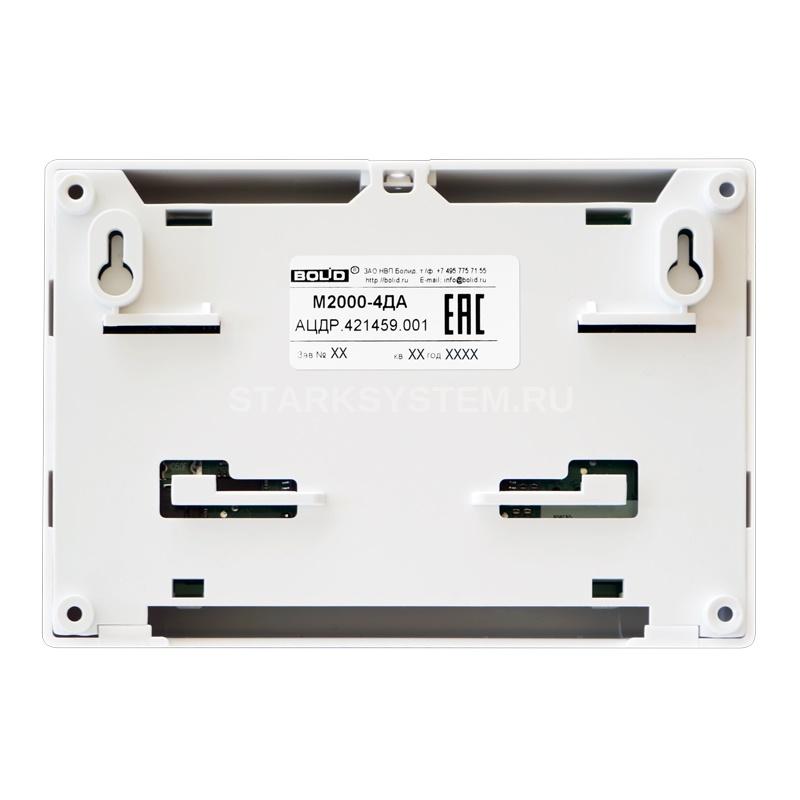

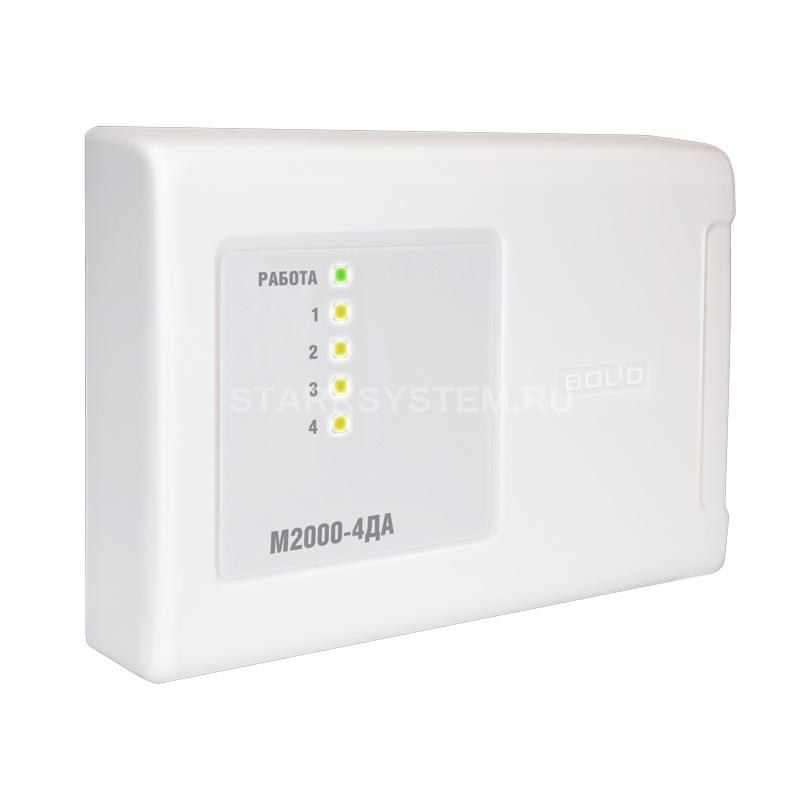

Описание Болид М2000-4ДА

Модуль ввода-вывода с протоколом Modbus Болид М2000-4ДА, предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, систем водоотведения, обогрева кровли и т.д. Модуль поддерживает обмен данными в сети RS-485 по протоколу Modbus как ведомое устройство и позволяет управлять имеющимися в его составе 2-я реле и 2-я транзисторными выходами, считывать состояния 4-х дискретных входов типа «сухой контакт» и значения 4-х аналоговых сигналов 0-10В. Модуль ввода-вывода позволяет:

  • Осуществлять управление дискретными выходами, в соответствии с сигналами и данными, полученными по сети RS-485 по протоколу Modbus по команде мастер устройства в сети Modbus
  • Преобразовывать измеряемые аналоговые сигналы в цифровой код и приводить их к физическим величинам для передачи результатов измерения по сети RS-485
  • Реализовать простую логику – "И", "ИЛИ", "НЕ", зависимости выходных дискретных сигналов от входных дискретных сигналов, тактируемых ШИМ генератором работая независимым устройством

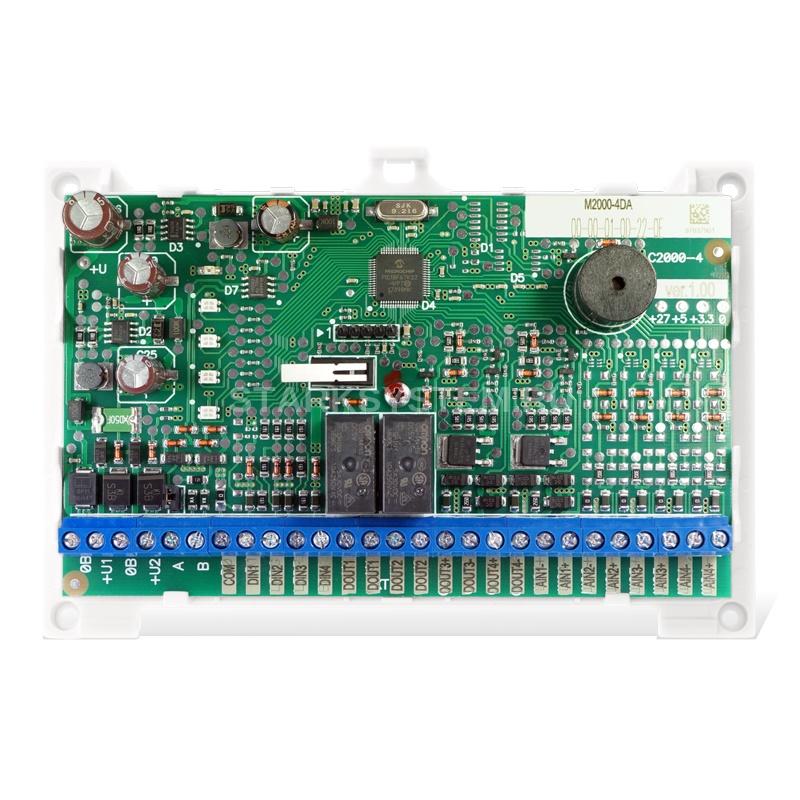

  • Прибор работает ведомым устройством по протоколу Модбас Схема расположения структурных элементов на плате прибора Структурная схема прибора Структурная схема интерфейса RS-485 Структурная схема входов питания прибора Структурная схема аналоговых входов Структурная схема дискретных входов Структурная схема дискретных выходов типа реле Структурная схема дискретных выходов типа реле

    Технические характеристики Болид М2000-4ДА

    • Тип напряжения питания: Постоянное
    • Номинальное напряжение питания, В: От 10,2 до 28,4 включ.
    • Потребляемая мощность, Вт, не более: 2 (Без учёта потребления нагрузки транзисторных выходов)
    • Количество входов питания: 2
    • Количество аналоговых входов: 4
    • Количество дискретных входов: 4
    • Количество дискретных выходов:: реле (сухой контакт): 2
    • транзисторный (контролируемый) выход: 2
    • Количество интерфейсов связи: 1 Характеристики измерения напряжений на входах питания
    • Номинальный диапазон измеряемых напряжений, В: От 7,5 до 30,4 включ.
    • Разрешающая способность, мВ, не более: 9
    • Максимальная погрешность измерения, не более: ± 5 % от показания Характеристики аналоговых входов
    • Тип измеряемых величин: Напряжение
    • Номинальный диапазон измеряемых напряжений, В: От 0,0 до 10,0 включ.
    • Разрешающая способность, мВ, не более: 3
    • Максимальная погрешность измерения, не более: ± (2,5 % от показания + 6 мВ)
    • Входное сопротивление, кОм, не менее: 50 Характеристики дискретных входов
    • Номинальный диапазон напряжений на клеммах дискретных входов, В: От 0,0 до 5,5 включ.
    • Максимальное напряжение, соответствующее состоянию "замкнут" дискретного входа, В, не менее: 0,6
    • Минимальное напряжение, соответствующее состоянию "разомкнут" дискретного входа, В, не более: 2,0
    • Выходное напряжение встроенного источника напряжения, подключенного к дискретному входу, В: 5,0 ± 5 %
    • Выходное сопротивление встроенного источника напряжения, подключенного к дискретному входу, кОм: От 8,0 до 65,0 включ. Характеристики дискретных выходов типа реле
    • Тип коммутируемого напряжения (тока): Постоянное, переменное
    • Максимальное значение коммутируемого напряжения, В, не более: 30,0
    • Максимальное значение коммутируемого тока, А, не более: 1,00
    • Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В: 300,0 Характеристики транзисторных дискретных выходов прибора
    • Тип выходного напряжения (тока): Постоянное
    • Максимальное значение выходного напряжения в состоянии "замкнут", В: От напряжения питания прибора минус 3,3 В до напряжения питания прибора
    • Максимальное значение выходного тока в состоянии "замкнут", А, не более: 1,00
    • Порог срабатывания аппаратной защиты от перегрузки по току, А: 1,35 ± 0,45
    • Выходное напряжение встроенного источника напряжения, подключенного к дискретному выходу в состоянии "разомкнут", В: 5,0 ± 5 %
    • Выходное сопротивление встроенного источника напряжения, подключенного к дискретному выходу в состоянии "разомкнут", кОм, не менее: 3,3 Характеристики интерфейса связи прибора
    • Тип интерфейса: RS-485
    • Сопротивление встроенной согласующей нагрузки (терминатора), Ом: 120 ± 5 %
    • Скорость передачи данных, бод/с: 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200
    • Протокол передачи данных: Modbus (в режимах RTU и ASCII)
