Болид С2000-КДЛ-2И

Описание Болид С2000-КДЛ-2И

«Болид С2000-КДЛ-2И» - контроллер адресной двухпроводной подсистемы с гальванической изоляцией.

Особенности:

• Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
• Подключение до 127 адресных устройств (АУ).
• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
• Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС
• Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
• Питание подключенных адресных устройств по двухпроводной линии связи
• Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
  • назначение порога предварительного оповещения «Внимание» и порога «Пожар»
  • задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
  • назначение уровня запыленности
  • передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
• Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
• Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
• Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
• Работа с адресным измерителем влажности и температуры «С2000-ВТ»
• Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
• Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
• Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
• Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
• Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
• Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион Про»
• Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
• Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
• Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
• Контроль вскрытия корпуса блока
• Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
• Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Технические характеристики Болид С2000-КДЛ-2И

• Количество подключаемых АУ: 127
• Длина двухпроводной линии: 600 метров при сечении 0,75 мм²
• 700 метров при сечении 0,9 мм²
• Напряжение питания: от 10,2 В до 28,4 В постоянного тока
• Ток потребления (без учёта потребления АУ), не более:: при напряжении питания 12 В: 80 мА при напряжении питания 24 В: 40 мА
• Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более:: при напряжении питания 12 В: 160 мА при напряжении питания 24 В: 80 мА
• Максимальное напряжение гальванической изоляции: 500 В
• Минимальное сопротивление гальванической изоляции: 20 МОм
• Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
• Интерфейс подключаемых считывателей: Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II
• Управление светодиодами считывателя: Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
• Управление звуковым сигнализатором считывателя: Есть. Сигнал управления "+5В КМОП"
• Объем памяти ключей Touch Memory(iButton), карт или кодов: 512
• Энергонезависимый буфер событий: 255

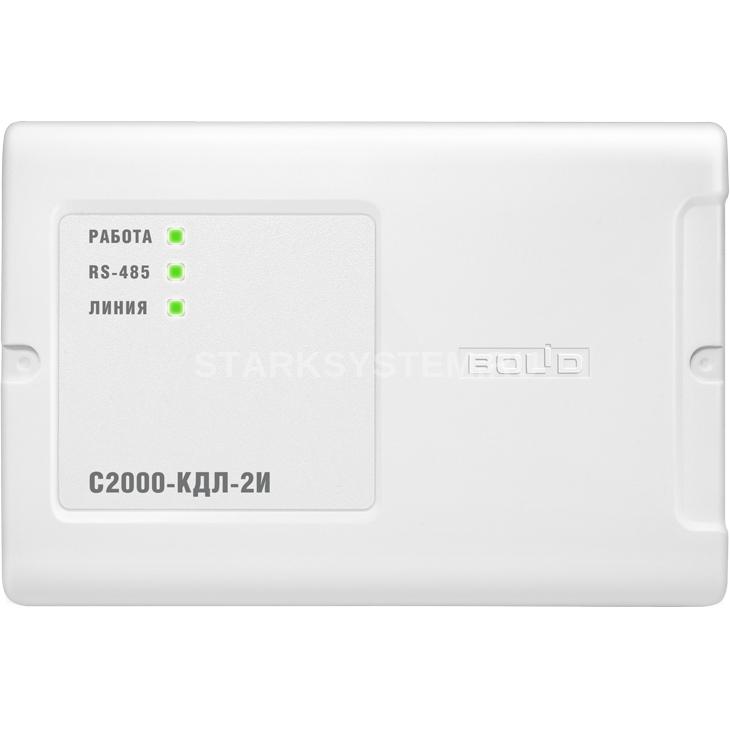

• Световая индикация на лицевой панели: 3 светодиодных индикатора (работа, RS-485 и ДПЛС)
• Встроенный звуковой сигнализатор: Не менее 50 дБА на расстоянии 1 м
• Датчик вскрытия корпуса: микроконтакт
• Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион
• Питание прибора: От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)
• Готовность к работе после включения питания: не более 15 с
• Рабочий диапазон температур: от -30 до +55°C
• Относительная влажность: до 98% при +25°C
• Степень защиты корпуса: IР30
• Габаритные размеры: 156x107x39 мм
• Масса прибора: не более 0,3 кг
• Средний срок службы: 10 лет
• Программирование контроллера: программа UProg.exe
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов

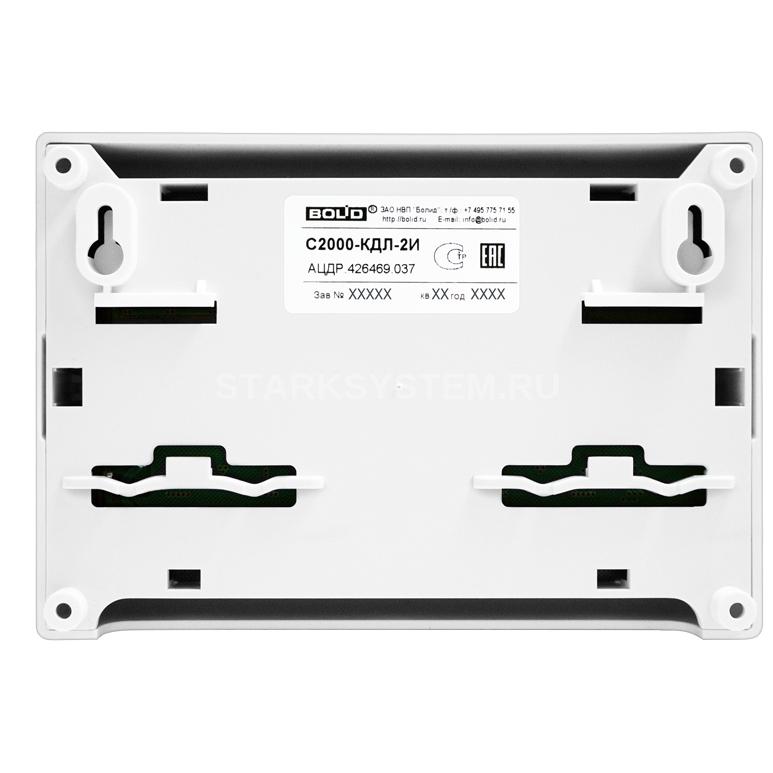

• Тип монтажа: настенный навесной или на DIN-рейку
