Описание ELTIS SC305-D2
Пульт консьержа ELTIS SC305-D2
Пульт консьержа ELTIS SC305-D2 предназначен для оборудования рабочего места консьержа в составе домофонного комплекса ELTIS300, 303, 305 и обеспечивает:
дуплексную связь «посетитель-абонент»;
дуплексную связь «посетитель-консьерж», «консьерж-посетитель»;
дуплексную связь «консьерж - абонент», «абонент - консьерж»;
открытие соответствующей входной двери;
организацию управляемого (коммутируемого) видеонаблюдения.
Основные функции:
коммутация звукового тракта «посетитель — консьерж»;
коммутация звукового тракта «консьерж — абонент» в соответствии с заданным на ПК номером квартиры;
коммутация звукового тракта «абонент — консьерж» по инициативе абонента (обратный вызов);
коммутация звукового тракта «консьерж — посетитель» по инициативе консьержа;
коммутация звукового тракта «посетитель — абонент» — прямое соединение;
запись и хранение в памяти (журнале) всех событий и времени событий с возможностью их отображения на индикаторе пульта;
управление открытием входных дверей;
организация управляемого (коммутируемого) видеонаблюдения;
ручное или автоматическое переключение в дневной или ночной режим работы*;
индивидуальное назначение абоненту дневного или ночного режимов работы*;
индивидуальное подключение/отключение квартиры;
подключение/отключение вызова консьержа абонентом.
(*) в дневном режиме работы звонки посетителей адресуются непосредственно абоненту, в ночном — на пульт консьержа.

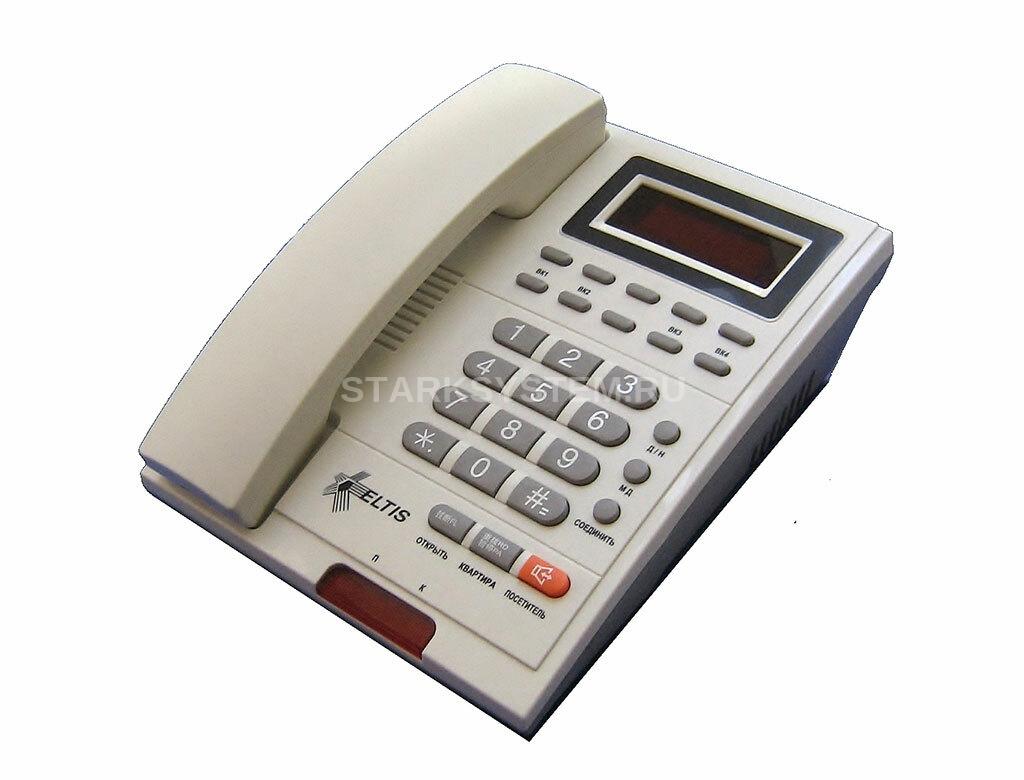

Внешний вид пульта консьержа SC305-D2
Схема подключения пульта консьержа SC305-D1 (D2) в составе домофонного комплексадля одного подъезда
Схема подключения пульта консьержа SC305-D1 (D2) при подключении блоков питания PS2-DKV3
Схема подключения пульта консьержа SC305-D1 (D2) в составе домофонного комплекса для закрытой территории с 2-мя калитками и 2-мя подъездами.
Технические характеристики ELTIS SC305-D2
- Тип прокладки кабелей связи: координатно-матричный
- Максимальное количество абонентов: 500
- Максимальное количество блоков вызова: 2
- Максимальное количество переговорно-замковых устройств: 2
- Максимальное количество коммутируемых видеокамер: 4
- Максимально допустимый номер квартиры: 1999
- Максимальное количество событий, регистрируемых в журнале: 1000
- Максимальное время, отведенное на ввод одной цифры номера квартиры, сек.: 25
- Максимальное время формирования сигнала вызова, сек.: 60
- Максимальное время, отведенное на разговор с абонентом, сек.: 90
- Максимальная мощность потребления, Вт: 2
- Максимально допустимое сопротивление линии связи, Ом: 30
- Напряжение питания, В: ~15В(±10)%
- Габаритные размеры, мм: 168х203х76
- Масса, кг: 0,51
