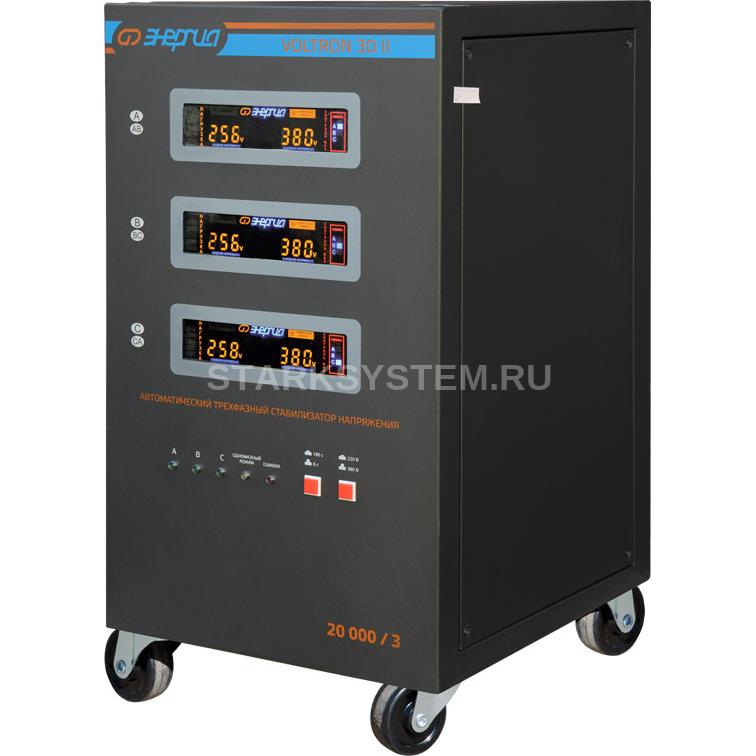

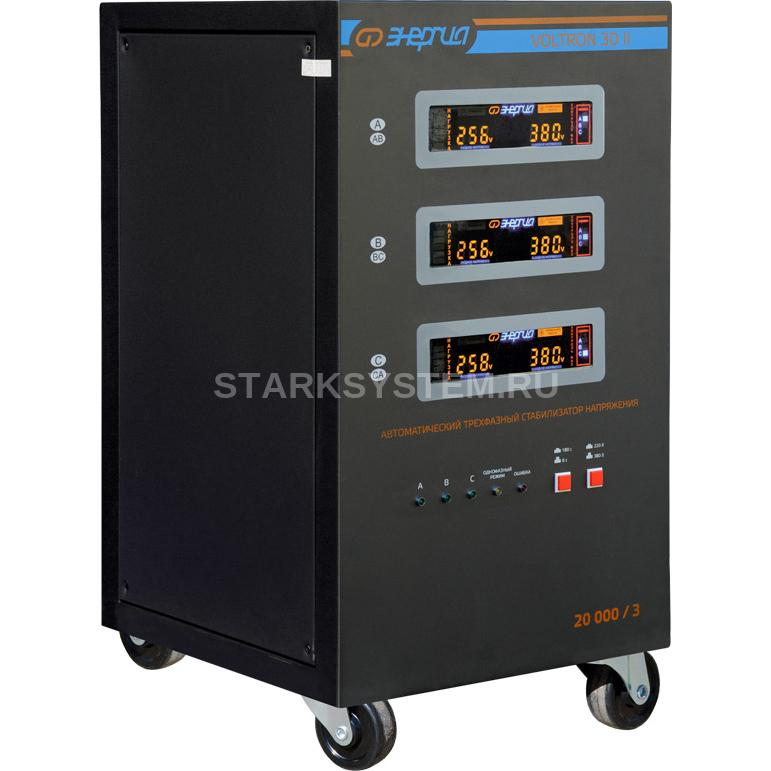

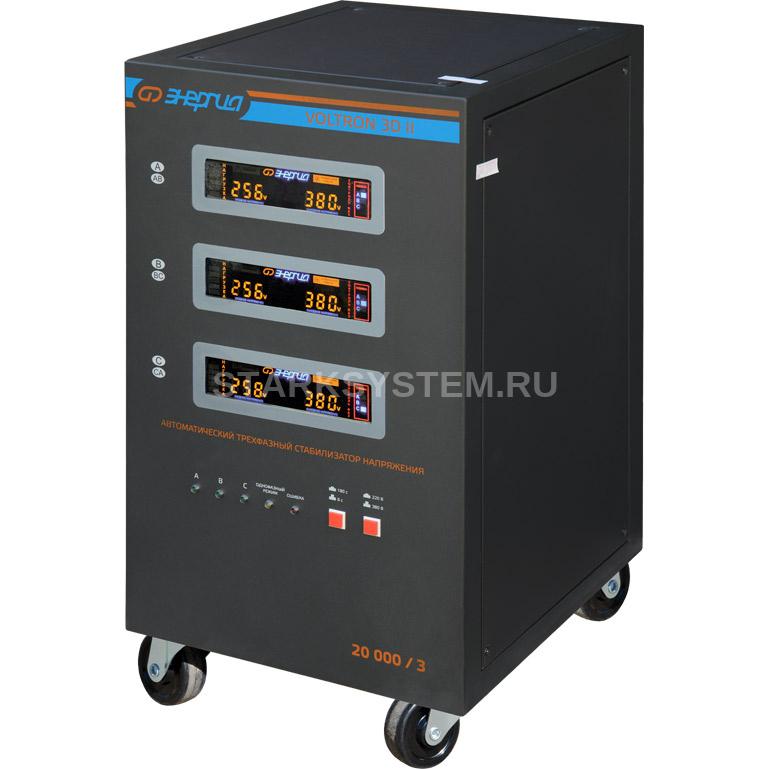

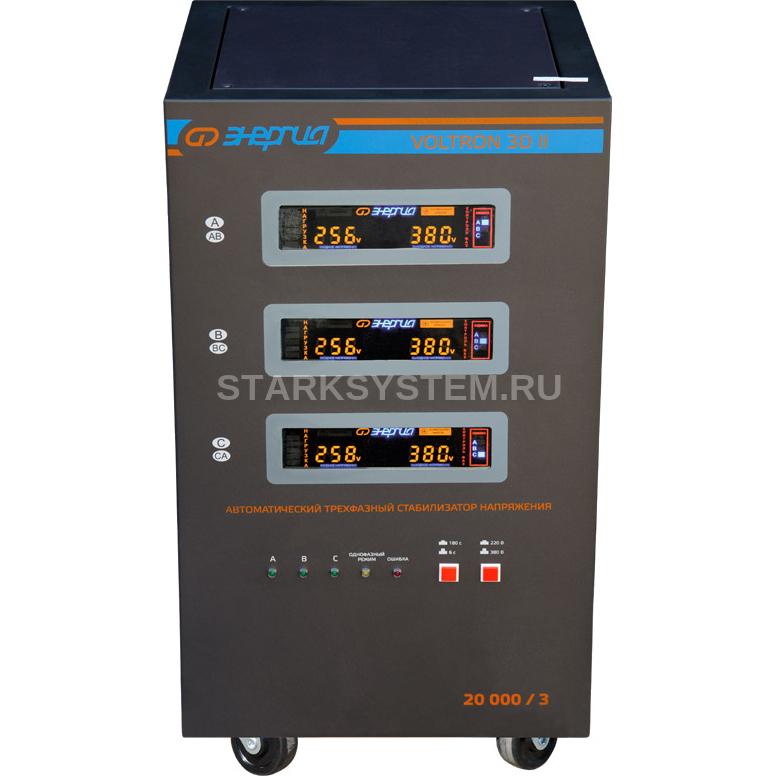

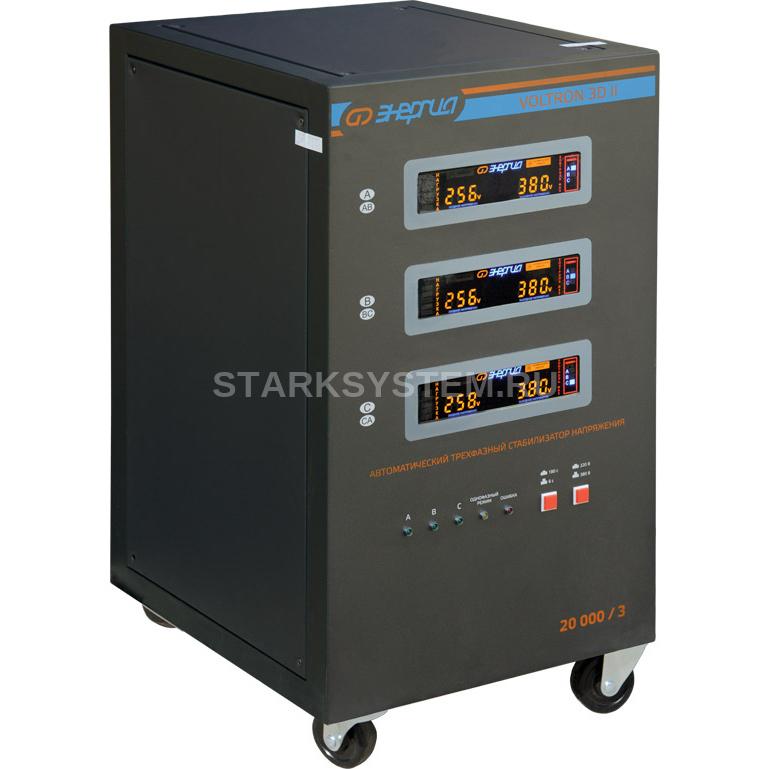

Энергия Voltron 3D II 20000/3 Е0101-0252

Описание Энергия Voltron 3D II 20000/3 Е0101-0252

Стабилизатор предназначен для поддержания величин фазных и линейных напряжений в трехфазной сети в пределах 3 % допуска в цепях электроснабжения потребителей промышленного и аналогичного назначения в сухих помещениях без источников пыли, химически активных веществ и взрывоопасных газов. Использование стабилизатора в средах с повышенной опасностью запрещено.

Стабилизатор относится к классу автотрансформаторных щёточных стабилизаторов со электромеханическим регулированием напряжения с помощью сервомотора и электронной системой управления. Выходное напряжение стабилизатора поддерживается в диапазоне 220 / 380 В ± 3 %, что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109–97 «Нормы качества электрической энергии в системах электроснабжения».

Продукция сертифицирована и соответствует требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Суммарная мощность подключаемых приборов (мощность нагрузки, измеренная в ВА) может быть равна номинальной мощности стабилизатора при напряжении в сети в диапазоне от 190 / 338 В до 255 / 433 В. Если напряжение в сети становится ниже 190 / 338 В или выше 255 / 433 В, максимально возможную мощность нагрузки можно определить по графику зависимости выходной мощности от входного напряжения в паспорте стабилизатора.

Особенности В обновлённой линейке трёхфазных стабилизаторов напряжения Энергия VOLTRON 3D II возможен выбор работы стабилизатора либо в трёхфазном режиме работы (для 3–фазных потребителей), либо в 1-фазном режиме работы.

В однофазном режиме работы при пропадании одной из фаз, остальные фазы не отключаются. Реализован режим «байпас». Режим «байпас» может быть включён при любой работе, одно- или трёхфазной.

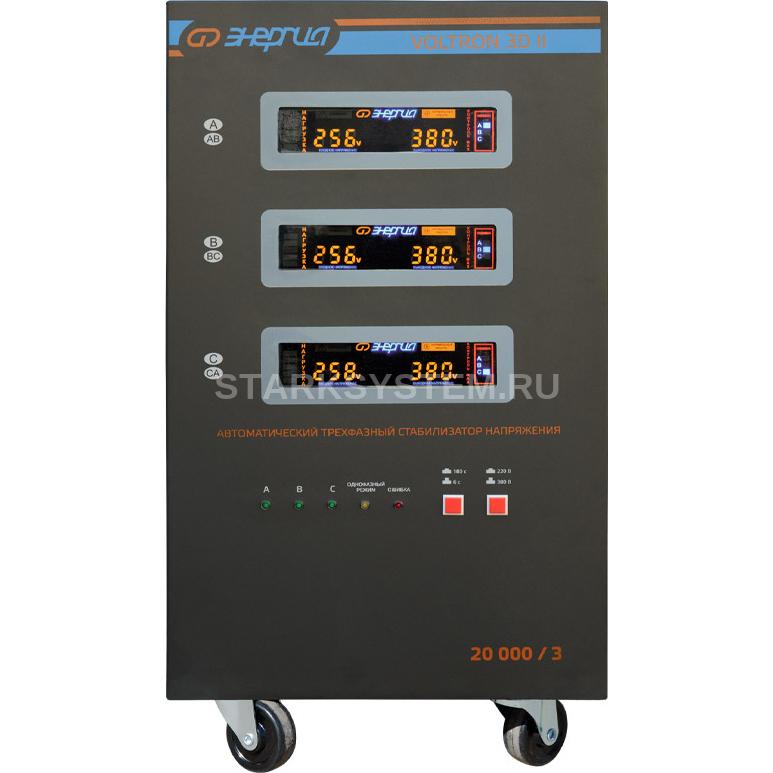

Добавлены информационные дисплеи для каждой из фаз. Благодаря этому показатели работы стабилизатора по каждой из фаз можно посмотреть без переключения дисплея.

Виды защиты от пониженного/повышенного напряжения; защита от перегрева трансформатора; защита от перегрузки по току; защита от перегрузки на пониженном напряжении; задержка включения нагрузки; защита от перекоса и пропадания фаз; защита от короткого замыкания.

Технические характеристики Энергия Voltron 3D II 20000/3 Е0101-0252

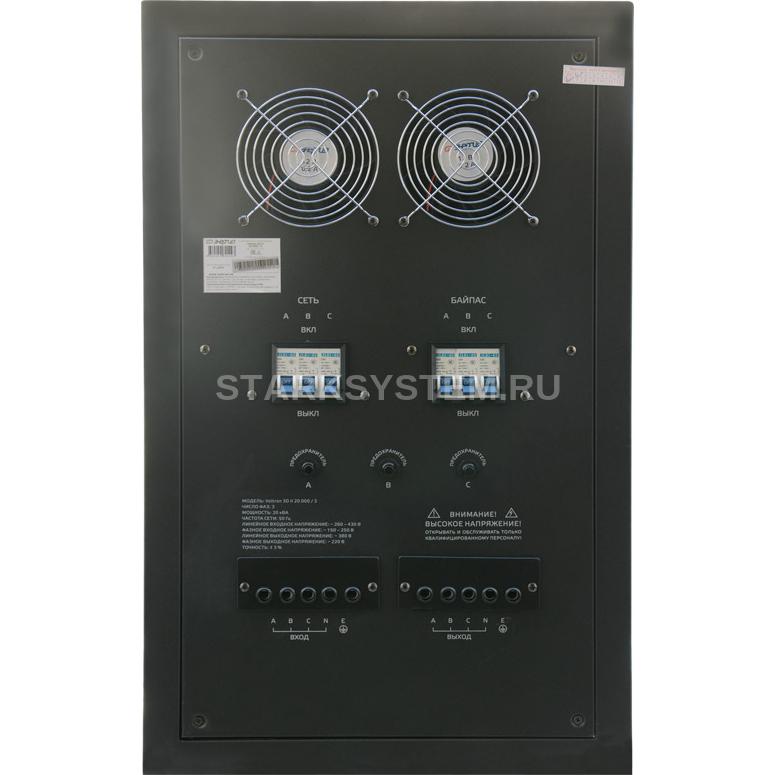

Название модели Стабилизатор напряжения Энергия Voltron 3D II 20000 Артикул Е0101-0252 Максимальная мощность, ВА 20 000 Максимальный входной ток, А 35,1 Диапазон входного фазного | линейного напряжения, В 150 – 250 | 260 – 430 Номинальное выходное фазное | линейное напряжение, В 220 | 380 Точность стабилизации ± 3 % Диапазон выходного фазного | линейного напряжения, В 213 – 227 | 368 – 391 Скорость регулирования, не менее, (В/с) 20 Напряжение отключения при повышении входного фазного | линейного напряжения, В 275 | 476 Напряжение отключения при понижении входного фазного | линейного напряжения, В 110 | 190 Температура отключения при перегреве трансформатора, °С. 120 Защита от перегрузки по току Автоматический выключатель Защита от перегрузки на пониженном напряжении Автоматический выключатель Защита от короткого замыкания Автоматический выключатель Защита от перекоса и пропадания фаз Реле контроля фаз Время задержки включения, с 6 или 180 Входная цепь Клеммная колодка Выходная цепь Клеммная колодка Автоматический выключатель БАЙПАС Включение и защита обходной цепи
