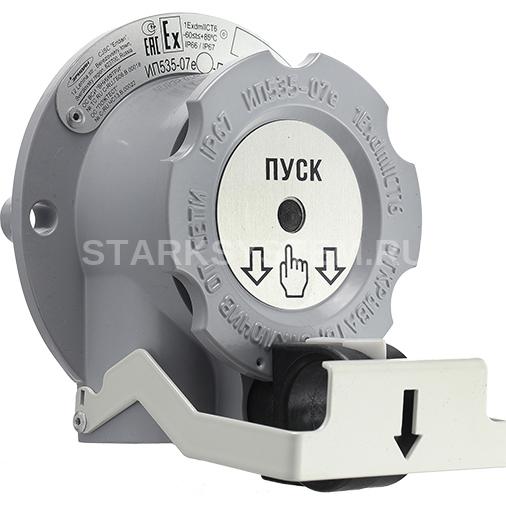

Эридан ИП535-07еа-RS "ПУСК"-О-Н

Описание Эридан ИП535-07еа-RS "ПУСК"-О-Н

Эридан ИП535-07еа-RS "ПУСК"-О-Н - Устройство дистанционного пуска общепромышленное адресное Modbus RTU.

Особенности модели:

• Материал корпуса: Нержавеющая сталь
• Надпись назначения УДП: ПУСК

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Устройство дистанционного пуска ИП535-07еa-RS-О выполнено в конструкции пожарного ручного извещателя класса В по ГОСТ Р 53325-2012 и предназначено для ручного запуска систем противо-пожарной защиты, исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Отличительные особенности УДП ИП535-07еа-RS-О:

• активация УДП производится двумя действиями
• «антивандальная» конструкция корпуса
• приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
• используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
• подключение в адресные системы пожарной сигнализации (протокол Modbus RTU)

Принципы работы

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).

Отличительные особенности УДП ИП535-07е "ПУСК":

• приводной элемент конструктивно отделен от корпуса
• неокисляющиеся пружинные клеммы WAGO
• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• опция - козырек (по заказу, в стандартный комплект не входит)
• цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый

Назначение УДП:

• ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать
• ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый)
• АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый)
• АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий)
• ПУСК - назначение УДП определяется пользователем (цвет серый)

Ключевые характеристики:

• высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
• активация извещателя без повреждения конструкции
• для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Технические характеристики Эридан ИП535-07еа-RS "ПУСК"-О-Н

• Пылевлагонепроницаемость: IP66 / IР67
• Напряжение питания, В: 8-28
• Максимальный потребляемый ток, мкА: 70
• Условия эксплуатации, °С: от -60 до +85
• Габаритные размеры изв ещателя (без установленных кабельных вводов) не более, мм: 120x135x110
• Масса (для алюминиевого корпуса) не более, кг : 1,0
• Масса (для корпуса из нержавеющей стали) не более, кг: 2,1
• Срок службы, не менее, лет: 10
• Гарантийный срок, лет: 5
