Эридан КВВ-Б17-Н

Описание Эридан КВВ-Б17-Н

Эридан КВВ-Б17-Н - Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции

Расшифровка названия:

• КВВ - Серия кабебельных вводов
• Б17 - для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции
• Н - Нержавеющая сталь;

КВВ-Б17-Н Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции кабеля из нержавеющей коррозионно-стойкой стали.

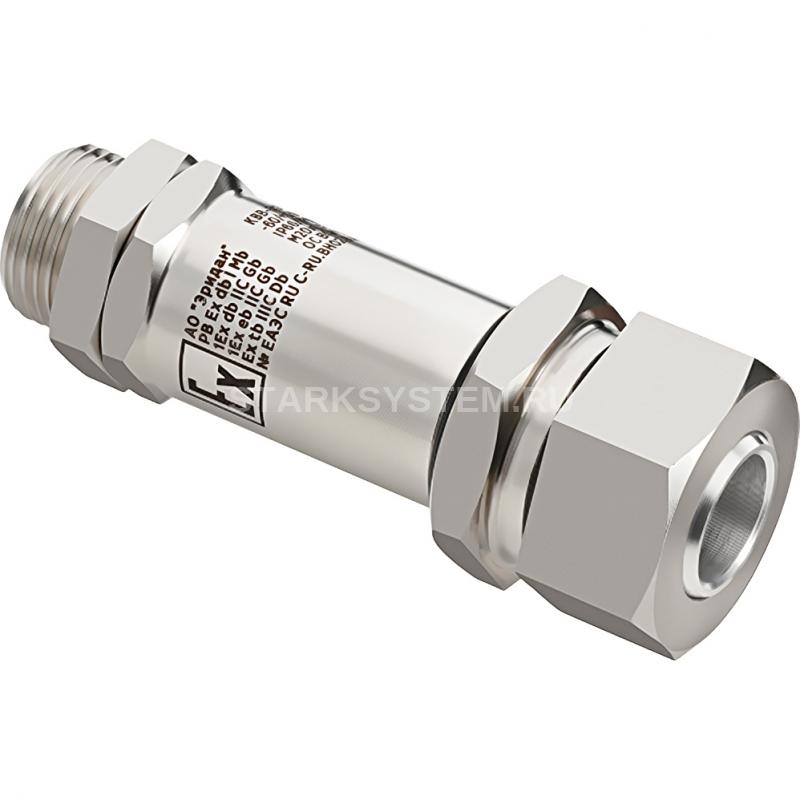

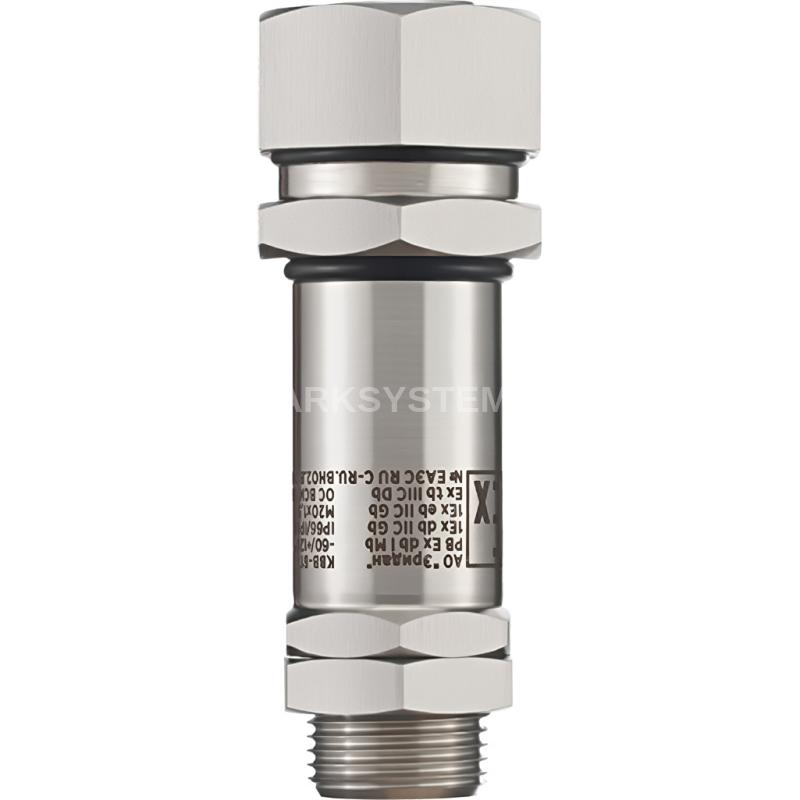

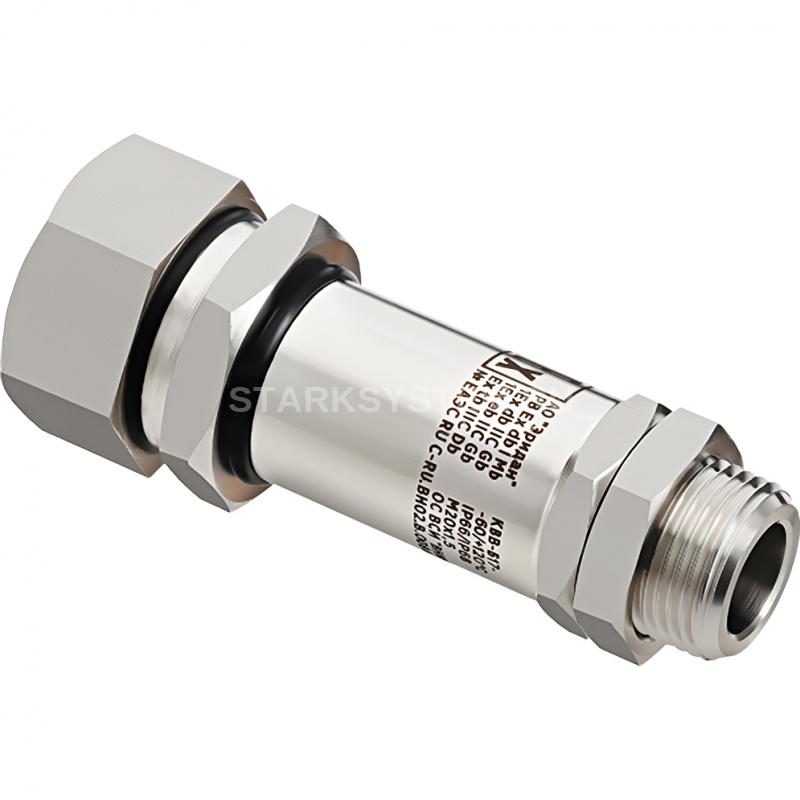

Кабельный ввод КВВ-Б17-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей. Уплотнение кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2). Механическая фиксация и электрический контакт броневой оболочки кабеля, обеспечивается втулкой (5) и гайкой (6). Размеры под ключ гайки (6) и штуцера (4) – 30 мм. Герметичность кабельного ввода КВВ-Б обеспечивается поджатием колец уплотнительных ввода (7) при сборке кабельного ввода.

Особенности конструкции и описание устройства

Стальные кабельные вводы с Ех маркировкой для бронированного кабеля — это решение, специально разработанное для обеспечения надежной защиты и безопасности в системах электропитания. Их конструкция основана на использовании прочных и долговечных материалов, которые обеспечивают высокую степень защиты от механических повреждений и внешних воздействий.

Устройство кабельных вводов включает в себя несколько ключевых элементов, таких как герметичные соединения, специальные зажимы и прокладочные уплотнители. Они обеспечивают надежную фиксацию и герметизацию бронированного кабеля, предотвращая проникновение влаги и пыли внутрь системы.

Функциональные способности

Стальные кабельные вводы с Ех маркировкой для бронированного кабеля обладают широким спектром функциональных возможностей, которые делают их незаменимым компонентом в системах электропитания опасных объектов. Они обеспечивают надежное соединение и защиту бронированного кабеля, а также предотвращают возникновение коротких замыканий и повреждений.

Устроства обладают высокой степенью стойкости к экстремальным температурам, вибрациям и ударным нагрузкам. Внешний корпус обладает высокой степенью стойкости к коррозии и агрессивным химическим веществам. Они способны работать в самых сложных условиях, обеспечивая надежную и безопасную работу системы.

Область применения

Данные вводы для бронированного кабеля нашли широкое применение в различных отраслях, где требуется высокая степень безопасности и защиты. Они используются в нефтегазовой промышленности, химической промышленности, энергетике, горнодобывающей промышленности и других сферах, где работа с электропитанием связана с опасностями.

Они обеспечивают надежное электропитание систем и оборудования, гарантируя бесперебойную работу производственных процессов. Также помогают снизить риск возникновения аварийных ситуаций и повреждения оборудования, что является особенно важным в условиях, где безопасность является приоритетом.

Технические характеристики Эридан КВВ-Б17-Н

• Модель: КВВ-Б17-Н
• Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции
• Материал корпуса: Нержавеющая сталь
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
