Эридан КВВ-Б17-С

Код товара: 1501727

Розн. цена: 1 735 руб

Ваша цена: 1 735 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

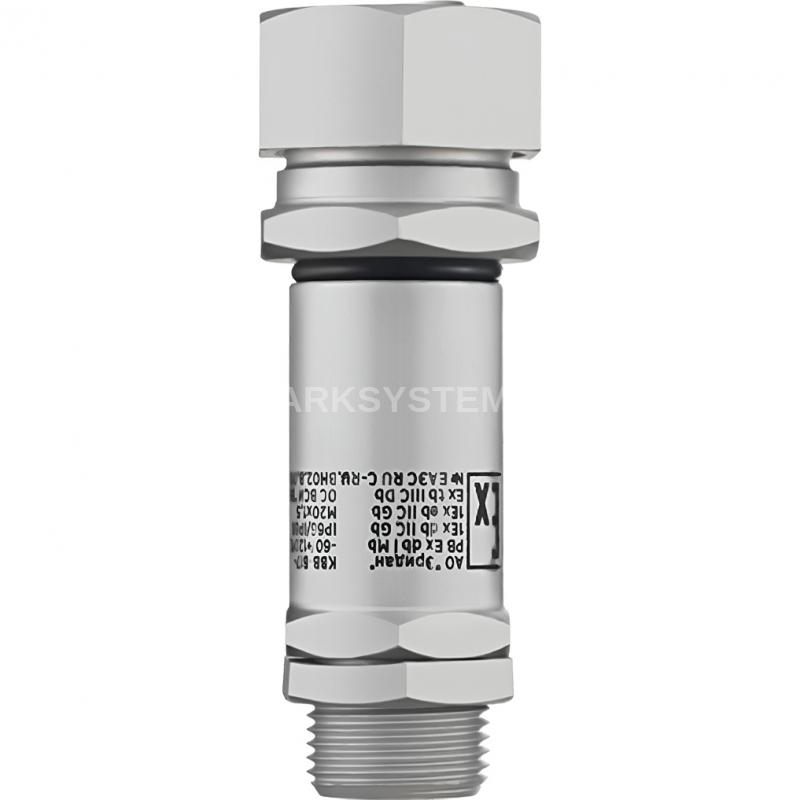

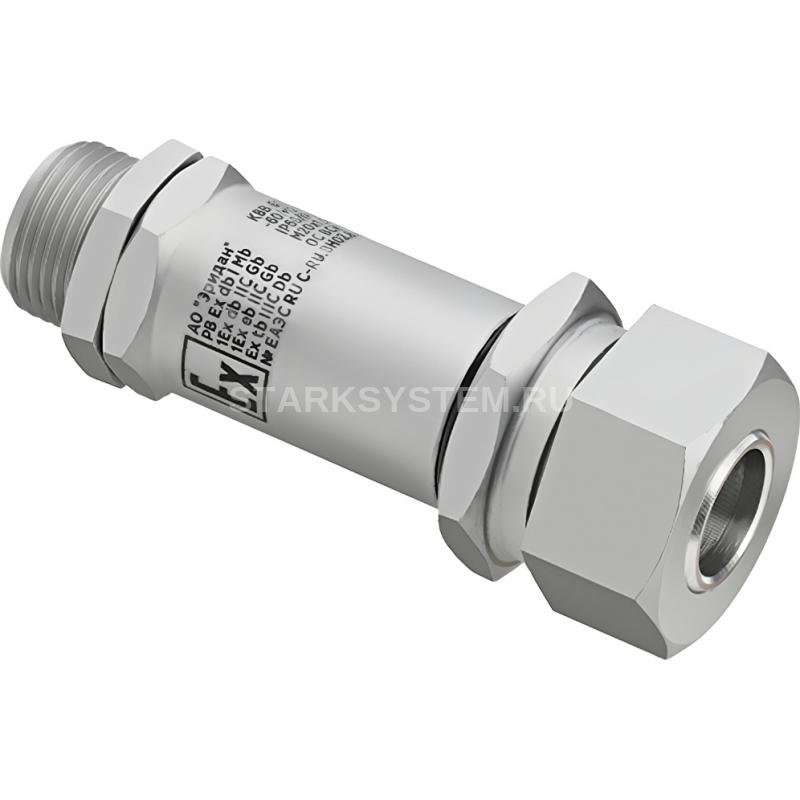

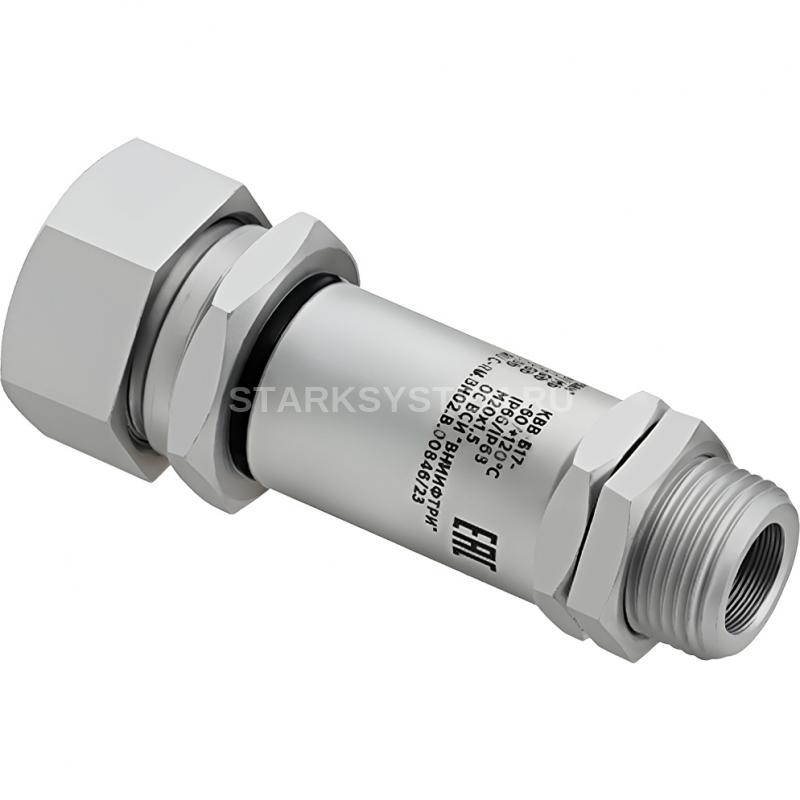

Описание Эридан КВВ-Б17-С

Эридан КВВ-Б17-С - Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции.

Расшифровка названия:

КВВ - серия кабебельных вводов
Б17 - для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции
С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции кабеля из конструкционной стали с гальваническим покрытием

Кабельный ввод КВВ-Б17-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей.

Уплотнение кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2).

Механическая фиксация и электрический контакт броневой оболочки кабеля, обеспечивается втулкой (5) и гайкой (6).

Размеры под ключ гайки (6) и штуцера (4) – 30 мм.

Герметичность кабельного ввода КВВ-Б обеспечивается поджатием колец уплотнительных ввода (7) при сборке кабельного ввода.

Технические характеристики Эридан КВВ-Б17-С

Модель: КВВ-Б17-С
Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции
Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
Атмосферное давление: от 84 до 106,7 кПа.
Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
