Эридан КВВ-БМ20-С

Описание Эридан КВВ-БМ20-С

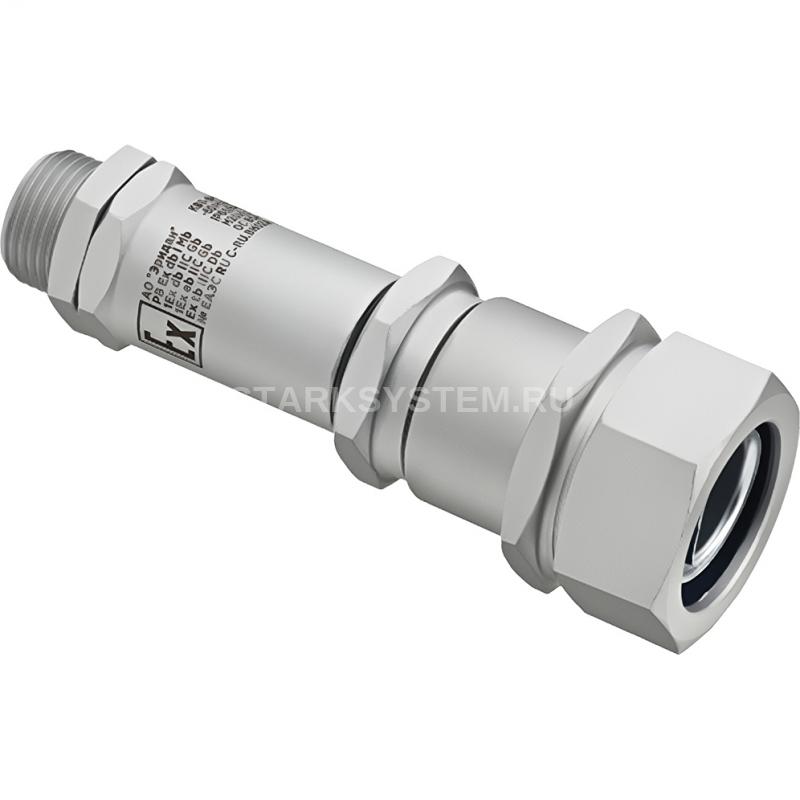

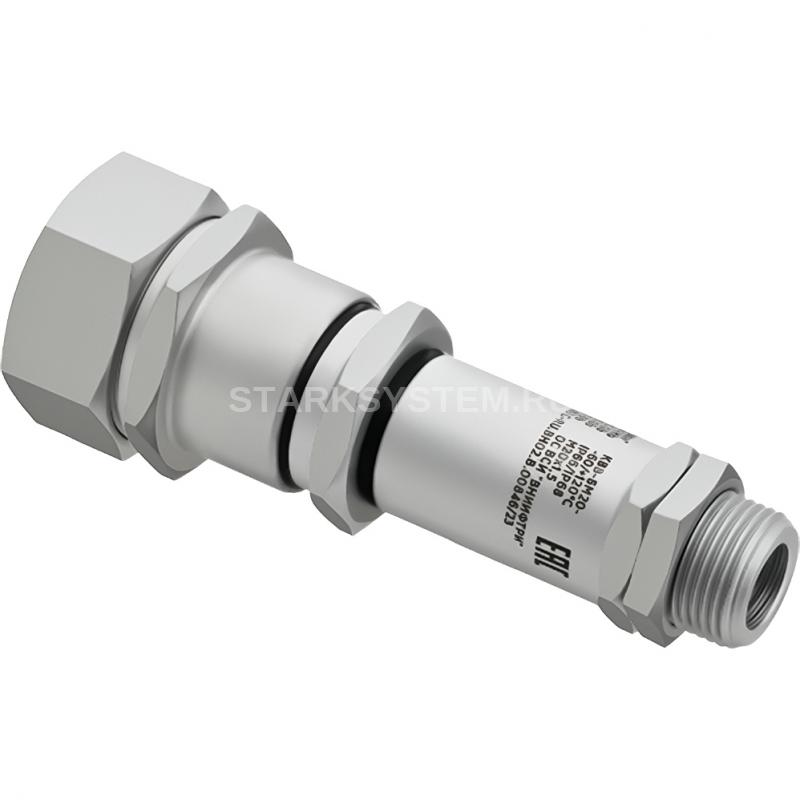

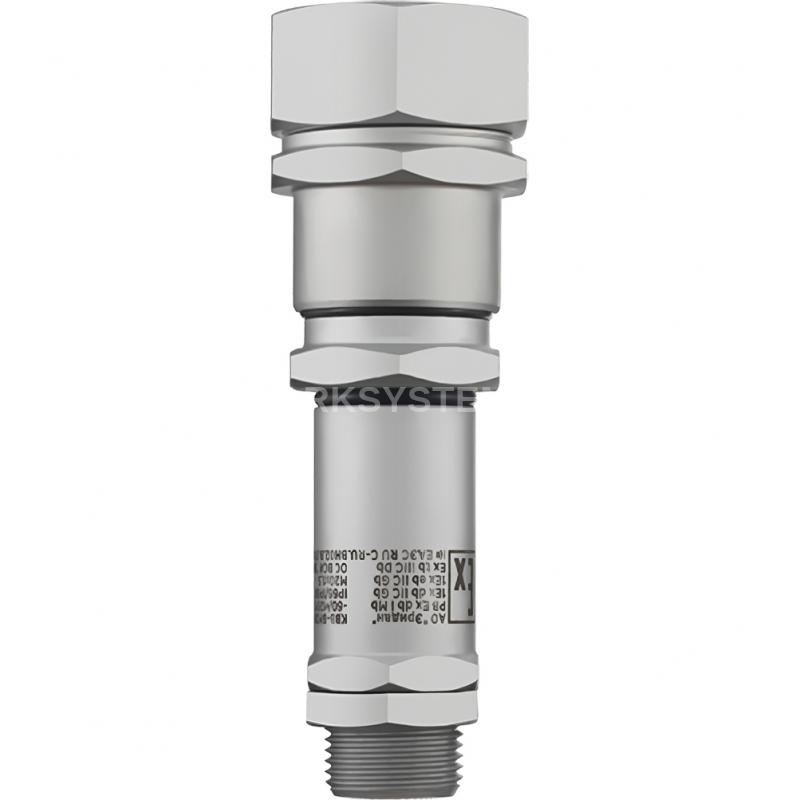

Эридан КВВ-БМ20-С - Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем в металлорукаве.

Расшифровка названия:

• КВВ - серия кабебельных вводов
• М20 - для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве с условным проходом D=20 мм
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

КВВ-БМ20-С Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10-14 мм в металлорукаве с условным проходом D=20 мм из конструкционной стали с гальваническим покрытием.

Кабельный ввод КВВ-БМ20-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей (6-8 мм, 8-10 мм, 10-12 мм, 12-14 мм). Уплотнение кабеля по поясной изоляции обеспечивается поджатием уплотнительного кольца (3) штуцером (5) через шайбу (2). Штуцер (6) предназначен для герметичного присоединения металлорукава путем стыковки со штуцером (5) с наружной резьбой. Штуцер (6) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования. Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (7) штуцером (6). Размер под ключ штуцера (5) 30 мм. Механическая фиксация металлорукава и защита кабеля от повреждения обеспечивается оконцевателем (10), уплотнением (11) и гайкой (4). Модификации оконцевателя (10), уплотнения (11), гайки (4) и штуцера (6) выбираются в соответствии с условным диаметром используемого металлорукава (Dу = 25 мм). Герметичность кабельного ввода КВВ-БМ обеспечивается поджатием уплотнений (8), (9) и (11) в проточках перехода (1) и штуцера (5) при сборке ввода.

Технические характеристики Эридан КВВ-БМ20-С

• Модель: КВВ-БМ20-С
• Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве с условным проходом D=20 мм
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
