Эридан КВВ-БМ25-Н

Описание Эридан КВВ-БМ25-Н

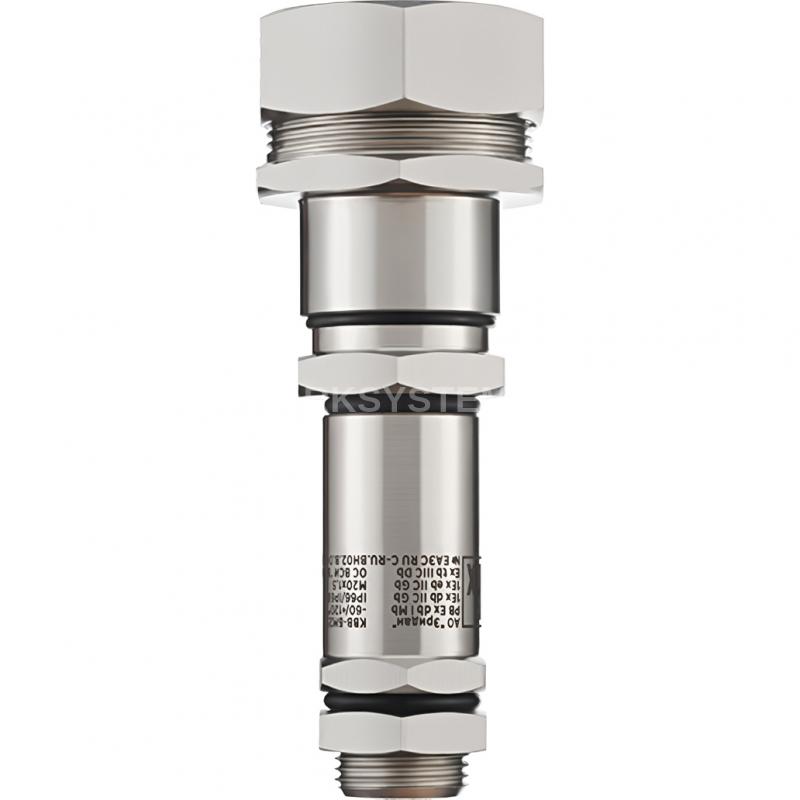

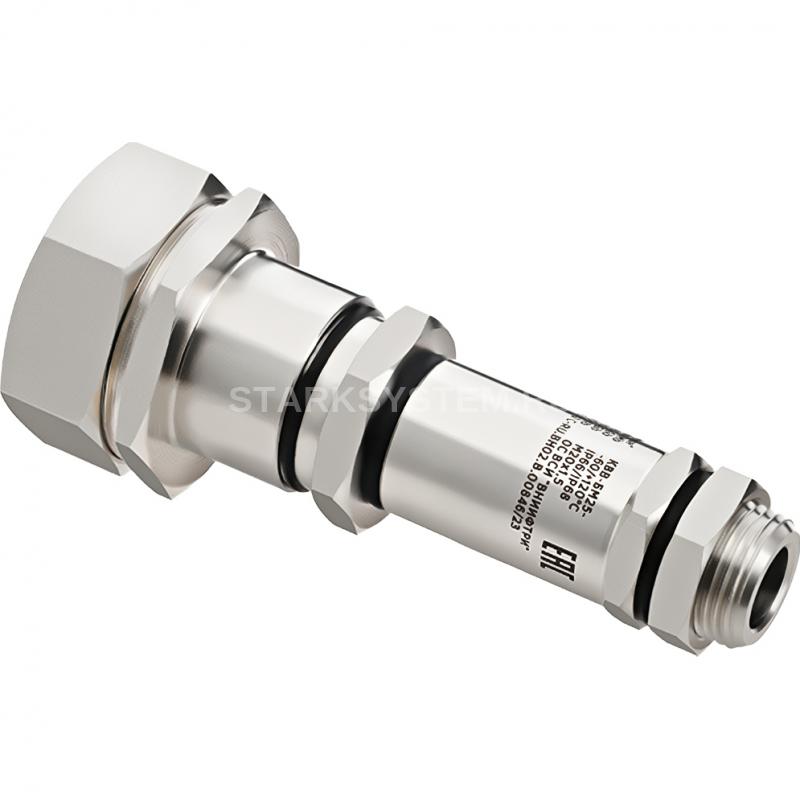

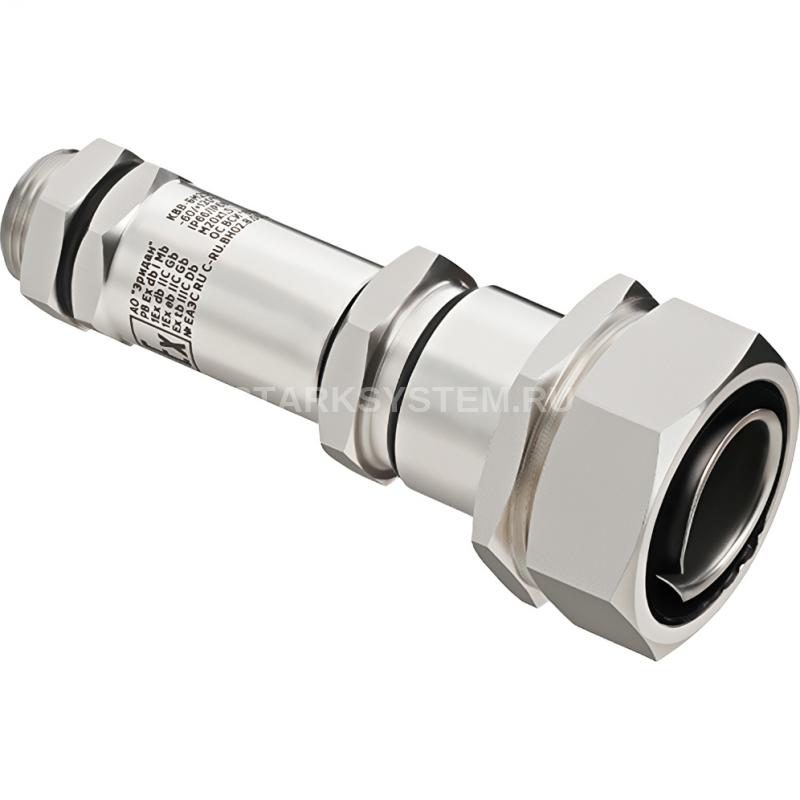

Эридан КВВ-БМ25-Н - Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем в металлорукаве.

Расшифровка названия:

• КВВ - Серия кабебельных вводов
• БМ25 - для монтажа кабелем в металлорукаве с наружным диаметром 10-18 мм в металлорукаве с условным проходом D=25 мм
• Н - Нержавеющая сталь;

Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10-14 мм в металлорукаве с условным проходом D=25 мм из нержавеющей коррозионно-стойкой стали.

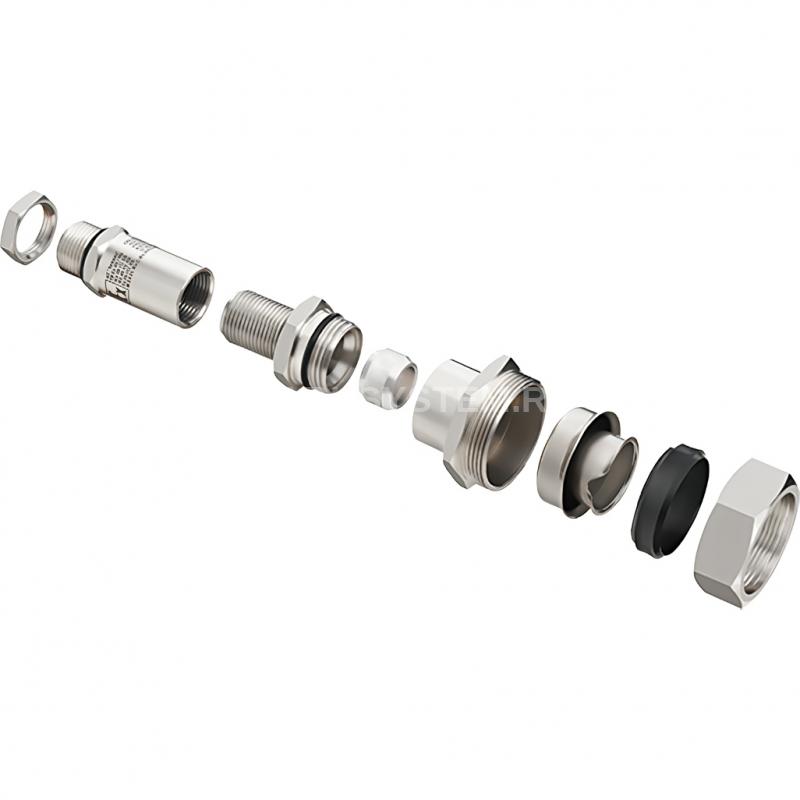

Кабельный ввод КВВ-БМ25-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей (6-8 мм, 8-10 мм, 10-12 мм, 12-14 мм). Уплотнение кабеля по поясной изоляции обеспечивается поджатием уплотнительного кольца (3) штуцером (5) через шайбу (2). Штуцер (6) предназначен для герметичного присоединения металлорукава путем стыковки со штуцером (5) с наружной резьбой. Штуцер (6) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования. Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (7) штуцером (6). Размер под ключ штуцера (5) 30 мм. Механическая фиксация металлорукава и защита кабеля от повреждения обеспечивается оконцевателем (10), уплотнением (11) и гайкой (4). Модификации оконцевателя (10), уплотнения (11), гайки (4) и штуцера (6) выбираются в соответствии с условным диаметром используемого металлорукава (Dу = 25 мм). Герметичность кабельного ввода КВВ-БМ обеспечивается поджатием уплотнений (8), (9) и (11) в проточках перехода (1) и штуцера (5) при сборке ввода.

Описание и особенности конструкции стальных кабельных вводов для металлорукова

Стальные кабельные вводы для металлорукава — это надежное решение для обеспечения безопасности и эффективной работы электрооборудования в условиях повышенной взрывоопасности. Они отличаются особым строением, обеспечивающим надежность и безопасность при использовании. Конструкция вводов состоит из стальных компонентов, которые обеспечивают долговечность и защиту от внешних воздействий.

Устройство стальных кабельных вводов включает в себя специальные элементы, которые гарантируют надежное соединение металлорукава с электрооборудованием. Вводы обладают хорошей герметичностью, что защищает кабель от попадания влаги и пыли.

Преимущества и функциональные возможности

Оборудование обладает широкими функциональными возможностями. Они способны выдерживать высокие нагрузки и обеспечивать эффективную передачу электроэнергии. Вводы обладают высокой степенью защиты, что делает их идеальным выбором для использования во взрывоопасных средах.

Кроме того, взрывозащищенные стальные кабельные вводы имеют хорошую устойчивость к коррозии и экстремальным температурам, что позволяет им работать в самых неблагоприятных условиях. Они также обладают удобной системой монтажа, что облегчает процесс установки.

Сферы применения

Стальные кабельные вводы для металлорукава широко используются в различных отраслях промышленности, где требуется надежная и безопасная передача электроэнергии. Они идеально подходят для использования на объектах с повышенной степенью взрывоопасности, таких как нефтегазовая, химическая и горнодобывающая промышленность.

Данные вводы также нашли свое применение в энергетических компаниях, на производственных предприятиях, а также во всех местах, где требуется герметизация и защита от внешних факторов.

Технические характеристики Эридан КВВ-БМ25-Н

• Модель: КВВ-БМ25-Н
• Тип: зрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве с условным проходом D=25 мм
• Материал корпуса: Нержавеющая сталь
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
