Эридан КВВ-БУ22-Н

Описание Эридан КВВ-БУ22-Н

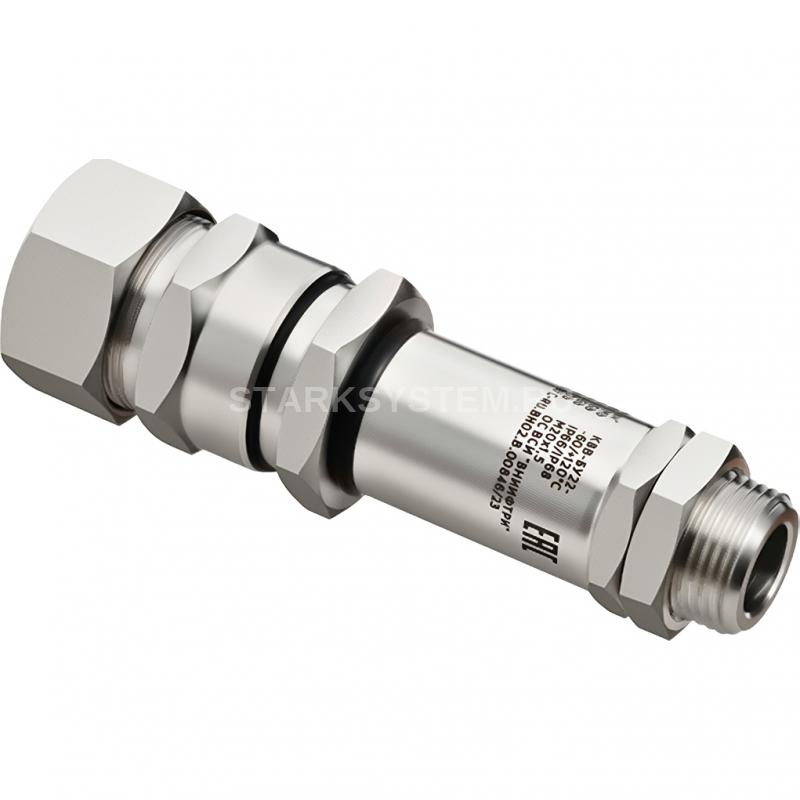

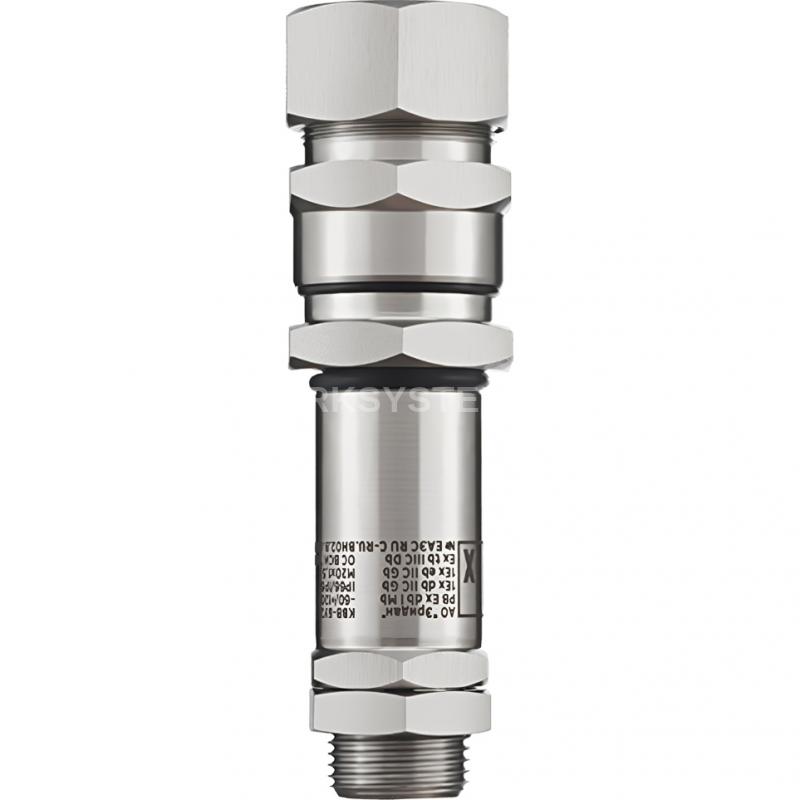

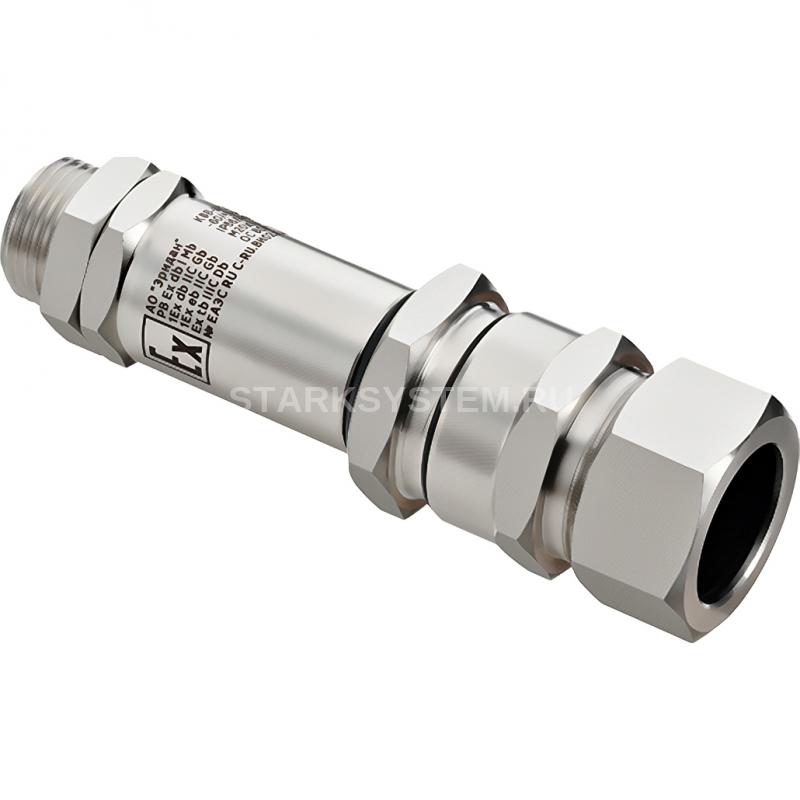

Эридан КВВ-БУ22-Н - Взрывозащищенный кабельный ввод с Ex маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм.

Расшифровка названия:

• КВВ - Серия кабебельных вводов
• БУ22 - с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм
• Н - Нержавеющая сталь;

Кабельный ввод КВВ-БУ22 для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм.

1 – переход; 2 – шайба (антифрикционная); 3 – кольцо уплотнительное поясной изоляции кабеля; 4 – штуцер; 5 – штуцер; 6 – втулка; 7 – гайка; 8 – уплотнение; 9 – кольцо уплотни- тельное ввода; 10 – сальник. Кабельный ввод КВВ-БУ22-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля по поясной изоляции в заданном диапазоне диаметров применяемых кабелей. Уплотнения кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2). Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (6) штуцером (5). Уплотнение бронированного кабеля по наружной изоляции обеспечивается поджатием уплотнения (8) гайкой (7).

Особенности конструкции и описание устройства

Стальные кабельные вводы с Ех маркировкой для бронированного кабеля — это решение, специально разработанное для обеспечения надежной защиты и безопасности в системах электропитания. Их конструкция основана на использовании прочных и долговечных материалов, которые обеспечивают высокую степень защиты от механических повреждений и внешних воздействий.

Устройство кабельных вводов включает в себя несколько ключевых элементов, таких как герметичные соединения, специальные зажимы и прокладочные уплотнители. Они обеспечивают надежную фиксацию и герметизацию бронированного кабеля, предотвращая проникновение влаги и пыли внутрь системы.

Функциональные способности

Стальные кабельные вводы с Ех маркировкой для бронированного кабеля обладают широким спектром функциональных возможностей, которые делают их незаменимым компонентом в системах электропитания опасных объектов. Они обеспечивают надежное соединение и защиту бронированного кабеля, а также предотвращают возникновение коротких замыканий и повреждений.

Устроства обладают высокой степенью стойкости к экстремальным температурам, вибрациям и ударным нагрузкам. Внешний корпус обладает высокой степенью стойкости к коррозии и агрессивным химическим веществам. Они способны работать в самых сложных условиях, обеспечивая надежную и безопасную работу системы.

Область применения

Данные вводы для бронированного кабеля нашли широкое применение в различных отраслях, где требуется высокая степень безопасности и защиты. Они используются в нефтегазовой промышленности, химической промышленности, энергетике, горнодобывающей промышленности и других сферах, где работа с электропитанием связана с опасностями.

Они обеспечивают надежное электропитание систем и оборудования, гарантируя бесперебойную работу производственных процессов. Также помогают снизить риск возникновения аварийных ситуаций и повреждения оборудования, что является особенно важным в условиях, где безопасность является приоритетом.

Технические характеристики Эридан КВВ-БУ22-Н

• Модель: КВВ-БУ22-Н
• Тип: Взрывозащищенный кабельный ввод с Ex маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм
• Материал корпуса: Нержавеющая сталь
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
