Эридан КВВ-БУ22-С

Описание Эридан КВВ-БУ22-С

Эридан КВВ-БУ22-С - Взрывозащищенный кабельный ввод с Ex маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм

Расшифровка названия:

• КВВ - серия кабебельных вводов
• БУ22 - для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

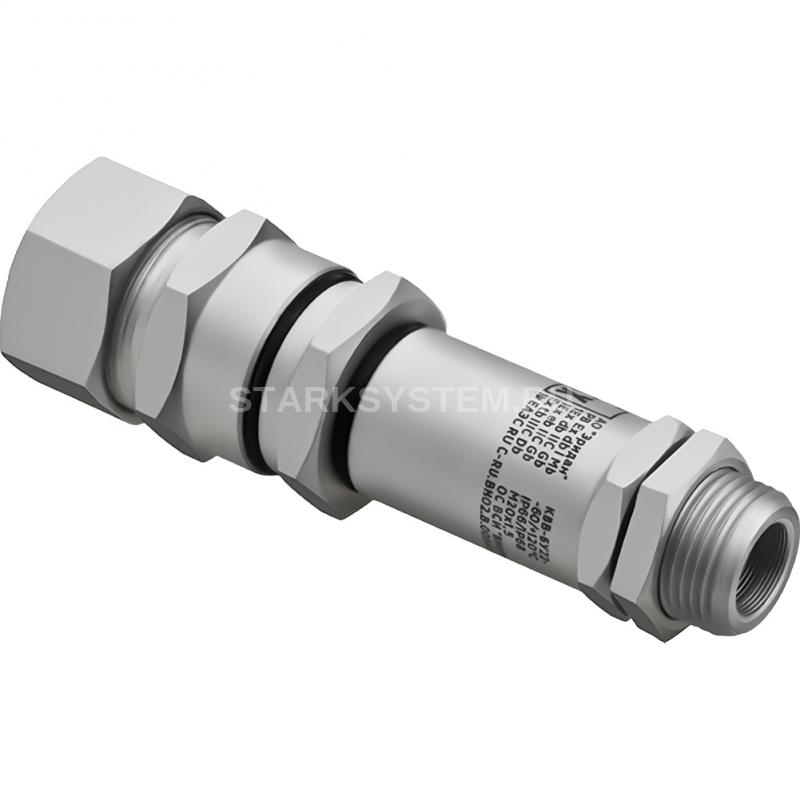

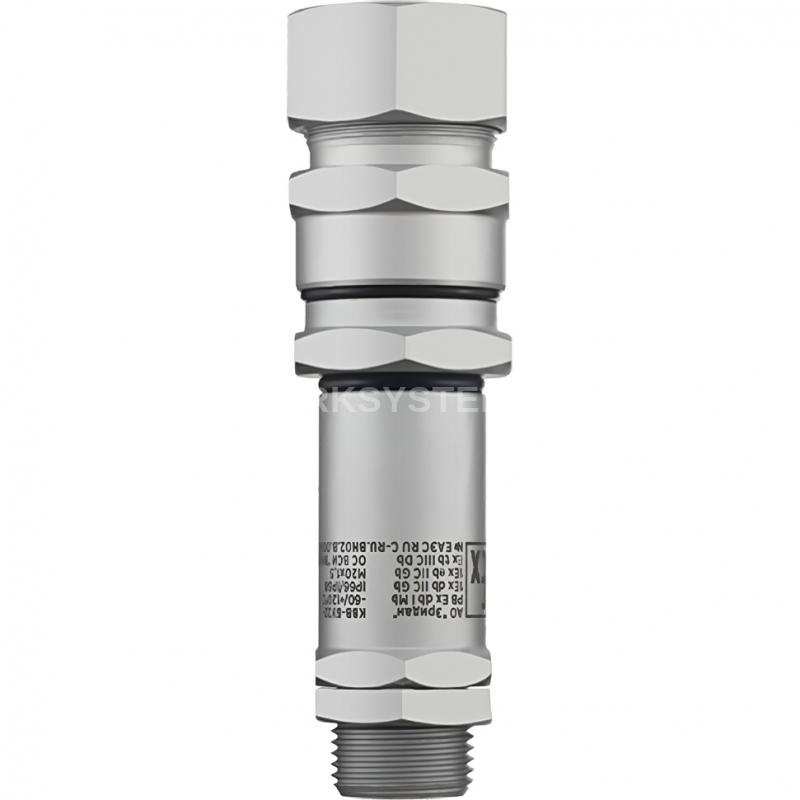

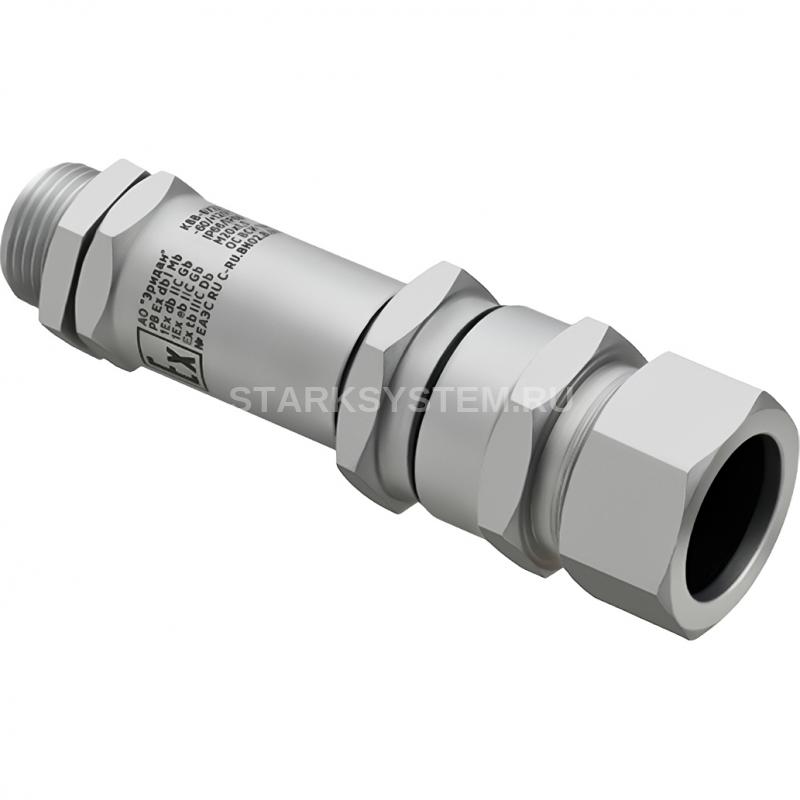

Кабельный ввод КВВ-БУ22-С для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм

P1 – переход; 2 – шайба (антифрикционная); 3 – кольцо уплотнительное поясной изоляции кабеля; 4 – штуцер; 5 – штуцер; 6 – втулка; 7 – гайка; 8 – уплотнение; 9 – кольцо уплотни- тельное ввода; 10 – сальник. Кабельный ввод КВВ-БУ22-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля по поясной изоляции в заданном диапазоне диаметров применяемых кабелей.

Уплотнения кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2).

Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (6) штуцером (5). Уплотнение бронированного кабеля по наружной изоляции обеспечивается поджатием уплотнения (8) гайкой (7).

Технические характеристики Эридан КВВ-БУ22-С

• Модель: КВВ-БУ22-С
• Тип: Взрывозащищенный кабельный ввод с Ex маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
