Эридан КВВ-М20-Н

Описание Эридан КВВ-М20-Н

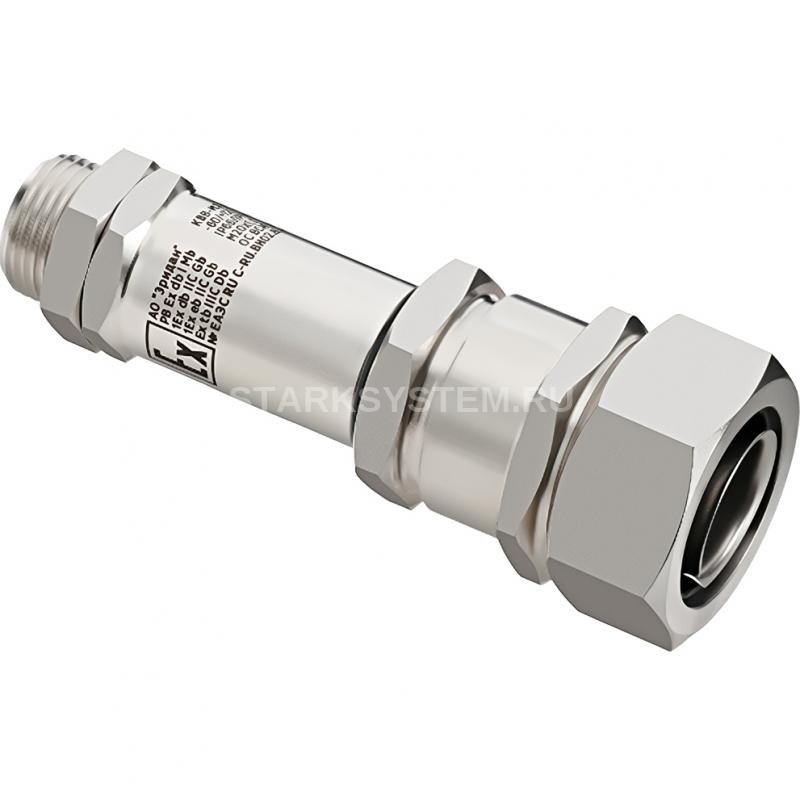

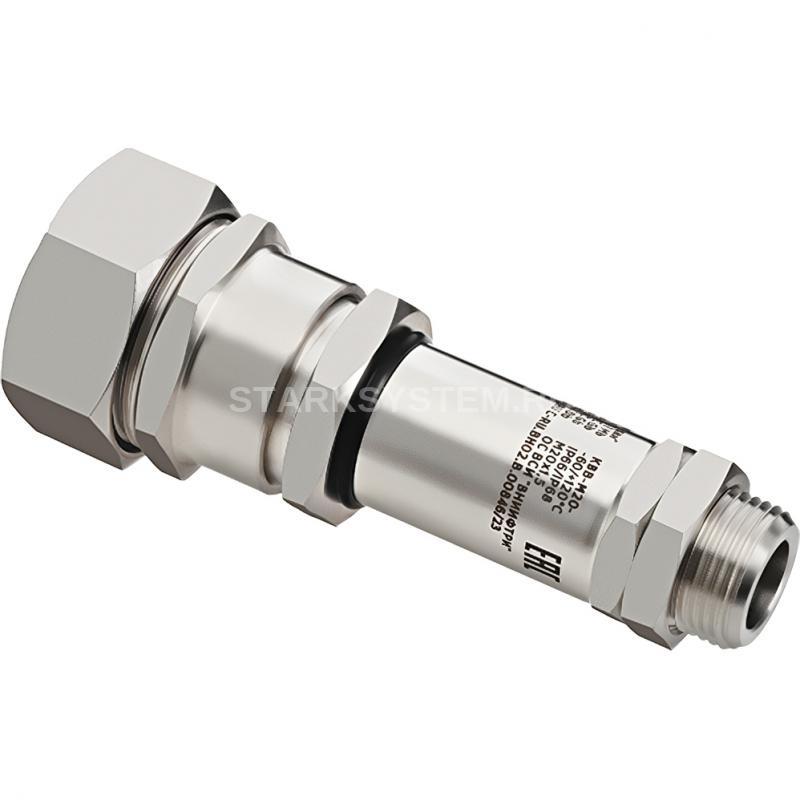

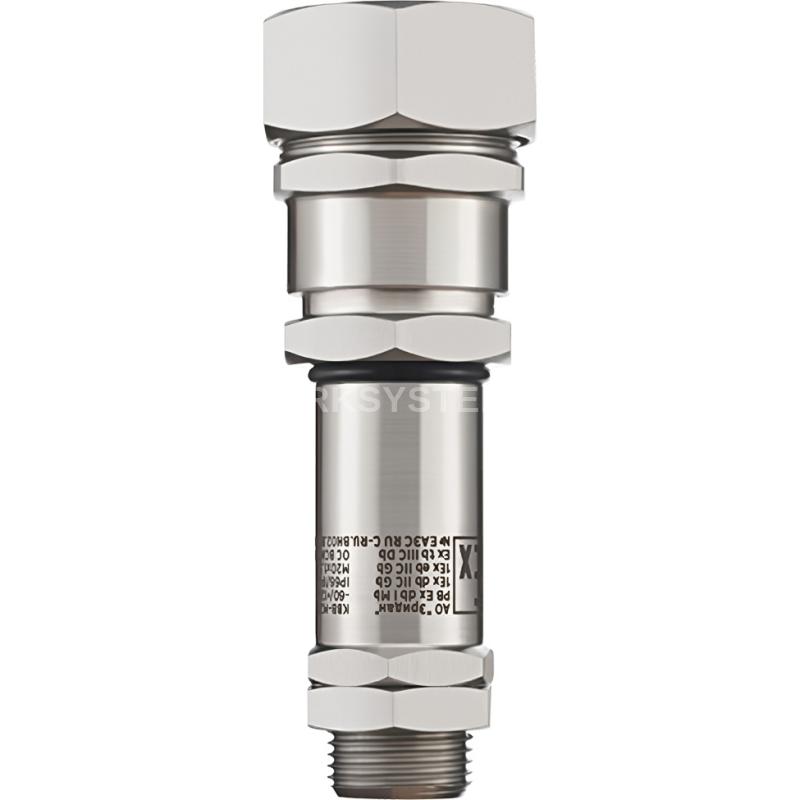

Эридан КВВ-М20-Н - Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве.

Расшифровка названия:

• КВВ - Серия кабебельных вводов
• М20 - для монтажа кабелем в металлорукаве с условным проходом D=20 мм
• Н - Нержавеющая сталь;

Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом 25 мм.

Кабельный ввод КВВ-М20-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей 12-14 мм. Штуцер (5) предназначен для герметичного присоединения металлорукава путем стыковки с переходом (1) с внутренней резьбой. Штуцер (5) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования. Уплотнение кабеля обеспечивается поджатием кольца (3) штуцером (5) через шайбу (2). Механическая фиксация металлорукава и защита кабеля от повреждения обеспечивается оконцевателем (7), уплотнением (8) и гайкой (4). Герметичность кабельного ввода КВВ-М обеспечивается поджатием уплотнений (6), (8) при сборке ввода.

Описание и особенности конструкции стальных кабельных вводов для металлорукова

Стальные кабельные вводы для металлорукава — это надежное решение для обеспечения безопасности и эффективной работы электрооборудования в условиях повышенной взрывоопасности. Они отличаются особым строением, обеспечивающим надежность и безопасность при использовании. Конструкция вводов состоит из стальных компонентов, которые обеспечивают долговечность и защиту от внешних воздействий.

Устройство стальных кабельных вводов включает в себя специальные элементы, которые гарантируют надежное соединение металлорукава с электрооборудованием. Вводы обладают хорошей герметичностью, что защищает кабель от попадания влаги и пыли.

Преимущества и функциональные возможности

Оборудование обладает широкими функциональными возможностями. Они способны выдерживать высокие нагрузки и обеспечивать эффективную передачу электроэнергии. Вводы обладают высокой степенью защиты, что делает их идеальным выбором для использования во взрывоопасных средах.

Кроме того, взрывозащищенные стальные кабельные вводы имеют хорошую устойчивость к коррозии и экстремальным температурам, что позволяет им работать в самых неблагоприятных условиях. Они также обладают удобной системой монтажа, что облегчает процесс установки.

Сферы применения

Стальные кабельные вводы для металлорукава широко используются в различных отраслях промышленности, где требуется надежная и безопасная передача электроэнергии. Они идеально подходят для использования на объектах с повышенной степенью взрывоопасности, таких как нефтегазовая, химическая и горнодобывающая промышленность.

Данные вводы также нашли свое применение в энергетических компаниях, на производственных предприятиях, а также во всех местах, где требуется герметизация и защита от внешних факторов.

Технические характеристики Эридан КВВ-М20-Н

• Модель: КВВ-М20-Н
• Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом D=20 мм
• Материал корпуса: Нержавеющая сталь
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
