Эридан КВВ-М20-С

Описание Эридан КВВ-М20-С

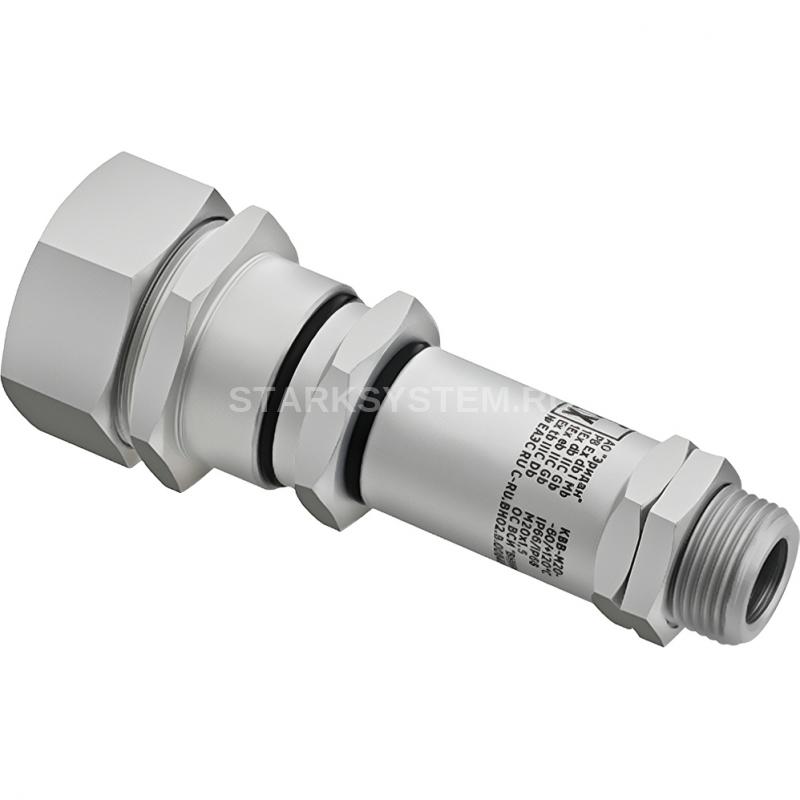

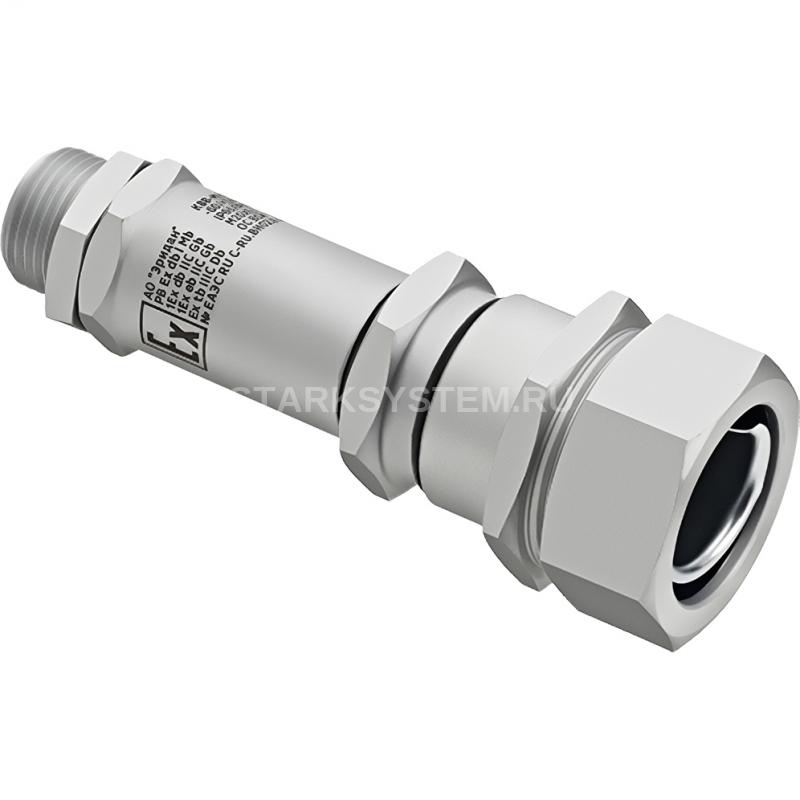

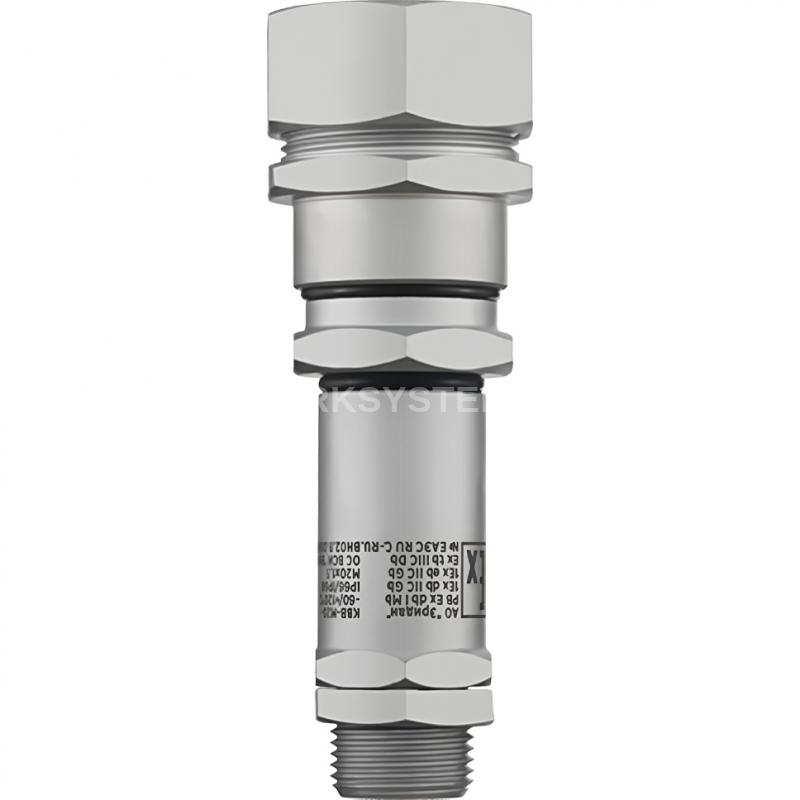

Эридан КВВ-М20-С - Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве.

Расшифровка названия:

• КВВ - серия кабебельных вводов
• М20 - для монтажа кабелем в металлорукаве с условным проходом D=20 мм
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

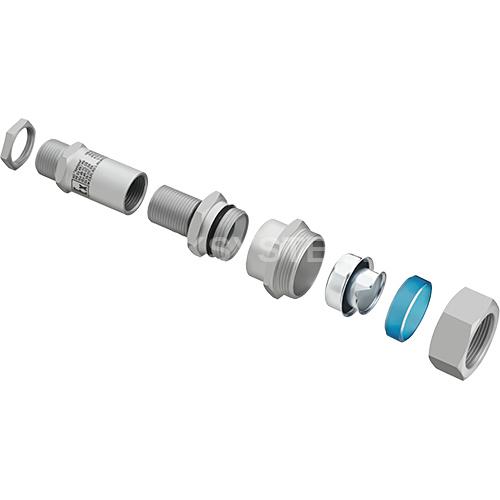

Кабельный ввод КВВ-М состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей (6-8 мм, 8-10 мм, 10-12 мм, 12-14 мм). Штуцер (5) предназначен для герметичного присоединения металлорукава путем стыковки с переходом (1) с внутренней резьбой. Штуцер (5) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования. Уплотнение кабеля обеспечивается поджатием кольца (3) штуцером (5) через шайбу (2).

Технические характеристики Эридан КВВ-М20-С

• Модель: КВВ-М20-С
• Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом D=20 мм
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
