Эридан КВВ-О10-С

Код товара: 1501734
Розн. цена: 994 руб
Ваша цена: 994 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Эридан КВВ-О10-С

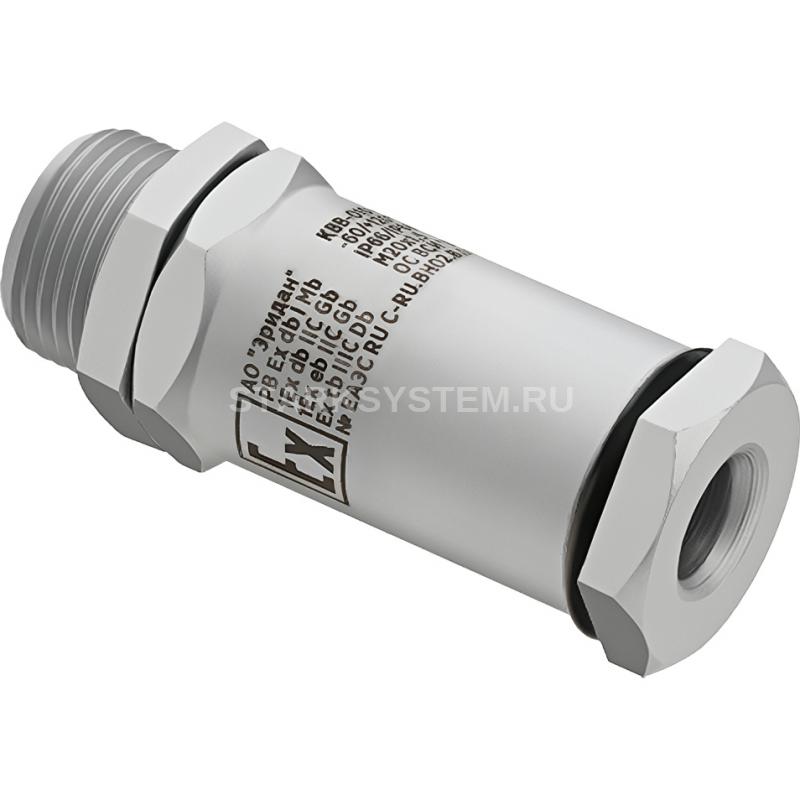

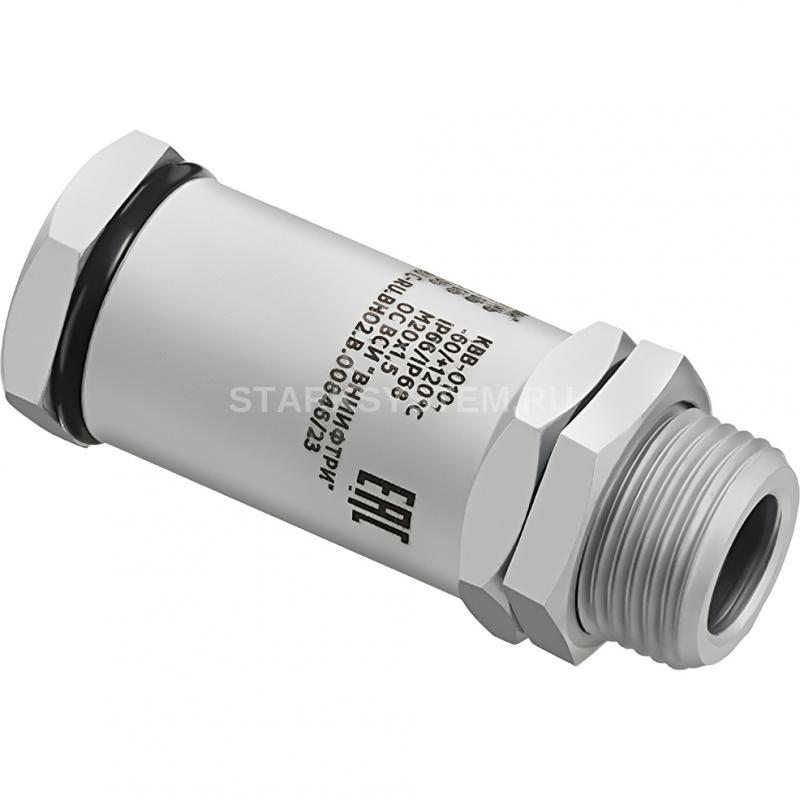

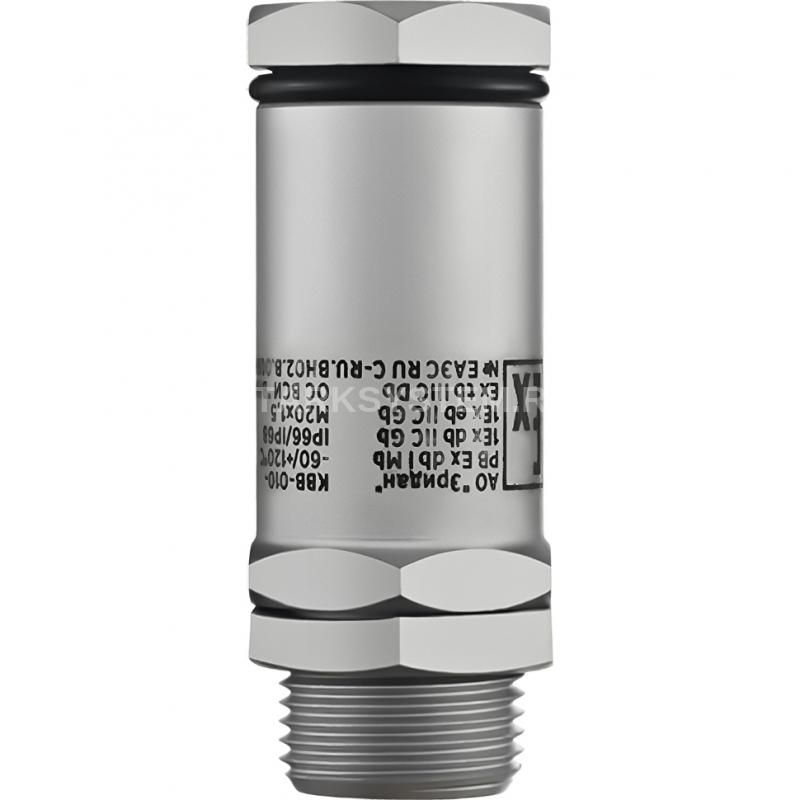

Эридан КВВ-О10-С - Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 10 мм.

Расшифровка названия:

  • КВВ - серия кабебельных вводов
  • О10 - кабельный ввод взрывозащищенный для открытой прокладки кабеля с внешним диаметром до 10 мм
  • С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию);

КВВ-О6-С Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 6 мм из конструкционной стали с гальваническим покрытием.

Кабельный ввод КВВ-О10-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей 6-10 мм. Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания. Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-О10-С обеспечивается поджатием уплотнительных колец (5).



Технические характеристики Эридан КВВ-О10-С

  • Модель: КВВ-О10-С
  • Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 10 мм
  • Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
  • Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
  • Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:

Эридан КВВ-О10-С
