Описание Эридан КВВ-О14-С

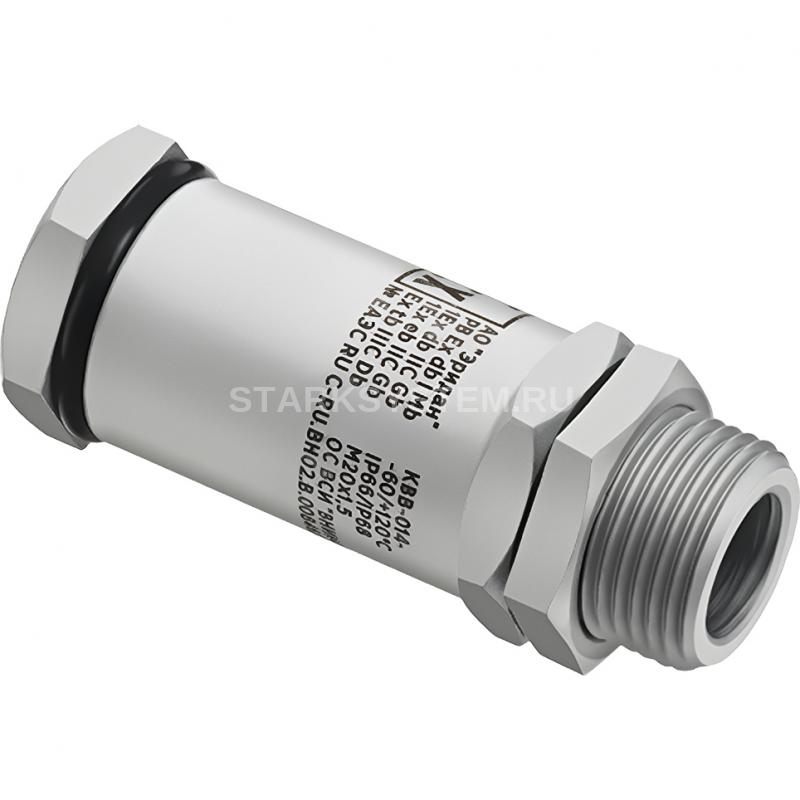

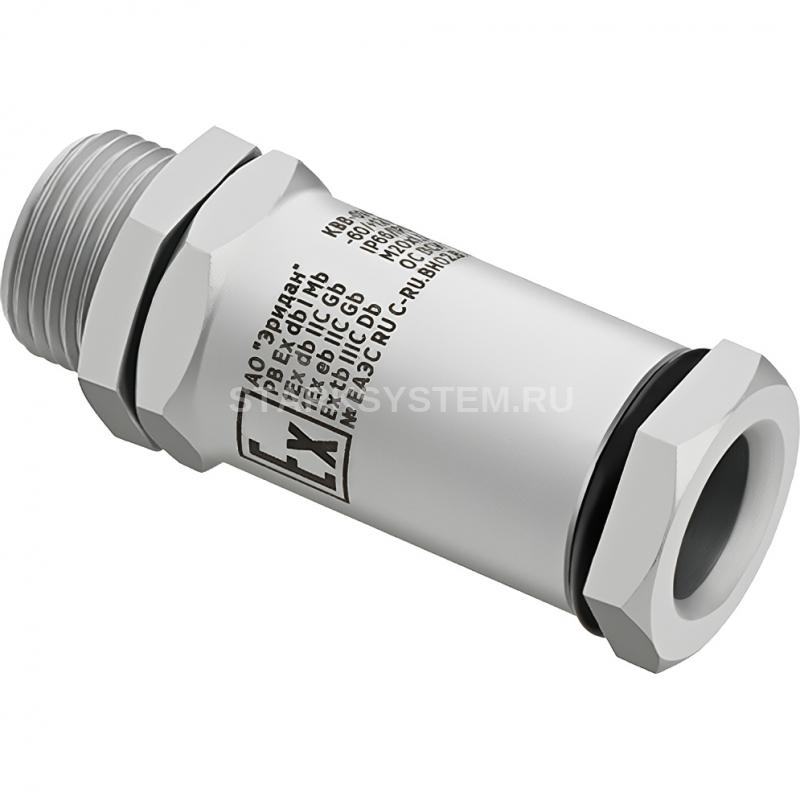

Эридан КВВ-О14-С - Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 14 мм.
Расшифровка названия:
- КВВ - серия кабебельных вводов
- О14 - кабельный ввод взрывозащищенный для открытой прокладки кабеля с внешним диаметром до 14 мм
- С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию);
КВВ-О14-С Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием.
Кабельный ввод КВВ-О14-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей (12-14 мм). Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания. Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-О14-С обеспечивается поджатием уплотнительных колец (5).
Технические характеристики Эридан КВВ-О14-С
- Модель: КВВ-О14-С
- Тип: Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 14 мм
- Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
- Атмосферное давление: от 84 до 106,7 кПа.
- Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
- Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
- Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
