Описание Эридан КВВ-П20-Н
Эридан КВВ-П20-В-Н - Взрывозащищенный переход с Ex маркировкой с наружной резьбы М20х1,5 на внутреннюю резьбу М20х1,5
Расшифровка названия:
- КВВ - серия кабебельных вводов
- П20-В - переход с Ex маркировкой с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5
- Н - Нержавеющая сталь

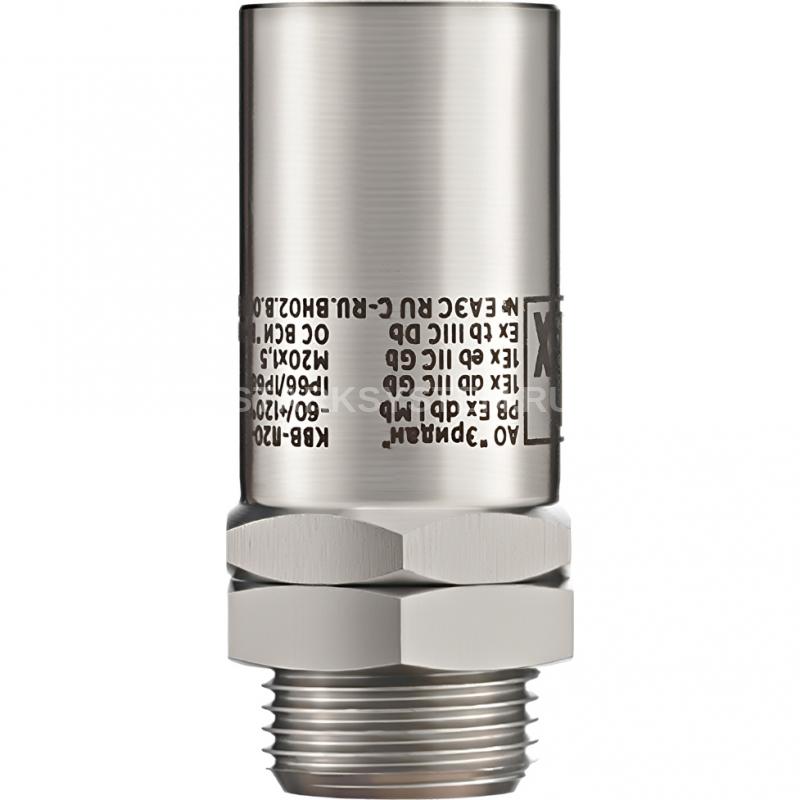

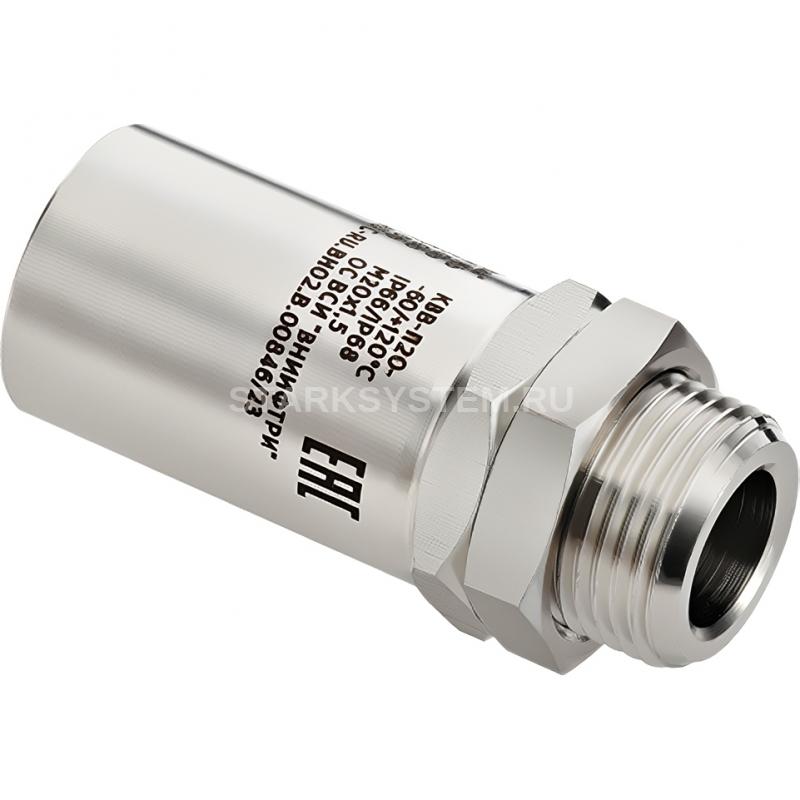

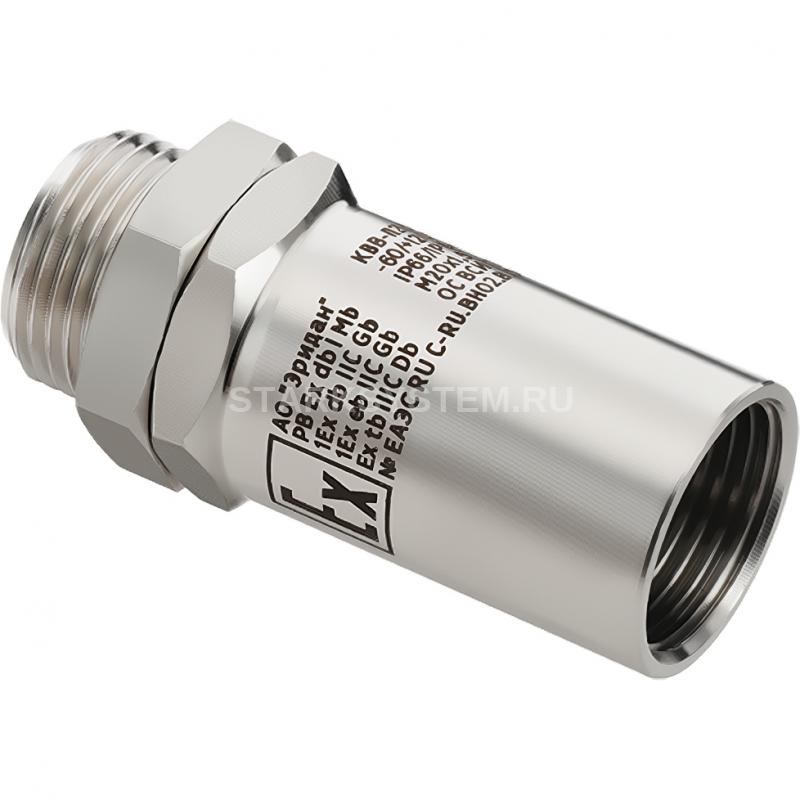

Конструкция перехода КВВ-П20-В-Н из нержавеющей коррозионно-стойкой стали, предназначенного для перехода с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5, представлена на рисунке.
1 – переход КВВ-П; 2 – кольцо уплотнительное ввода.
Маркировка взрывозащиты РВ Ex db I Mb / 1Еx db IIC Gb / 1Еx eb IIC Gb / Ex tb IIIС Db Плоское уплотнительное кольцо РТ20 d 20 мм и контргайка КГ20 М20х1,5 поставляются для Ехе кабельных вводов по заказу.
Особенности конструкции и описание устройства
Стальные переходники взрывозащищенные – надежное решение для безопасного подключения и защиты кабельных систем. Эти переходники обладают рядом уникальных особенностей, которые гарантируют высокий уровень безопасности и надежности в эксплуатации.
Они изготавливаются из прочного и долговечного материала, выдерживающего высокие нагрузки и устойчивого к различным климатическим условиям. Кроме того, взрывозащищенные стальные кабельные переходники обладают конструкцией, позволяющей подключать кабели с различными диаметрами и обеспечивающей универсальность и простоту установки.
Функционал и возможности взрывозащищенных стальных кабельных переходников
Данные устройства обладают широким спектром функциональных возможностей, которые делают их идеальным решением для использования в различных условиях. Они могут использоваться во взрывоопасных зонах и обеспечивают надежную защиту от взрывов. Кроме того, стальные кабельные переходники обладают высокой степенью защиты от влаги, пыли и других внешних воздействий, что увеличивает их надежность и срок службы.
Область применения
Оборудование широко применяется в различных отраслях промышленности, где требуется безопасное и надежное подключение кабельных систем. Оно часто используется в нефтегазовой промышленности, химической промышленности, горнодобывающей промышленности и других отраслях, где важно обеспечить безопасность персонала и предотвратить возможные аварии.
Технические характеристики Эридан КВВ-П20-Н
- Модель: КВВ-П20-Н
- Тип: Взрывозащищенный переход с Ex маркировкой с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5
- Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
- Атмосферное давление: от 84 до 106,7 кПа.
- Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
- Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
- Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
