Эридан КВВ-П20-С

Описание Эридан КВВ-П20-С

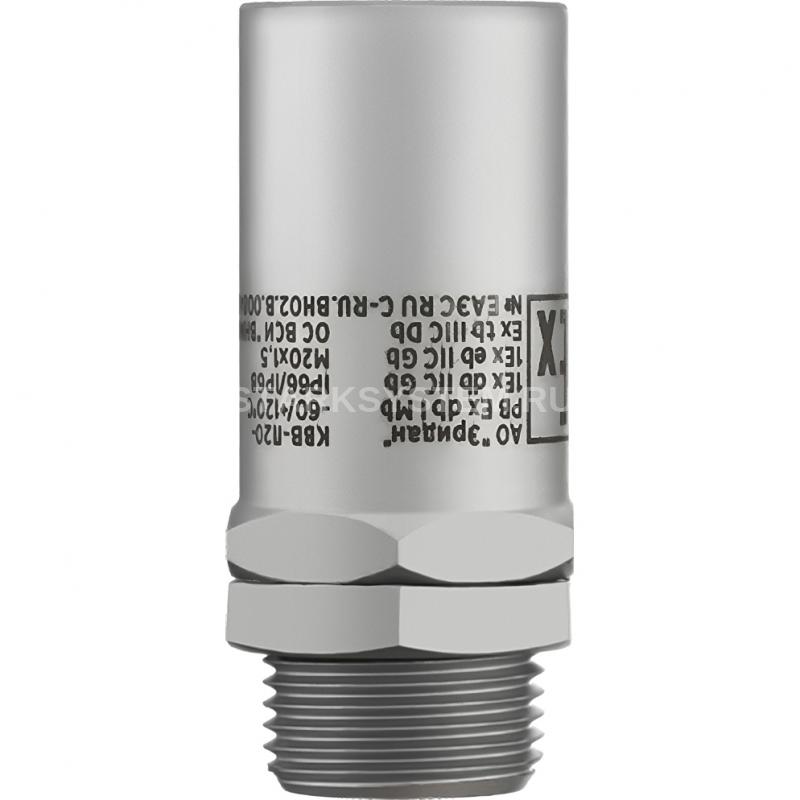

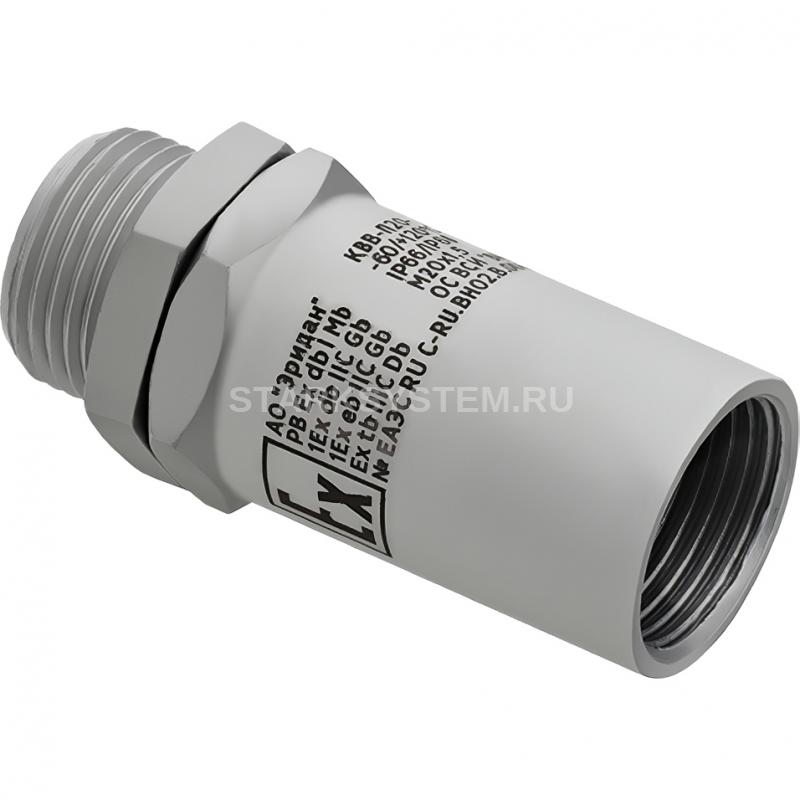

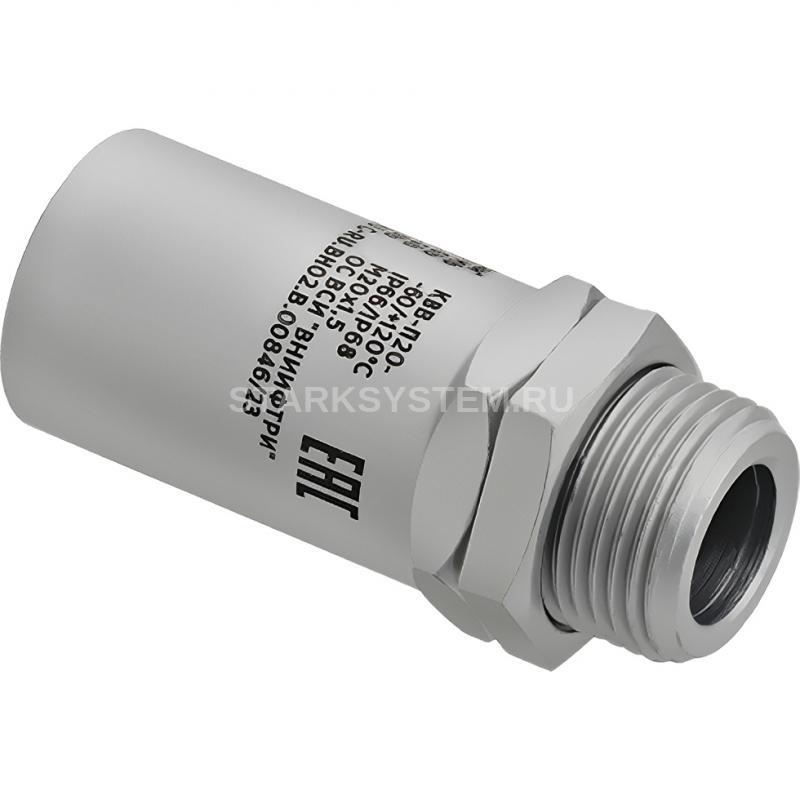

Эридан КВВ-П20-В-С - Взрывозащищенный переход с Ex маркировкой с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5

Расшифровка названия:

• КВВ - серия кабебельных вводов
• П20-В - переход с Ex маркировкой с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

Особенности конструкции и описание устройства

Стальные переходники взрывозащищенные – надежное решение для безопасного подключения и защиты кабельных систем. Эти переходники обладают рядом уникальных особенностей, которые гарантируют высокий уровень безопасности и надежности в эксплуатации.

Они изготавливаются из прочного и долговечного материала, выдерживающего высокие нагрузки и устойчивого к различным климатическим условиям. Кроме того, взрывозащищенные стальные кабельные переходники обладают конструкцией, позволяющей подключать кабели с различными диаметрами и обеспечивающей универсальность и простоту установки.

Функционал и возможности взрывозащищенных стальных кабельных переходников

Данные устройства обладают широким спектром функциональных возможностей, которые делают их идеальным решением для использования в различных условиях. Они могут использоваться во взрывоопасных зонах и обеспечивают надежную защиту от взрывов. Кроме того, стальные кабельные переходники обладают высокой степенью защиты от влаги, пыли и других внешних воздействий, что увеличивает их надежность и срок службы.

Область применения

Оборудование широко применяется в различных отраслях промышленности, где требуется безопасное и надежное подключение кабельных систем. Оно часто используется в нефтегазовой промышленности, химической промышленности, горнодобывающей промышленности и других отраслях, где важно обеспечить безопасность персонала и предотвратить возможные аварии.

Конструкция перехода КВВ-П20-В-С, предназначенного для перехода с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5

1 – переход КВВ-П; 2 – кольцо уплотнительное ввода.

Технические характеристики Эридан КВВ-П20-С

• Модель: КВВ-П20-С
• Тип: Взрывозащищенный переход с Ex маркировкой с внешней резьбы М20х1,5 на внутреннюю резьбу М20х1,5
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
