Эридан КВВ-ШТ1-С

Описание Эридан КВВ-ШТ1-С

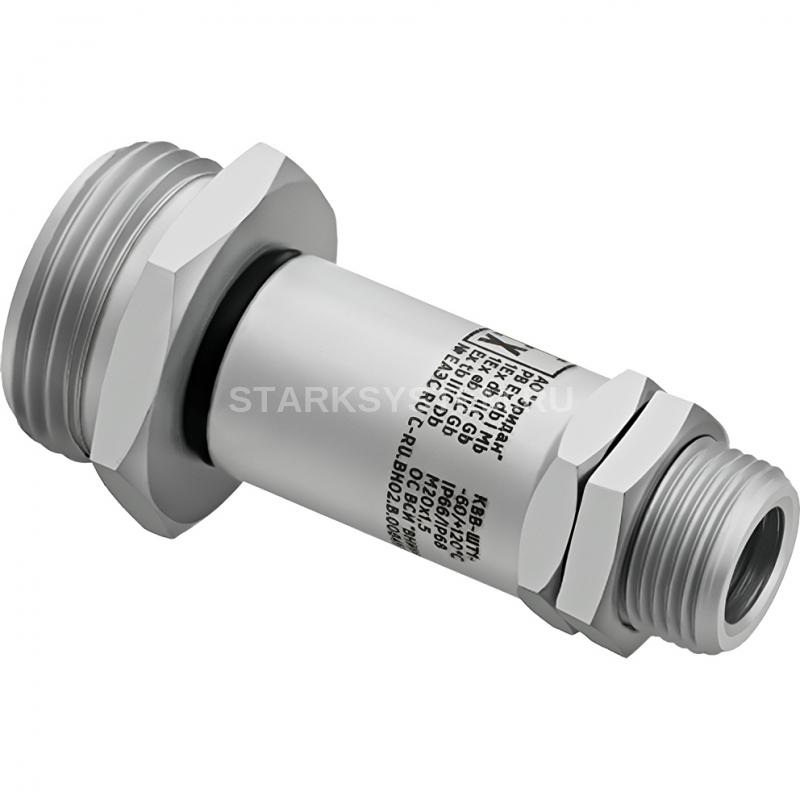

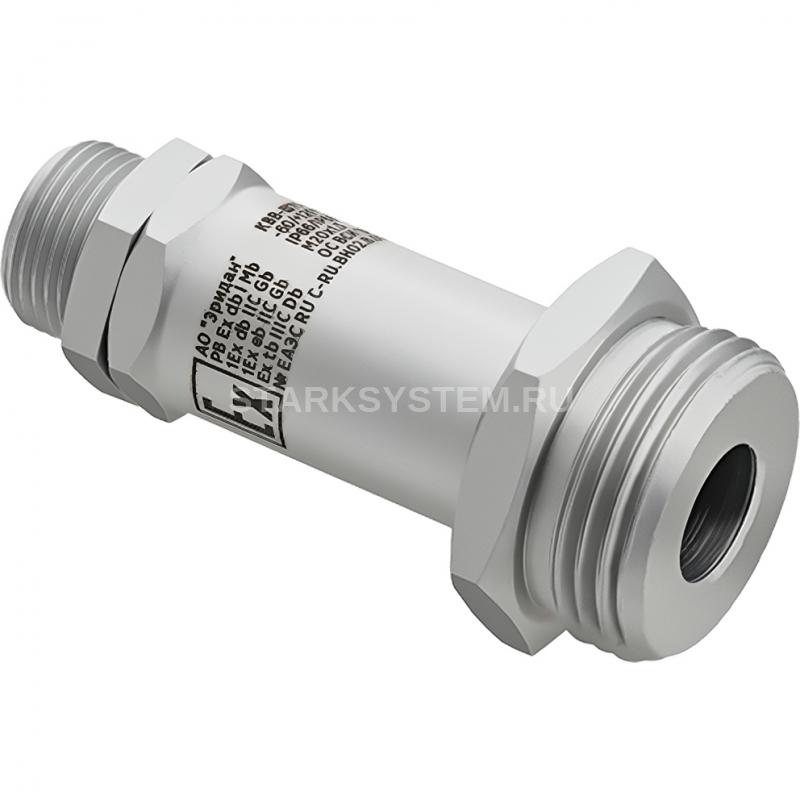

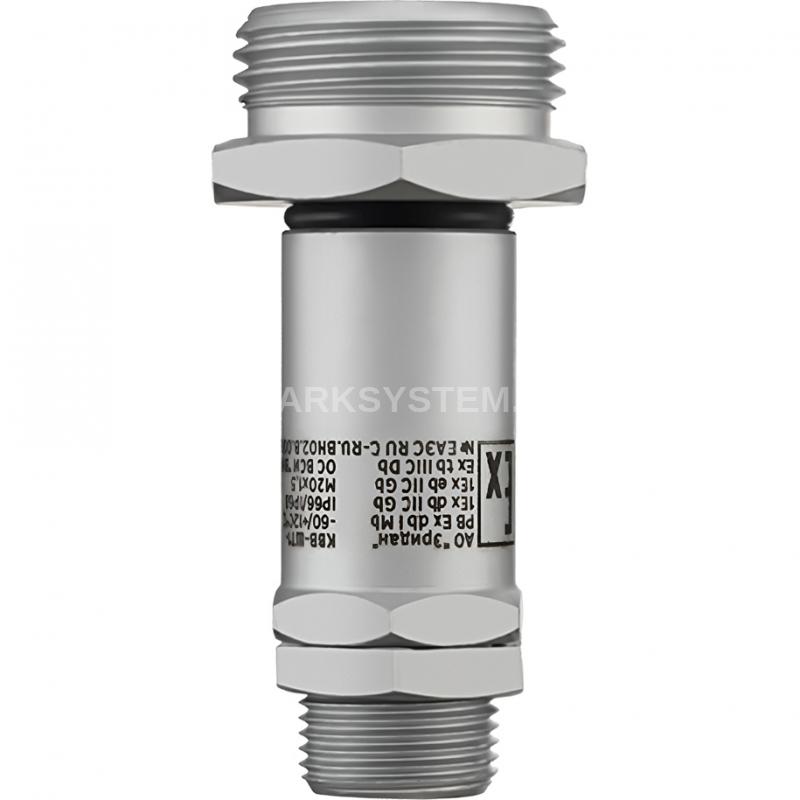

Эридан КВВ-ШТ1-С - Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G1"

Расшифровка названия:

• КВВ - серия кабебельных вводов
• ШТ1 - кабельный ввод взрывозащищенный для прокладки кабеля в трубе с резьбой G1"
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

Взрывозащищенный штуцер КВВ-ШТ1-С с Ех маркировкой для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием.

Маркировка взрывозащиты РВ Ex db I Mb / 1Еx db IIC Gb / 1Еx eb IIC Gb / Ex tb IIIС Db.

Ех Кабельный ввод КВВ-ШТ1-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей. Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания. Штуцер (4) для трубной разводки может быть выполнен в модификациях с наружной резьбой (D) 1". Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-ШТ обеспечивается поджатием колец (5) в проточках перехода (1) и штуцера (4).

Технические характеристики Эридан КВВ-ШТ1-С

• Модель: КВВ-ШТ1-С
• Тип: Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G1"
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
