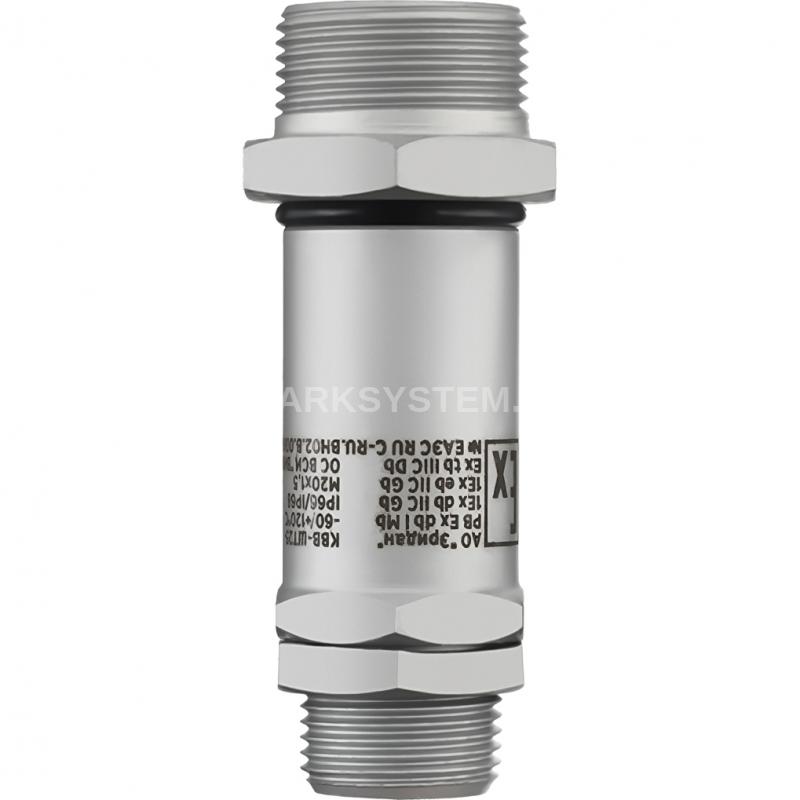

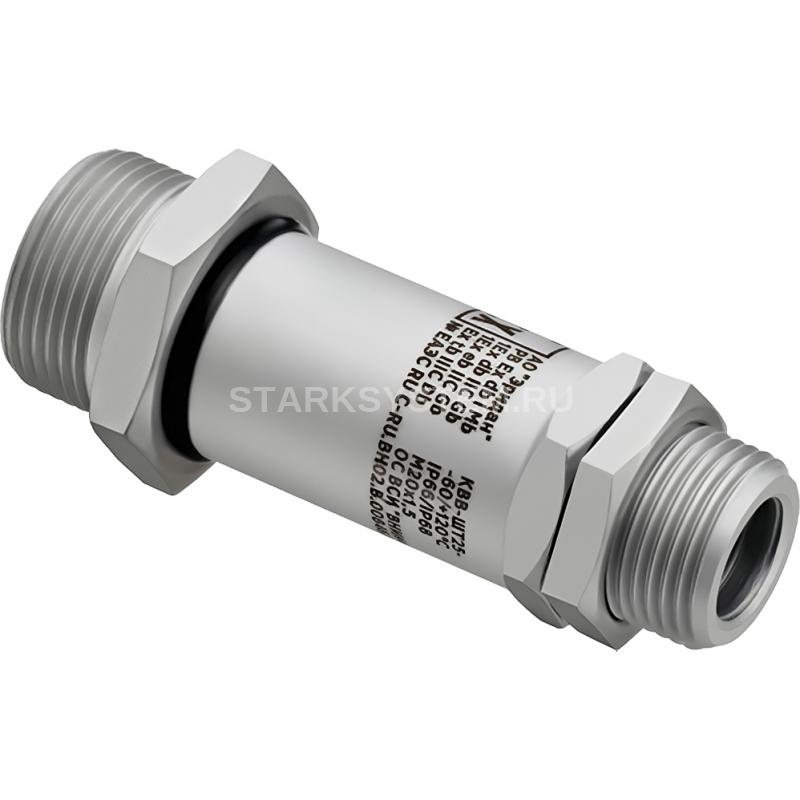

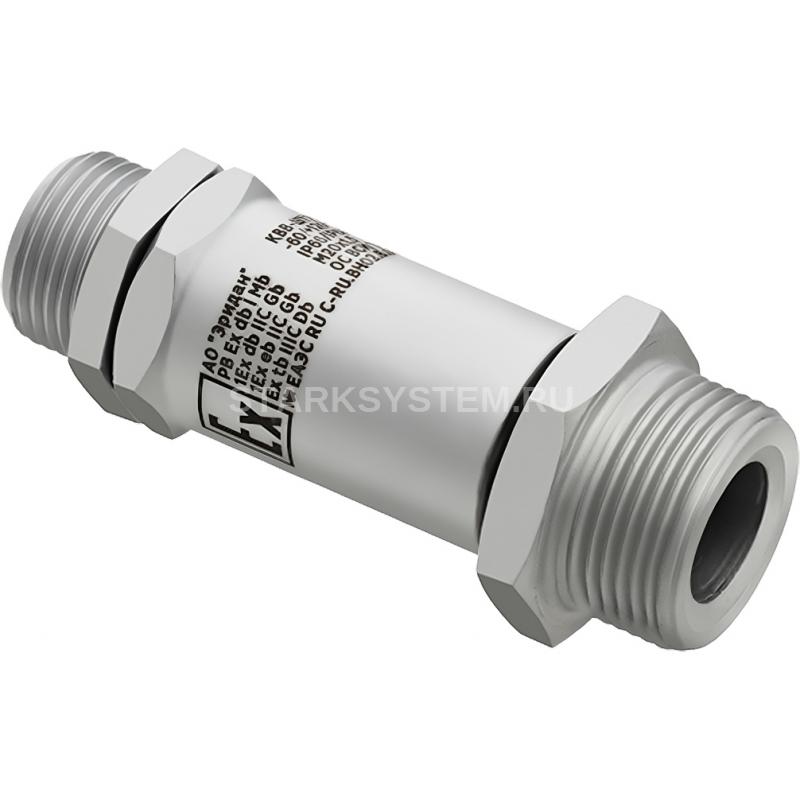

Эридан КВВ-ШТ25-С

Код товара: 1501729

Розн. цена: 1 318 руб

Ваша цена: 1 318 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Эридан КВВ-ШТ25-С

Эридан КВВ-ШТ25-С - Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М25х1,5 мм.

Расшифровка названия:

КВВ - серия кабебельных вводов
ШТ25 - кабельный ввод взрывозащищенный для прокладки кабеля в трубе с наружной резьбой М25х1,5 мм
С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

КВВ-ШТ25-C взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М25х1,5 мм из конструкционной стали с гальваническим покрытием. Маркировка взрывозащиты РВ Ex db I Mb / 1Еx db IIC Gb / 1Еx eb IIC Gb / Ex tb IIIС Db.

Кабельный ввод КВВ-ШТ25-C состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей. Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания. Штуцер (4) для трубной разводки может быть выполнен в модификациях с наружной резьбой (D) М25х1,5. Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-ШТ обеспечивается поджатием колец (5) в проточках перехода (1) и штуцера (4).

Технические характеристики Эридан КВВ-ШТ25-С

Модель: КВВ-ШТ25-С
Тип: Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М25х1,5 мм
Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
Атмосферное давление: от 84 до 106,7 кПа.
Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
