Эридан КВВ-ШТ3/4-Н

Описание Эридан КВВ-ШТ3/4-Н

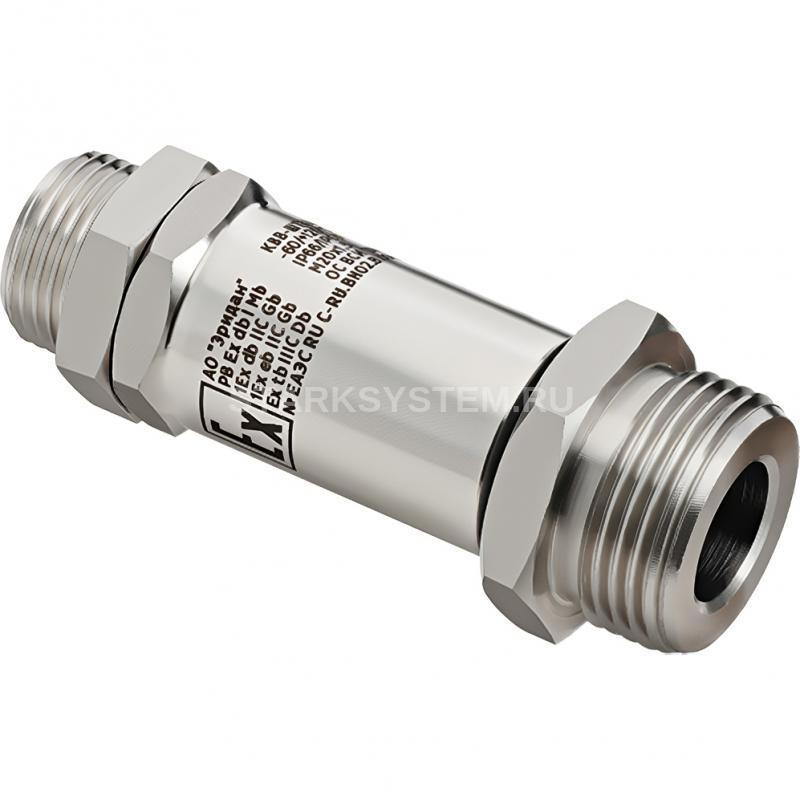

Эридан КВВ-ШТ3/4-Н - Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G¾"

Расшифровка названия:

• КВВ - Серия кабебельных вводов
• ШТ3/4 - Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G¾"
• Н - Нержавеющая сталь;

Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали

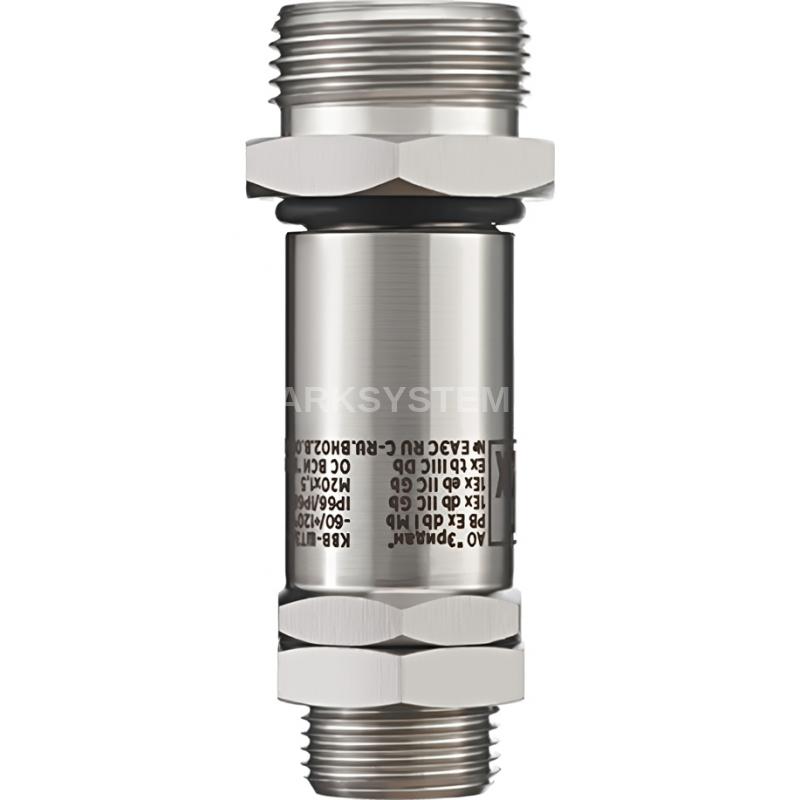

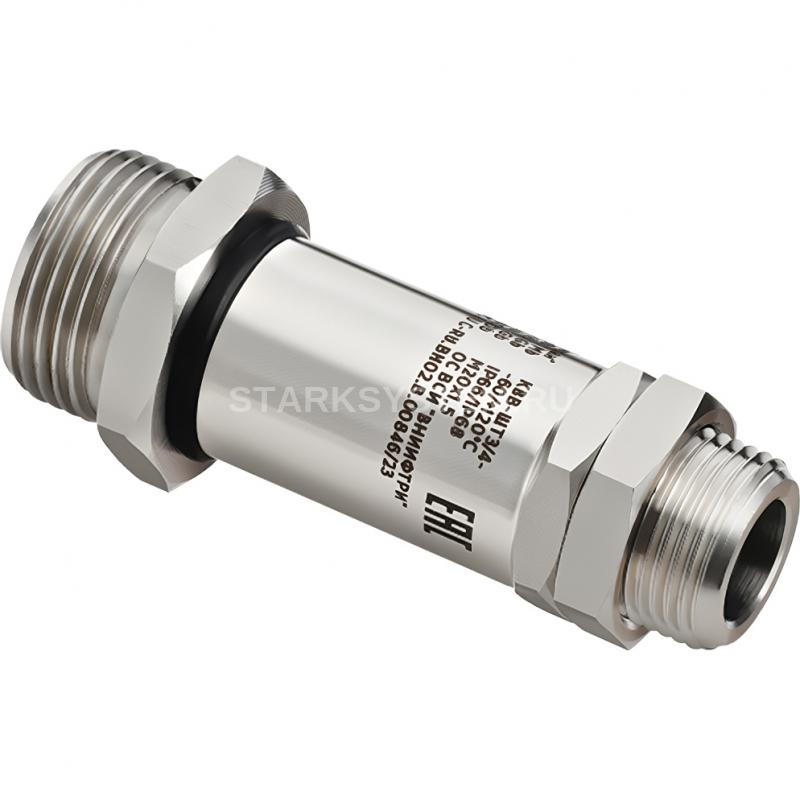

Кабельный ввод КВВ-ШТ3/4-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей. Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания. Штуцер (4) для трубной разводки может быть выполнен в модификациях с наружной резьбой (D) 3/4. Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-ШТ обеспечивается поджатием колец (5) в проточках перехода (1) и штуцера (4).

Особенности конструкции и описание устройства

Стальные кабельные вводы с Ех маркировкой являются важным элементом кабельной инфраструктуры при организации открытой прокладки кабеля. Они спроектированы с учетом требований безопасности и надежности. Конструкция устройств включает в себя специальные элементы, которые позволяют обеспечить герметичность и прочность соединения. Это особенно важно при установке на открытых участках, где кабели подвергаются воздействию влаги, погодных условий и механических нагрузок.

Кабельные вводы с Ех маркировкой имеют конструкцию, которая обеспечивает простоту и удобство монтажа. Благодаря использованию специальных материалов и деталей устройства, кабельные вводы с Ех маркировкой обладают высокой степенью надежности и долговечности.

Функциональные способности

Стальные кабельные вводы с Ех маркировкой обладают широкими функциональными способностями, которые позволяют эффективно организовывать кабельные линии на открытых участках. Они обеспечивают надежную защиту кабельных соединений от воздействия влаги, пыли, ультрафиолетовых лучей и других внешних факторов.

Кроме того, данные устройства обладают высоким уровнем герметичности, что позволяет избежать проникновения влаги и пыли внутрь кабельного ввода. Также они способны выдерживать значительные механические нагрузки, что делает их идеальным выбором для открытой прокладки.

Область применения

Кабельные вводы с Ех маркировкой взрывозащищенные обеспечивают надежное соединение и защиту кабелей, позволяя эффективно организовывать кабельную инфраструктуру на открытых участках. Они широко используются на промышленных предприятиях и объектах с повышенной взрывоопасностью, таких как нефтеперерабатывающие заводы, химические производства, склады горючих материалов и АЗС.

Технические характеристики Эридан КВВ-ШТ3/4-Н

• Модель: КВВ-ШТ3/4-Н
• Тип: Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G¾"
• Материал корпуса: Нержавеющая сталь
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
