Эридан КВВ-ЗГе20-Н

Описание Эридан КВВ-ЗГе20-Н

Эридан КВВ-ЗГе20-Н - Оконечная заглушка Ехе М20х1,5 мм.

Расшифровка названия:

• КВВ - серия кабебельных вводов
• -ЗГд20 - Оконечная заглушка Ехе М20х1,5 мм
• Н - Нержавеющая сталь

Конструкция оконечной заглушки КВВ-ЗГе20, предназначенной для закрытия неиспользуемых вводных устройств.

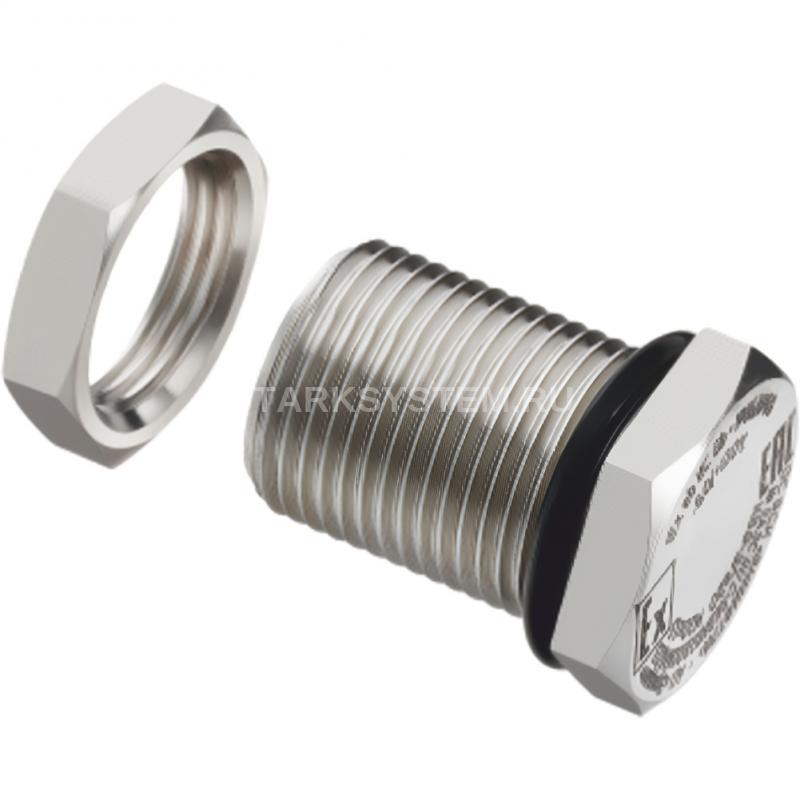

КВВ-ЗГе20 (1) монтируется в неиспользуемое вводное устройство электрооборудования с уплотнительным кольцом (2) и гайкой (3) с помощью ключа 24 мм. Установочная резьба метрическая М20х1,5 мм. Плоское уплотнительное кольцо РТ20 d 20 мм и контргайка КГ20 М20х1,5 поставляются для Ехе кабельных вводов по заказу.

Особенности конструкции и описание устройства

Взрывозащищенные кабельные вводы представляют собой специализированную продукцию, предназначенную для безопасной прокладки кабелей в условиях с повышенным риском возникновения взрывов.

Они изготавливаются из высокопрочных и устойчивых к воздействию коррозии материалов, обеспечивая надежную защиту кабеля от внешних воздействий.

Функционал и возможности взрывозащищенных кабельных вводов

Данная продукция обладает широким спектром возможностей, благодаря которым она обеспечивает стабильную и безопасную работу электрических систем в условиях потенциально взрывоопасной среды. Взрывозащищенные кабельные вводы обладают высокой степенью устойчивости к механическим воздействиям и коррозии, а также обеспечивают надежное соединение кабеля с оборудованием.

Область применения

Оборудование широко применяется в различных отраслях, где существует риск возникновения взрывов или пожара. В частности, взрывозащищенные вводы используются в нефтегазовой отрасли, химической промышленности, металлургии и других секторах. Они обеспечивают надежную работу оборудования, защищают от взрывов и пожаров, а также минимизируют риск для здоровья и жизни персонала.

Технические характеристики Эридан КВВ-ЗГе20-Н

• Модель: КВВ-ЗГе20-Н
• Тип: Оконечная заглушка Ехе М20х1,5 мм
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
