Эридан УДП ИП535-07е-"ПУСК-И1/-Н

Описание Эридан УДП ИП535-07е-"ПУСК-И1/-Н

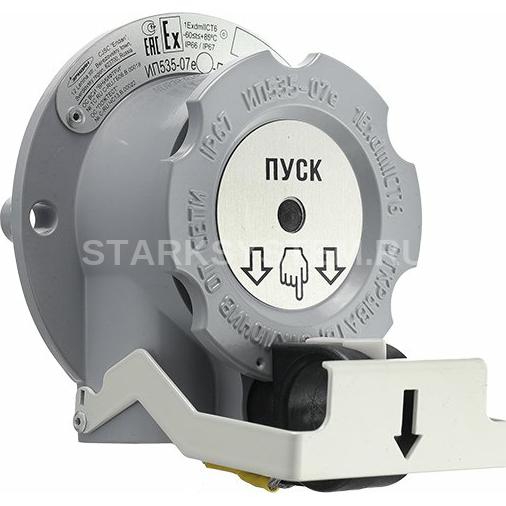

УДП ИП535-07е-"ПУСК-И1/-Н - устройство дистанционного пуска взрывозащищенное. Может подключаться напрямую в цепи исполнительных устройств (исполнение И1). Материал корпуса - Нержавеющая сталь.

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).

Может подключаться напрямую в цепи исполнительных устройств (исполнение И1) или в шлейф пожарной сигнализации для работы с приемно-контрольным прибором (исполнение И2).

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07е "ПУСК":

• активация УДП производится двумя действиями
• «антивандальная» конструкция корпуса
• приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
• используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
• максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
• может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП
• УДП ИП535-07е "ПУСК", исполнение И1 - может использоваться как пассивное устройство (нормально открытый контакт)
• подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Принципы работы

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

Технические характеристики Эридан УДП ИП535-07е-"ПУСК-И1/-Н

• Тип извещателя: 2-х проводный (НЗ/НР)
• Маркировка по взрывозащите: 1ExdmIICT6
• Напряжение питания, B:   - по шлейфу сигнализации: 8…28
• Ток потребления, мА:   - в дежурном режиме не более: 0.07
• Максимальное коммутируемое напряжение, не более, В: 60
• Максимальный коммутируемый ток, не более, мА: 200
• Габаритные размеры. мм: 120х135х95
• Степень защиты: IP66
• Диапазон рабочих температур, °С: -60…+85
• Масса, не более, кг: 1
