Эридан УДП ИП535-07е-"ПУСК"-О-И1/

Описание Эридан УДП ИП535-07е-"ПУСК"-О-И1/

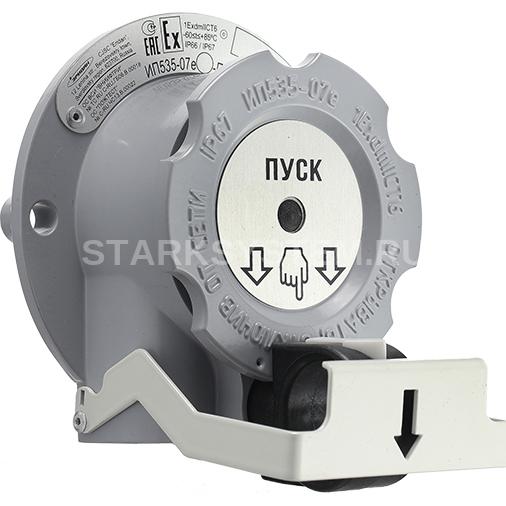

Эридан УДП ИП535-07е-"ПУСК"-О-И1 - Устройство дистанционного пуска общепромышленное.

Особенности модели:

• Исполнение УДП: Может подключаться напрямую в цепи исполнительных устройств (исполнение И1)
• Корпус из алюминия
• Надпись назначения УДП: ПУСК

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).

Может подключаться напрямую в цепи исполнительных устройств (исполнение И1) или в шлейф пожарной сигнализации для работы с приемно-контрольным прибором (исполнение И2).

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07е "ПУСК":

• активация УДП производится двумя действиями
• «антивандальная» конструкция корпуса
• приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
• используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
• максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
• может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП
• УДП ИП535-07е "ПУСК", исполнение И1 - может использоваться как пассивное устройство (нормально открытый контакт)
• подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Принципы работы

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы запатентован.

Конструкция:

• приводной элемент конструктивно отделен от корпуса
• неокисляющиеся пружинные клеммы WAGO
• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ или нержавеющей стали 12Х18Н10Т
• опция - козырек (по заказу, в стандартный комплект не входит)
• цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый
• Ключевые характеристики:
• высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
• возможность многократного использования
• для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при активации светодиод гаснет (Исполнение И2)

Технические характеристики Эридан УДП ИП535-07е-"ПУСК"-О-И1/

• Пылевлагонепроницаемость: IP66 / IР67
• Напряжение питания, В: 8-28
• Максимальный потребляемый ток, мкА: 70
• Условия эксплуатации, °С: от -60 до +85
• Габаритные размеры изв ещателя (без установленных кабельных вводов) не более, мм: 120x135x110
• Масса (для алюминиевого корпуса) не более, кг: 1,0
• Масса (для корпуса из нержавеющей стали) не более, кг: 2,1
• Срок службы, не менее, лет: 10
• Гарантийный срок, лет: 5
