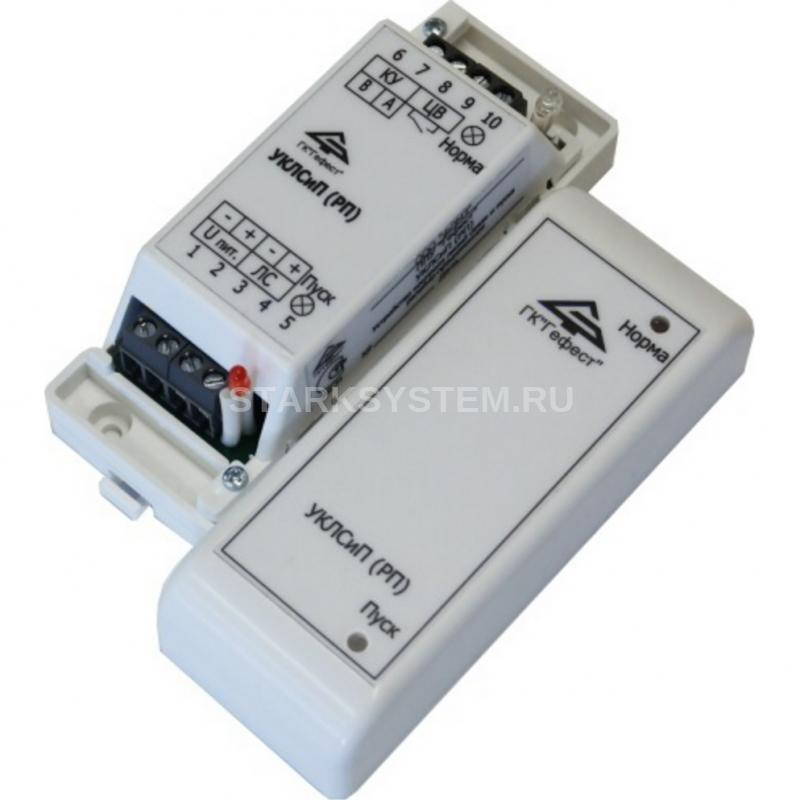

Гефест УКЛСиП (РП) с ОЭ

Описание Гефест УКЛСиП (РП) с ОЭ

Гефест УКЛСиП (РП) с ОЭ сертифицировано в составе ППУ «Гефест», может работать с любым приемно-контрольным прибором или прибором управления, а также с модулями АСУ ТП, обеспечивая автоматический контроль линии связи с техническими средствами оповещения, противодымной защиты, пожаротушения или других технических средств противопожарной защиты и выдачу извещения о неисправности линии связи (в виде размыкающихся контактов реле) на приемно-контрольную аппаратуру.

Непосредственно в контролируемую линию связи УКЛСиП (РП) можно подключить:

• светоуказатели в режиме постоянного свечения (например, «Выход») с напряжением питания от 10 до 14 В или от 20 до 28 В с суммарным током потребления не более 2 А;
• световые оповещатели (например, «Пожар») и звуковые оповещатели, включаемые по управляющему сигналу, с напряжением питания от 10 до 14 В или от 20 до 28 В с суммарным током потребления во включенном режиме не более 2 А; управляющий сигнал может быть как в виде замыкания контактов реле (например, реле «Опов.» в приемно-контрольном приборе), так и в виде потенциала (подачи напряжения от 10 до 28 В);
• вышеперечисленные устройства в одну контролируемую линию с учетом токопотребления устройств в соответствующих режимах, экономя таким образом на стоимости проводов и монтажа.

Технические характеристики Гефест УКЛСиП (РП) с ОЭ

• Тип линии связи – двухпроводная;
• Электропитание УКЛСиП (РП) - от внешнего источника постоянного тока с напряжением (10…28) В. При включении в линию связи устройств УК-Д следует выбирать источник постоянного тока для питания УКЛСиП (РП) с напряжением питания от 20 до 28 В.
• Величина тока, потребляемого УКЛСиП (РП) от источника питания - не более 40 мА.
• Максимальный ток в линии связи, не более – 2 А при температуре не более +40°С и не более 1,8 А при температуре не более +55°С;

Максимальные напряжение и ток через контакты ЦВ, формирующие сигнал «Неисправность» на приемно-контрольную аппаратуру (размыканием): - постоянное напряжение 60 В, ток 0,1 А; Степень защиты оболочки от воздействия окружающей среды: - с установленной верхней крышкой– IР30; - со снятой верхней крышкой - IР20. УКЛСиП (РП) сохраняет работоспособность в диапазоне температуры окружающей среды от минус 30°С до + 55°С и относительной влажности окружающей среды – 93% при температуре +40°С.
