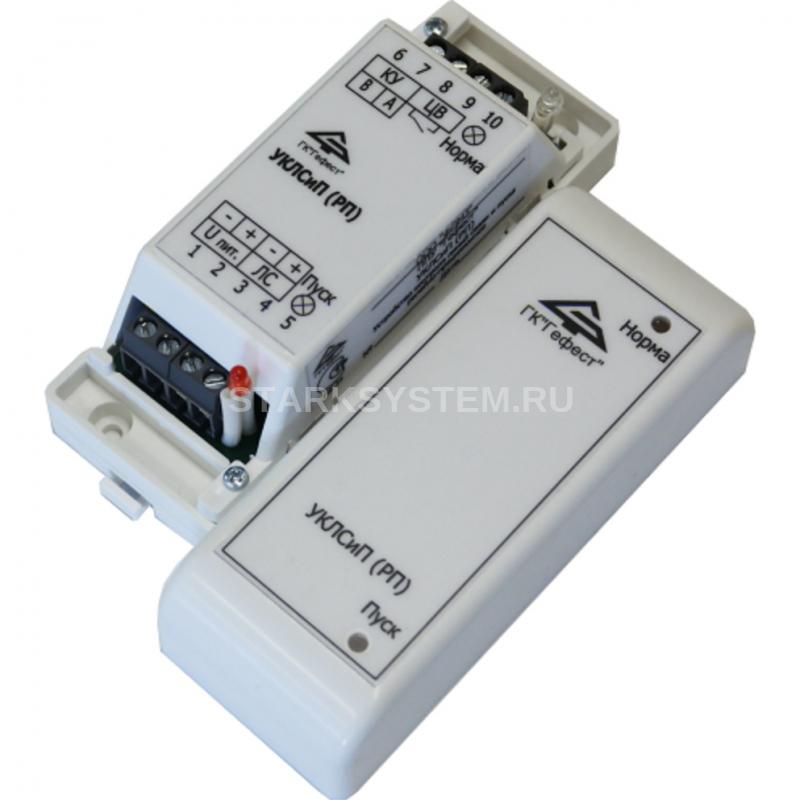

Гефест УКЛСиП(С)220

Описание Гефест УКЛСиП(С)220

Прибор пожарный управления Гефест УКЛСиП(С)220 может работать с любым приемно-контрольным прибором или прибором управления, а также с модулями АСУ ТП, обеспечивая автоматический контроль линии связи с техническими средствами оповещения, противодымной защиты, пожаротушения или других технических средств противопожарной защиты и выдачу извещения о неисправности линии связи (в виде размыкающихся контактов реле) на приемно-контрольную аппаратуру.

Предназначено для управления: - установками дымо- и газоудаления; - инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности; - комбинированными установками.

Особенности

УКЛСиП(С)220 обеспечивает: - по команде «Пуск» включение / выключение исполнительного устройства, управление реверсивным исполнительными устройствами, получающими питание от сети 220 В, 50 Гц; - контроль исправности (на обрыв) цепей, соединяющих исполнительные устройства с УКЛСиП(С)220; - контроль наличия напряжения сети 220 В, 50 Гц; - формирование сигнала «Неисправность» размыканием контактов цепи вывода информации (выход ЦВ).

Технические характеристики Гефест УКЛСиП(С)220

Функционал - Устройство контроля линий связи Пусковой импульс: - напряжение, В - 10.2…28 - ток, А - 0.045

Максимально допустимые токи и напряжения: - максимальное коммутируемое напряжение, В - 187…242 - максимальный коммутируемый ток, А - 3

Степень защиты - IP30 Диапазон рабочих температур, °С - -5…+55 Габаритные размеры. мм - 106х42х37

Тип линии связи – двухпроводная; Электропитание УКЛСиП (РП) - от внешнего источника постоянного тока с напряжением (10…28) В. При включении в линию связи устройств УК-Д следует выбирать источник постоянного тока для питания УКЛСиП (РП) с напряжением питания от 20 до 28 В. Величина тока, потребляемого УКЛСиП (РП) от источника питания - не более 40 мА. Максимальный ток в линии связи, не более – 2 А при температуре не более +40°С и не более 1,8 А при температуре не более +55°С; Максимальные напряжение и ток через контакты ЦВ, формирующие сигнал «Неисправность» на приемно-контрольную аппаратуру (размыканием): - постоянное напряжение 60 В, ток 0,1 А; Степень защиты оболочки от воздействия окружающей среды: - с установленной верхней крышкой– IР30; - со снятой верхней крышкой - IР20. УКЛСиП (РП) сохраняет работоспособность в диапазоне температуры окружающей среды от минус 30°С до + 55°С и относительной влажности окружающей среды – 93%
