Hyperline UUTP4-C6A-S23-IN-LSZH-GY-500

Описание Hyperline UUTP4-C6A-S23-IN-LSZH-GY-500

Кабели витая пара, неэкранированные (U/UTP), категория 6a (10 GBE), 4 пары (23 AWG), одножильные, с разделителем, внутренние, LSZH Hyperline серии UUTP4-C6A-S23-IN-LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6а в условиях незначительных электромагнитных помех. Передача сигналов 10 Гбит/с на частоте до 500 МГц. Особенности конструкции кабеля позволяют улучшить характеристики передачи в неэкранированных системах. Благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки. Внешняя оболочка выполнена утолщенной с внутренними профилированными выступами.

Поддерживаемые приложения  Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а.

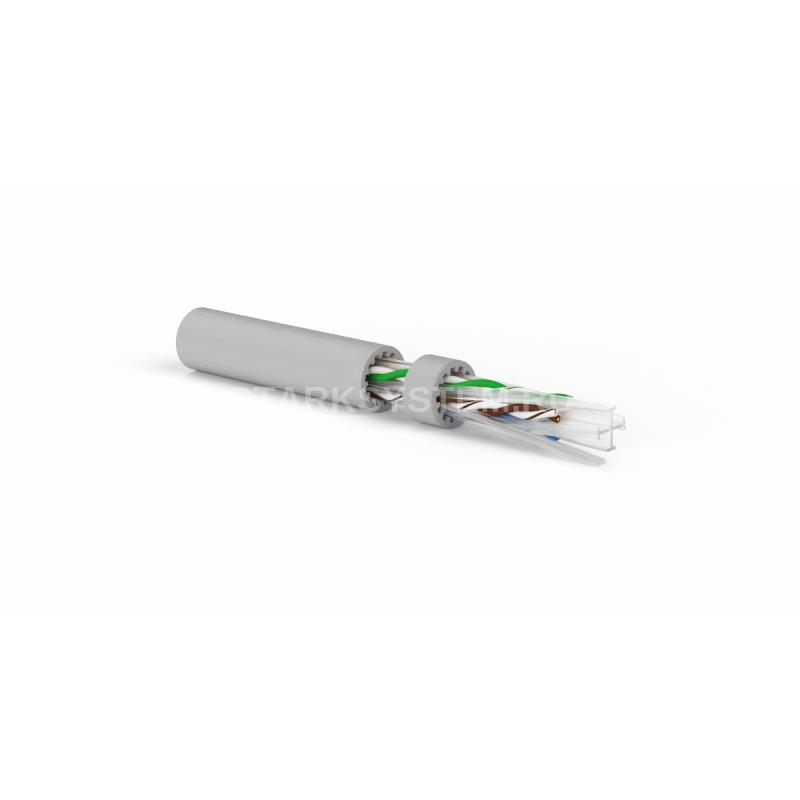

1 - Утолщенная внешняя оболочка с выступами 2 - Витая пара solid 3 - Крестообразный разделитель 4 - Рипкорд

Особенности

• Обеспечивает улучшенные характеристики передачи
• Крестообразный разделитель и идеально точная укладка витых пар снижают межпарные и межкабельные наводки
• Утолщенная внешняя оболочка с внутренними выступами
• Передача сигналов 10 GbE (90 м) на частоте до 500 МГц
• Поддержка приложений Power over Ethernet Plus (PoE+)
• Безопасная безгалогенная оболочка LSZH (нг-HF)
• Однопроволочные жилы: 0,57 мм (23 AWG)

Соответствие стандартам

• IEC 61156, IEE 802.3an (10GBASE-T)
• ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6a/ Класс Ea)
• LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

Технические характеристики Hyperline UUTP4-C6A-S23-IN-LSZH-GY-500

Категория (TIA/EIA):    6A Количество пар:    4 Конструкция кабеля:    U/UTP Цвет:    серый Среда эксплуатации:    внутри помещений (indoor) Внешний диаметр:    8.3 мм Температура эксплуатации:    -20 °C ... +75 °C Оболочка      Материал внешней оболочки:    LSZH (малодымный безгалогенный компаунд) Толщина оболочки:    1.3 мм Проводник      Конструкция проводников:    однопроволочная (solid) Калибр AWG:    23 AWG Номинальный диаметр проводника:    0,57 мм Сечение проводника:    0,255 кв. мм Материал проводников:    медь электролитическая отожженная (BC) Изоляция проводников:    полиэтилен высокой плотности (HDPE) Диаметр проводника в изоляции:    1.12 мм Предельное отклонение по диаметру проводника в изоляции:    0,05 мм Габариты и вес      Масса 1 км кабеля:    70.1 кг Эксплуатационные характеристики      Допустимое растягивающее усилие (монтаж):    130 Н Допустимое растягивающее усилие (эксплуатация):    130 Н Дополнительные характеристики      Наличие разделителя:    Да Предельное отклонение по внешнему диаметру:    0,5 мм Особенности      Бронирование:    без брони Электрические характеристики      Диапазон частот:    1-500 МГц Волновое сопротивление (при 100 МГц):    100 ±15 Ом Электр. сопротивление жилы (при 20 °С), не более:    93,8 Ом/км Омическая асимметрия жил в паре (макс.):    2 % Сопротивление изоляции жил (мин.):    5 ГОм·км Испытательное напряжение (пост. ток):    2,5 кВ/2 с Электрическая емкость рабочей пары (макс.):    57 пФ/м Скорость распространения сигнала (мин.):    65 % Асимметрия задержки сигнала (макс.):    45 нс/100 м
