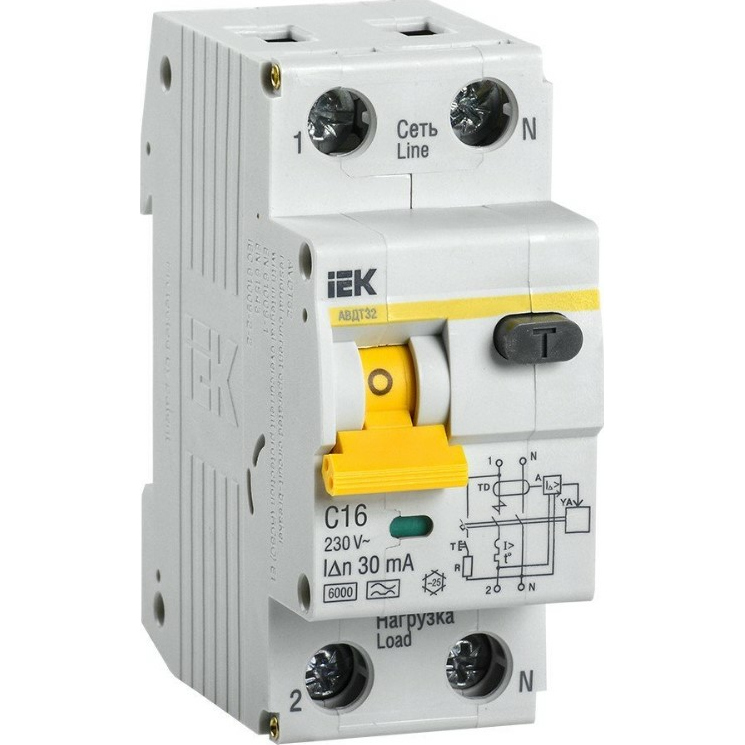

IEK MAD32-5-016-C-30

Описание IEK MAD32-5-016-C-30

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Особенности

- комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем. - наиболее надёжная защита человека при прямом прикосновении к токоведущим частям. - независимый индикатор положения контактов. - насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. - наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения. - габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции. - помехоустойчивая схема. - быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А). - увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Технические характеристики IEK MAD32-5-016-C-30

Число полюсов 2 (1 защищенный полюс) Номинальный ток, А 16 Номинальное напряжение, В 230 Номинальный отключающий дифференциальный ток, мА 30 Тип тока утечки А Номинальная отключающая способность, А 6000 Индикатор положения контактов (на лицевой панели) Есть Характеристики срабатывания электромагнитного расцепителя С Электрическая износостойкость, циклов В-О, не менее 15000 Электрическая износостойкость, циклов В-О, не менее 6000 Максимальное сечение присоединяемых проводов, мм² 25 Степень защиты IP20 Диапазон рабочих температур, °С -25…+40 Ширина по количеству модульных расстояний 2
