IEK MVA20-1-010-C

Описание IEK MVA20-1-010-C

MVA20-1-010-C

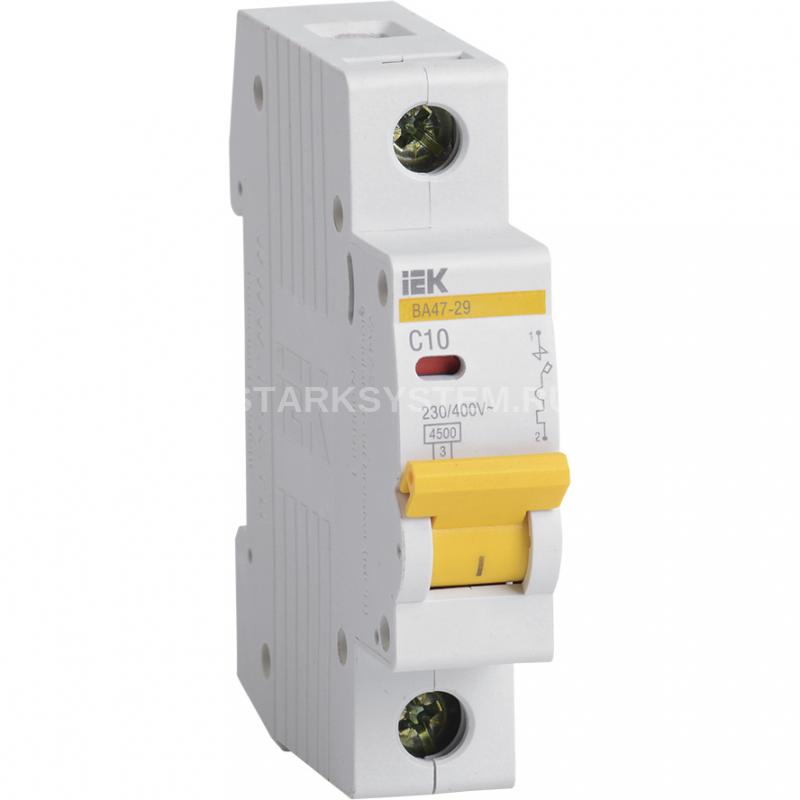

Автоматический выключатель ВА47-29 1Р 10А 4,5кА С IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

– электроприборы, освещение – выключатели с характеристикой В,

– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества:

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики IEK MVA20-1-010-C

Технические характеристики

• Номин ток: 10.0 А
• Количество полюсов: 1
• Номин импульсное выдерживаемое напряжение: 4 кВ
• Характеристика срабатывания - кривая тока: C
• Тип напряжения : Перемен./постоян. (AC/DC)
• Номин раб напряжение: 230 В
• Номин напряжение постоян тока - DC: ≤ 48 В
• Тип расцепителя: Тепловой, электромагнитный
• Потери энергии: 3.0 Вт
• Монтажная глубина - ниши: 73,6 мм
• Макс сечение входящего кабеля: 25 мм²
• Частота: 50 Гц
• Класс токоограничения: 3
• Ширина по количеству модульных расстояний: 1
• Тип подключения: Винтовое соединение
• Степень защиты - IP: IP20
• Количество защищенных полюсов: 1
• Подходит для защитного выкл двигателя: Да
• Отключающая способность по EN 60898: 4,5 кА
• Возможна дополнит комплектация: Да
• Общ количество полюсов: 1
• Номин отключающая способность при коротком замыкании EN 60898 при 400 В: 4.5 кА
• Номин отключающая способность при коротком замыкании EN 60898 при 230 В: 4.5 кА
• Климатическое исполнение: УХЛ4
• Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
• Наличие теплового расцепителя: Да
• Наличие электромагнитного расцепителя: Да
• Наличие электронного расцепителя: Нет
• Наличие дифференциального расцепителя: Нет

Эксплуатационные параметры

• Срок службы, Лет: 15
• Гарантийный срок, Лет: 10

Логистические параметры

  Индивидуальная Групповая Транспортная Количество Единицы измерения Тип упаковки Материал упаковки Штрихкод Вес брутто, кг Объем, м^3 Длина, см Ширина, см Высота, см Способ нанесения информации

1	12	144
шт	шт	шт
БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
4607055283172	4606056020595	4606056149401
0.101	1.208	14.5
0.000144	0.001403	0.020723
7.5	22	53
1.8	8.5	23
8	7.5	17
На изделие	На коробку	На стикер
