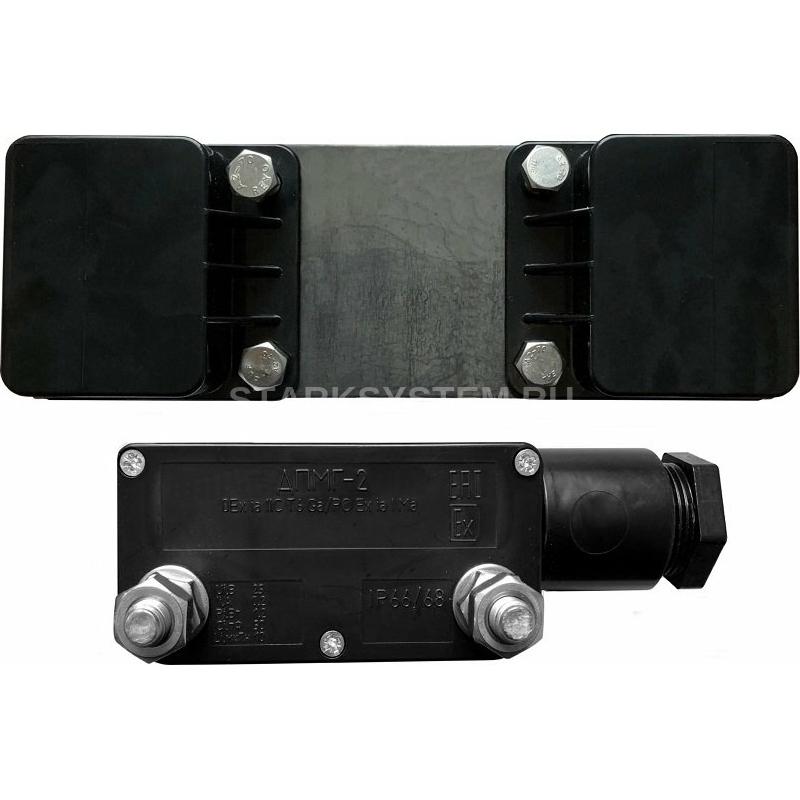

Магнито-контакт ДПМГ-2-200 (Со встроенными резисторами)

адаптировано для
Российских условий

на все товары
Описание Магнито-контакт ДПМГ-2-200 (Со встроенными резисторами)
Назначение изделия
Датчики положения магнитогерконовые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.
Особенности
Датчики изготавливаются со встроенными резисторами R1 = 1 кОм*, R2 = 10 кОм* (* по просьбе заказчика номиналы резисторов могут быть любыми). Электрическая схема датчика приведена в документации
Дополнительное оборудование
К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2
К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
Технические характеристики Магнито-контакт ДПМГ-2-200 (Со встроенными резисторами)
- Тип контактов: Нормально замкнутые; на размыкание
- Расстояние между магнитом и герконом, мм: - при размыкании контактов, более: 260 - при замыкании контактов, менее: 200
- Максимально допустимые токи и напряжения: - максимальное коммутируемое напряжение, В: 250 - максимальный коммутируемый ток, А: 2
- Степень защиты: IP66/IP68
- Диапазон рабочих температур, °С: -65…+60
- Габаритные размеры, мм: - корпус геркона: 160х55х52 - корпус магнита: 150х70х38
- Масса, не более, кг: 3.25
Габаритные и присоединительные размеры ДПМГ-2. 1 - тампер вскрытия 2- клеммник для подключения контактов тампера
