Магнито-контакт ИО 102-40 А3М (4), высокотемпературный

Описание Магнито-контакт ИО 102-40 А3М (4), высокотемпературный

Назначение изделия

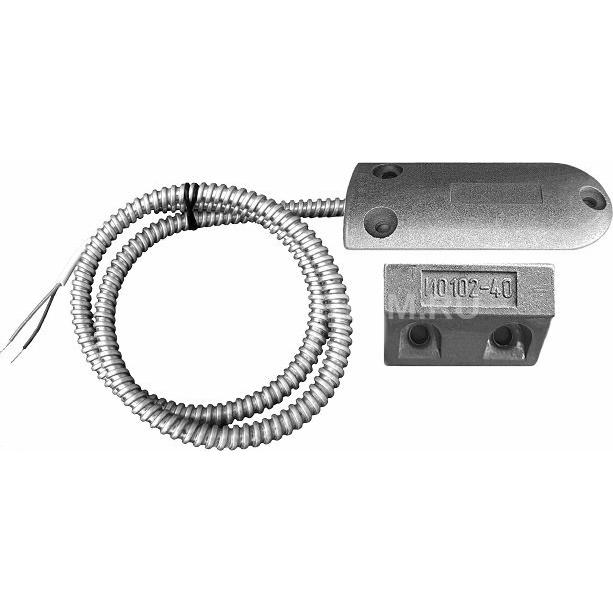

Извещатель охранный точечный магнитоконтактный ИО102-40 предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем переключения контактов геркона.

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона) и управляющего магнита, установленных в металлические корпуса. Извещатели изготовлены по специальной технологии с использованием специальных высокотемпературных материалов.

Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67 по ГОСТ 14254-2015.

Извещатель ИО 102-40 в зависимости от конструктивного исполнения имеет дополнительные условные обозначения

№ п.п. Обозначение Тип корпуса Тип геркона Материал корпуса Материал гофрорукава

1	ИО102-40 А2М		с двумя контактами	металл	(1) без рукава
					(3) металл
					(4) нержавейка
2	ИО102-40 А3М		с тремя контактами	металл	(1) без рукава
					(3) металл
					(4) нержавейка
3	ИО102-40 Б2М		с двумя контактами	металл	(1) без рукава
					(3) металл
					(4) нержавейка
4	ИО102-40 Б3М		с тремя контактами	металл	(1) без рукава
					(3) металл
					(4) нержавейка



Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении «Дежурный режим» (размыкание или замыкание контактов геркона)

Исполнения извещателей На магнитопроводящем основании На магнитонепроводящем основании

Расстояние при выдаче сигнала «Тревога», не более, мм	Расстояние при восстановлении в «Дежурный режим», не менее, мм	Расстояние при выдаче сигнала «Тревога», не более, мм	Расстояние при восстановлении в «Дежурный режим», не менее, мм
А2М, Б2М	65	30	80	45
А3М, Б3М	40	14	55	20
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.



Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока

Исполнения извещателя Ток, А Напряжение, В Максимальная мощность, Вт Количество срабатываний

А2М, Б2М	от 0,01 до 0,05	от 10 до 30	10	106
А3М, Б3М	от 0,01 до 0,1	от 10 до 36	7,5	105



Дополнительное оборудование

К-40, Кронштейн для ИО 102-40

Технические характеристики Магнито-контакт ИО 102-40 А3М (4), высокотемпературный

• Тип контактов: Нормально замкнутые; на переключение
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 40   - при замыкании контактов, менее: 14
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 36   - максимальный коммутируемый ток, мА: 100
• Степень защиты: IP66/IP67
• Диапазон рабочих температур, °С: -60…+160
• Габаритные размеры, мм:   - корпус геркона: 90х40х10.4   - корпус магнита: 40х25х28.5
• Масса, не более, кг: 0,155
