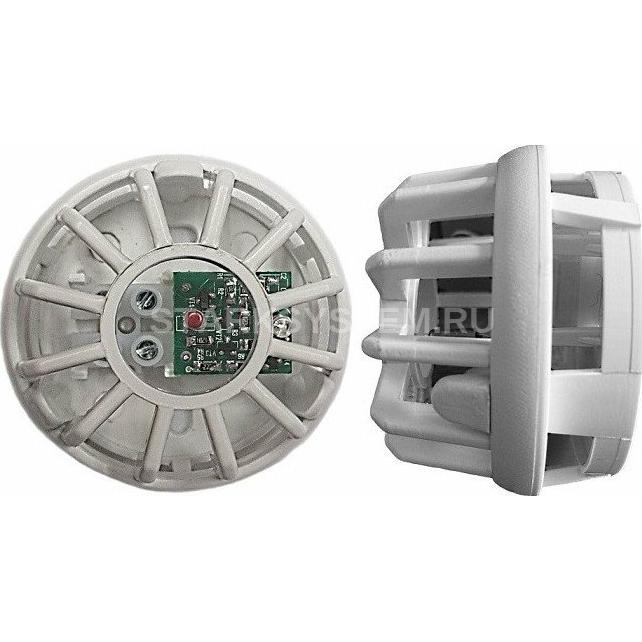

Магнито-контакт ИП 103-55-А3Ех

Описание Магнито-контакт ИП 103-55-А3Ех

Извещатели пожарные тепловые точечные максимальные взрывозащищённые ИП103-55Ех (маркировка взрывозащиты 1EX IB IIB T6 GB)

Область применения: предприятия нефтегазовой промышленности, энергетика (АЭС, ТЭЦ, ГЭС, ГРЭС, котельное хозяйство), нефтеперерабатывающие заводы НПЗ, химические заводы, морской и речной транспорт, добыча и транспортировка газа, рудодобывающая промышленность, водоснабжение, канализация, черная и цветная металлургия, целлюлозно-бумажная промышленность, сельское хозяйство, утилизация отходов, пищевая промышленность, обогатительные фабрики.

Особенности модели:

• Вид модификации: ИП103-55-А3Ех (температура срабатывания от 64°С до 76°С)
• Особенность конструкции: - питание по двухпроводной электрической соединительной линии - наличие оптического индикатора (встроенная электронная плата индикации)
• Степень защиты по ГОСТ 14254-2015: IP20

Извещатели предназначены для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА и имеющих сертифицированные барьеры безопасности с выходными искробезопасными цепями ”i”. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

ИП103-55Ех выполнены в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011, устанавливающего на единой таможенной территории Таможенного союза единые обязательные для применения и исполнения требования к оборудованию для работы во взрывоопасных средах, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеют маркировку взрывозащиты 1Ex ib IIB T6 Gb по ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Область применения ИП103-55Ех – взрывоопасные зоны помещений и наружных установок согласно маркировки взрывозащиты, ГОСТ IEC 60079-14-2013, гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне и связанного искробезопасными внешними цепями с электрическими устройствами, установленными вне взрывоопасной зоны.

Технические характеристики Магнито-контакт ИП 103-55-А3Ех

• Тип извещателя: 2-х проводный
• Маркировка по взрывозащите: 1Ex ib IIB T6 Gb
• Температура срабатывания, °С: 64…76 (А3)
• Световая индикация: "Дежурный режим"; "Пожар"
• Напряжение питания, B:   - по шлейфу сигнализации: 9…30
• Ток потребления, мА:   - в дежурном режиме: 0.03   - в режиме «ПОЖАР»: 20
• Габаритные размеры, мм:   - диаметр: 57   - высота: 36
• Степень защиты: IP20
• Диапазон рабочих температур, °С: -40…+50
• Масса, не более, кг: 0.1
