Магнито-контакт ИП 114-50-A2•

Описание Магнито-контакт ИП 114-50-A2•

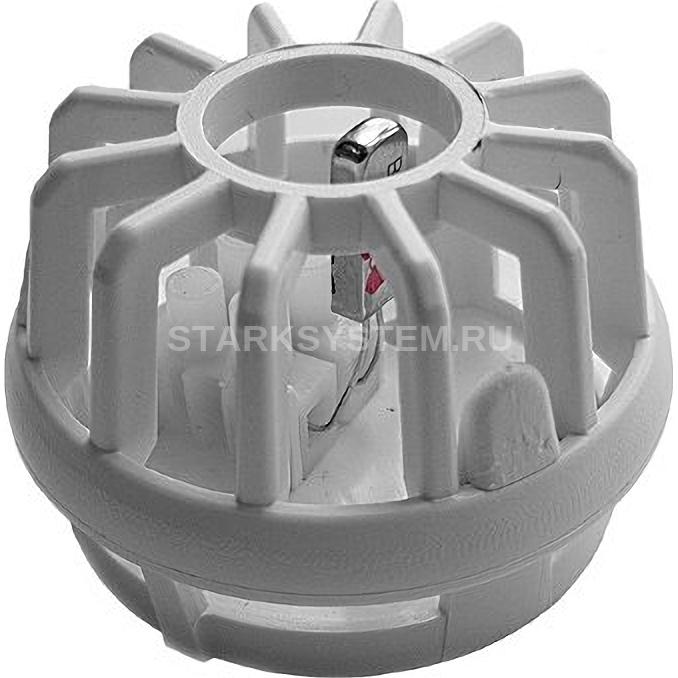

Магнито-контакт ИП 114-50-A2 • - извещатель пожарный тепловой точечный максимальный

Особенности модели:

• Тип контактов: НЗ
• Температура срабатывания: 54…70 (А2)

Извещатели пожарные, точечные, максимальные тепловые, неадресные, восстанавливаемые ИП114-50 предназначены для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений. Извещатель выдает информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных с величиной тока короткого замыкания не более 20 мА. Извещатель сохраняет состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с.

Схема электрическая принципиальная.

Рис.а – нормально-замкнутые контакты (на корпусе извещателя ●) Рис.б – нормально-разомкнутые контакты (на корпусе извещателя ●●)

Дополнительное оборудование

(284801) ИВС-3 НЗ, Индикатор выносной светодиодный для извещателей с нормально-замкнутыми контактами

Технические характеристики Магнито-контакт ИП 114-50-A2•

• Тип извещателя: 2-х проводный (НЗ)
• Температура срабатывания, °С: 54…70 (А2)
• Максимальное коммутируемое напряжение, не более, В: 9…30
• Максимальный коммутируемый ток, не более, мА: 1…50
• Габаритные размеры, мм:   - диаметр: 57   - высота: 36
• Степень защиты: IP20
• Диапазон рабочих температур, °С: -40…+42
• Масса, не более, кг: 0.026

Габаритные и крепежные размеры извещателя
