Магнито-контакт СМК-1

Описание Магнито-контакт СМК-1

Извещатель охранный точечный магнитоконтактный СМК-1 предназначен для блокировки дверных и оконных проёмов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём размыкания контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.

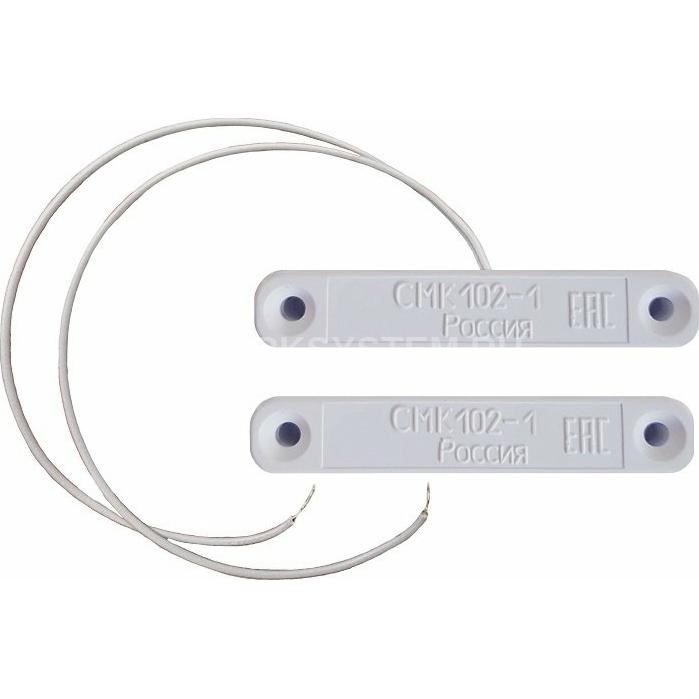

Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента на основе магнита, выполненных в корпусах из ABS пластика. Из магнитоуправляемого датчика выведены два многожильных провода длиной 0,17*м для подключения извещателя в ШС. (* По заказу потребителя извещатели изготавливаются с любой длиной вывода датчика).

По устойчивости к климатическим воздействиям окружающей среды исполнение датчика 02 по ГОСТ 15150, но в диапазоне температур от минус 50 до плюс 50°С.

Извещатель сохраняет работоспособность при повышенной температуре до плюс 50°C и пониженной до минус 50°C температуре окружающего воздуха, а так же его относительной влажности до 98 % при температуре +35°C без конденсации влаги.

Извещатель рассчитан на непрерывную круглосуточную работу.

Срок службы извещателя не менее 8 лет.

Масса извещателя: датчика не более 7г., магнита не более 12г.

Число срабатываний извещателя в режиме коммутации постоянного тока в диапазоне от 0,01 А до 0,05 А и напряжений от 10 В до 50 В должно быть не менее 106 при максимальной мощности 10Вт.

Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100±10) мА.

При параллельном расположении геркона и магнита контакты датчика должны быть; - в замкнутом положении - при расстоянии между ними 10 мм и менее; - в разомкнутом положении – при расстоянии между ними 20 мм и более. Указанные расстояния измеряются между наибольшими боковыми сторонами блоков извещателя при максимальном допуске смещения блоков извещателя друг относительно друга вдоль наибольшей стороны – 3 мм.

Габаритные и присоединительные размеры извещателя приведены на рис.1.

Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

Степень защиты оболочки IP44 по ГОСТ 14254-2015.

Технические характеристики Магнито-контакт СМК-1

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 45   - при замыкании контактов, менее: 20
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 50   - максимальный коммутируемый ток, мА: 0.05
• Степень защиты: IP44
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:   - корпус геркона: 57х11х11   - корпус магнита: 57х11х11
