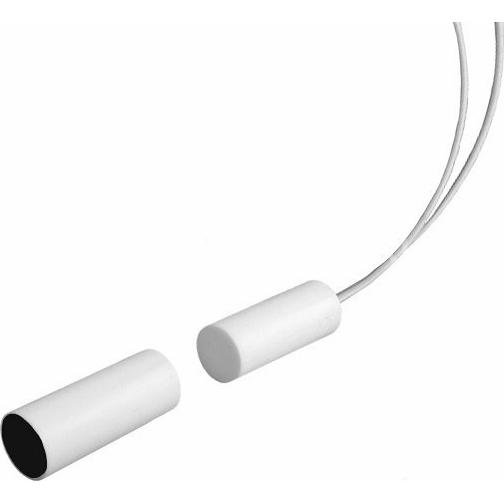

Магнито-контакт СМК-11 усиленный
Код товара: 1501102
Розн. цена: 207 руб
Ваша цена: 205 руб
Оборудование
адаптировано для
Российских условий
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
на все товары
Описание
Описание Магнито-контакт СМК-11 усиленный
Сигнализатор магнитоконтактный СМК-11 предназначен для применения в системах автоматики различных устройств, в технике бытового, коммерческого, медицинского, научного и промышленного назначений с выдачей сигнала, путем размыкания сухого контакта геркона, а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из немагнитопроводных материалов.
Отличительная особенность - после установки сигнализатора, отсутствуют выступающие поверхности, т.к. он монтируется вровень с контролируемой поверхностью (заподлицо). Также вы можете скрыть место его установки, для этого необходимо установить задающий и исполнительный блоки таким образом, чтобы они были утоплены в контролируемую конструкцию на 0.5 – 1 мм, после чего торцевые поверхности блоков зашпаклевываются и закрашиваются под цвет конструкции.
| Тип применяемого геркона | Обозначение исполнения | Расстояние срабатывания/отпускания нанемагнитопроводящем основании, мм |
| Нормально разомкнутый (NO) | СМК-11 | 10/13 |
| 14/17 | ||
| Нормально замкнутый (NC) | СМК-11 исп.1 | 8/10 |
| СМК-11 исп.1 усиленный | 12/15 | |
| Переключающий (NO/NC) | СМК-11 исп.2 | 10/13 |
| СМК-11 исп.2 усиленный | 14/17 |
Монтаж сигнализатора
Допуск соосности установки геркона и магнита сигнализатора не должен превышать ±2 мм.
Монтаж сигнализатора производится в предварительно просверленные отверстиях.
Техническое обслуживание
В процессе эксплуатации сигнализатор следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на:
- отсутствие механических повреждений корпуса;
- исправность электрической изоляции;
- надёжность крепления геркона и магнита;
- надёжность соединения геркона с линией блокировки.
Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
Комплект поставки
В комплект поставки сигнализатора входят:
- Датчик магнитоуправляемый - 1 шт
- Элемент задающий - 1 шт
- Паспорт - 1 шт. на 1 транспортную тару
Технические характеристики Магнито-контакт СМК-11 усиленный
- Тип контактов: НЗ
- Расстояние между магнитом и герконом, мм: - при размыкании контактов, более: 14 - при замыкании контактов, менее: 17
- Максимально допустимые токи и напряжения: - максимальное коммутируемое напряжение, В: 72 - максимальный коммутируемый ток, мА: 0.25
- Степень защиты: IP66/IP68
- Диапазон рабочих температур, °С: -60…+60
- Габаритные размеры, мм: - корпус геркона: 7.9х20 - корпус магнита: 7.9х20
- Масса, не более, кг: 0.01
