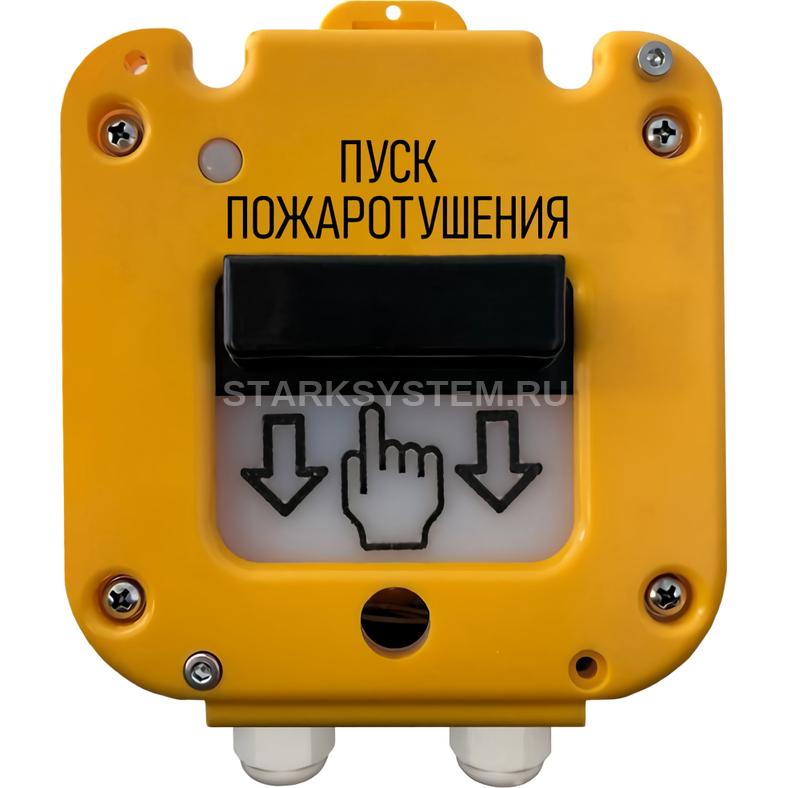

Магнито-контакт УДП 535-50 Ex "Север" "Пуск Пожаротушения", пластиковый ввод 6-12 мм

Описание Магнито-контакт УДП 535-50 Ex "Север" "Пуск Пожаротушения", пластиковый ввод 6-12 мм

Магнито-контакт УДП 535-50 Ex "Север" "Пуск Пожаротушения", пластиковый ввод 6-12 мм - устройство дистанционного пуска взрывозащищенное.

Особенности модели:

• Назначение: Запуск систем пожарной автоматики
• Кабельный ввод: Пластиковый ввод 6...12 мм

Устройство дистанционного пуска УДП 535–50 «СЕВЕР» с маркировкой взрывозащиты 0Exiа IIС Т6 Gа Х предназначено для запуска систем пожарной автоматики, систем дымоудаления, формирования аварийных сигналов или сигналов для разблокирования аварийных выходов при включении магнитоконтактного приводного элемента.

Устройство относится к взрывобезопасному электрооборудованию. Область применения взрывоопасные зоны помещений и наружных установок согласно маркировки взрывозащиты 0Ex iа IIС Т6 Gа Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011). Устройство предназначено для работы в шлейфах приемно – контрольных приборов имеющих сертифицированные барьеры безопасности с выходными искробезопасными цепями ”i”. Знак «Х», означает специальные условия безопасного применения электрооборудования во взрывоопасной зоне, т.е. для исключения появления на поверхности защитного элемента электростатических зарядов, необходимо избегать конвекционных потоков; протирка (чистка) поверхности допускается только влажной тканью согласно требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Устройство соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), НПБ 70-98, НПБ 58-97, ГОСТ Р 53325-2012 и ПАШК.425211.127ТУ.

Устройство дистанционного пуска УДП 535–50 «СЕВЕР» оборудовано сухим переключающим контактом геркона* с выходом на отдельный клеммник XS2.

Устройство выпускается с индикацией режимов (дежурный, запуска) и без индикации.

Элементы конструкции устройства

Схема подключения извещателей в шлейф

Технические характеристики Магнито-контакт УДП 535-50 Ex "Север" "Пуск Пожаротушения", пластиковый ввод 6-12 мм

• Маркировка по взрывозащите: 0Ex ia IIC Т6 Ga Х
• Тип извещателя: 2-х проводный - имитация дымового извещателя
• Световая индикация: "Пожар"
• Напряжение питания, B:   - по шлейфу сигнализации: 9…30
• Ток потребления, мА:   - в дежурном режиме не более: 0.05   - в режиме «ПОЖАР»: 25
• Степень защиты: IP66
• Диапазон рабочих температур, °С: -60…+60
• Габаритные размеры, мм: 129х158х72
• Масса, не более, кг: 0.5

Габаритные размеры извещателя
