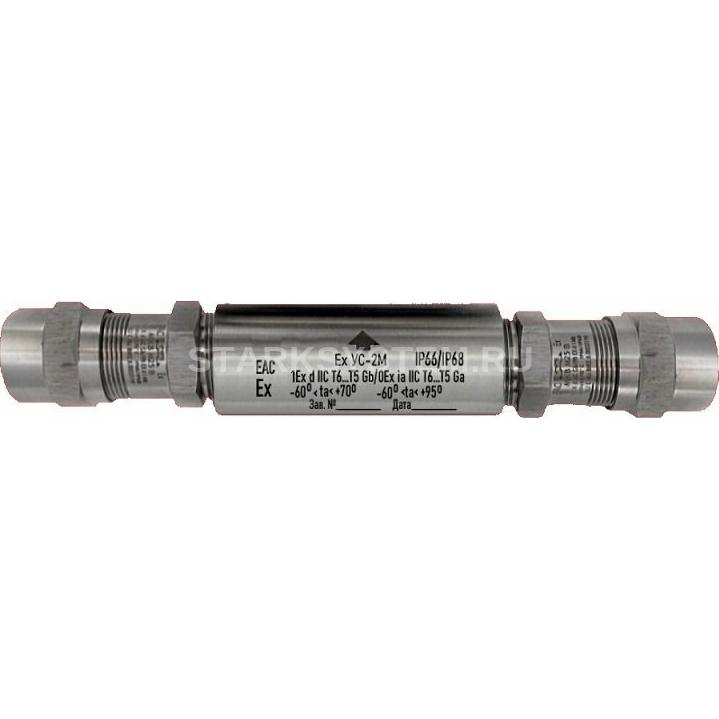

Магнито-контакт УС-2 Ex

Описание Магнито-контакт УС-2 Ex

Магнито-контакт УС-2 Ex - устройство соединительное взрывозащищенное 1Еx db IIC T6…T5 Gb / 0Еx ia IIC T6…T5 Ga, из нержавеющей стали, комплектуются пластиковыми клеммниками (8 пар) с Ø подкл.кабеля 2,5...10 мм².

Назначение изделия

Устройство соединительное Ex УС-2 предназначено для соединения (разветвления) сигнальных кабелей, например в шлейфах сигнализации, линиях связи и телекоммуникаций, в цепях систем управления и автоматики и т.п.

Устройство Ех УС-2 комплектуются сменными металлическими кабельными вводами Ex МКВМ или аналогичными вводами МКВ количеством 2-х штук. Устройство может оснащаться резьбовыми переходниками, предназначенными для перехода с отверстий в корпусе М75, М90, М100 и подсоединения кабельных вводов М25, М32, М40, М50, М63. Кабельные вводы и переходники изготовлены из нержавеющей стали марки, стали с антикоррозионным покрытием, латуни или латуни с антикоррозионным покрытием.

Устройство Ех УС-2 комплектуются пластиковыми клеммниками с диаметром подключаемого кабеля от 2.5 мм2 до 10 мм2. Количество клеммных пар - 8.

Технические характеристики Магнито-контакт УС-2 Ex

• Маркировка по взрывозащите: 1Еx db IIC T6…T5 Gb/0Еx ia IIC T6…T5 Ga
• Максимальные входные искробезопасные параметры:   - напряжение Ui, В, не более: 30   - ток Ii, мА, не более: 10   - мощность Pi, Вт, не более: 1.2   - внутренняя индуктивность Li, мкГн, не более: 10   - внутренняя емкость Ci, пФ, не более: 50
• Электрические параметры:   - напряжение не более, В: 400   - ток не более, А: 30   - сечение подключаемой жилы: 2.5…10 мм.кв
• Степень защиты: IP66/IP68
• Диапазон рабочих температур, °С: -60…+70
• Габаритные размеры, мм: D36х387
• Масса, не более, кг: 3.5
