Магнито-контакт ВК200 Ex вариант B, приводной элемент "Вдавленный"

Описание Магнито-контакт ВК200 Ex вариант B, приводной элемент "Вдавленный"

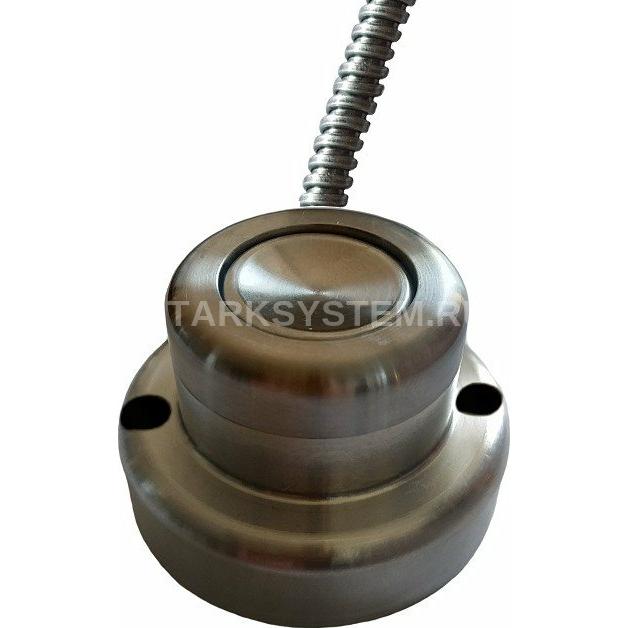

ВК200 Ex вариант B, приводной элемент "Вдавленный" - кнопка управления магнитогерконовая накладная

Кнопка управления магнитогерконовая ВК200 предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием. ВК200 имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.

Особенности

В цепи коммутации кнопка имеет встроенный плавкий предохранитель с Iном. = 0,5 А с допустимым значением тока короткого замыкания внешнего источника электропитания Iкз = 1.5 А и временем срабатывания предохранителя 0.2 с.

Модификация:

• Вариант исполнения B
• Вид монтажа (рис.1а): поверхностный
• Вид приводного элемента (Рис.1б.): вдавленный
• Длина кабеля (по умолчанию): 1 метр

Рис.1а. Виды монтажа

Рис.1б. Виды приводных элементов

Маркировка выводов Ех ВК200 (кнопка)

Технические характеристики Магнито-контакт ВК200 Ex вариант B, приводной элемент "Вдавленный"

• Маркировка по взрывозащите: 0Ex ia IIC T6…Т5 Ga X/1Ex mb IIC T6…Т5 Gb X
• Тип установки: Накладной
• Материал корпуса: Нержавеющая сталь
• Индикация: Да
• Тип контактов: Нормально разомкнутые; на замыкание
• Коммутируемое напряжение, В: 100
• Коммутируемый ток (максимальный), А: 0.5
• Длина выводов, мм: 1 000
• Степень защиты: IP66/IP68
• Диапазон рабочих температур, °С: -60…+60
• Габаритные размеры. мм: D50х42
