Метаком MK1-RF-EMV

Описание Метаком MK1-RF-EMV

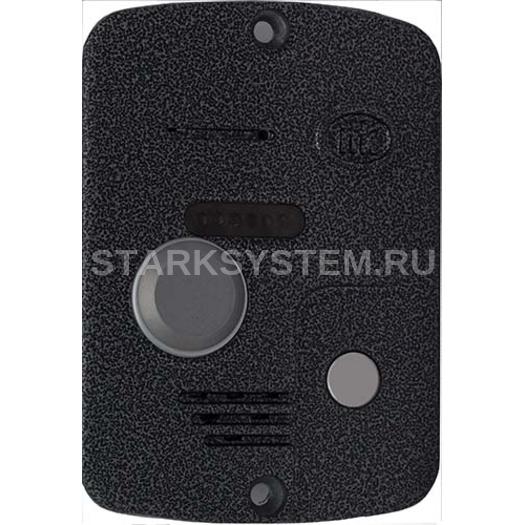

Блок вызова домофона MK1-RF-EMV

Блок вызова видео домофона "MK1-RF-EMV" обеспечивает видеонаблюдение пространства перед входной дверью, звуковую связь абонента с посетителем и дистанционное открывание замка по сигналу от видеомонитора или ТКП. Наличие инфракрасной подсветки позволяет получить изображение на видеомониторе (при расстоянии до наблюдаемого объекта не более 1м) даже при полном отсутствии освещения.

Блок вызова может работать как в составе координатной домофонной системы для работы на одну общую абонентскую трубку или видеомонитор, либо как самостоятельная одноабонентная домофонная система. Оборудован встроенным считывателем бесконтактных ключей RF (частота 125 кГц). Оборудован встроенной видеокамерой.

Блок вызова обеспечивает подачу сигнала вызова на оконечное устройство у абонента, дуплексную связь посетителя с абонентом, дистанционное открывание замка, переключение видеосигнала от многоабонентного домофона на встроенную видеокамеру при вызове, видеонаблюдение пространства перед блоком вызова и дистанционное открывание замка. Замок также может быть открыт с помощью кнопки ВЫХОД, устанавливаемой у входной двери внутри помещения. Блок вызова имеет считыватель бесконтактных (EM-Marin 125 кГц) RFID-ключей.

Выходной каскад с мощным транзистором предназначен для непосредственного управления обмоткой электромеханического или электромагнитного замка без применения какой-либо дополнительной платы управления или размагничивания. Блок вызова имеет вандалозащищенную конструкцию и может устанавливаться как на улице, так и внутри помещения. Питание блока вызова и замка может осуществляться от блока питания МЕТАКОМ БП-2У.

Отличительные особенности:

• Непосредственный вызов абонента;
• Запись ключей общим списком;
• Возможность удаления всех записанных ключей из памяти;
• Возможность работы в составе многоабонентной координатной домофонной системы на общее абонентское устройство с коммутацией линии от многоабонентного домофона;
• Видеонаблюдение от многоабонентного видеодомофона с автоматическим переключением на встроенную видеокамеру при вызове абонента;
• Наличие прямого видеовыхода со встроенной камеры;
• Гальваническая развязка с многоабонентным координатным домофоном;
• Инфракрасная подсветка для получения изображения при отсутствии освещения(при расстоянии до наблюдаемого объекта не более 1м);
• Вход в режим программирования и записи ключей путём замыкания перемычки на задней стороне блока вызова;
• Возможность работы с электромагнитным или электромеханическим замком (устанавливается программно);
• Звуковой контроль нажатия кнопок;
• Раздельная регулировка чувствительности микрофона и громкости динамика;

Схема подключения блока вызова МК1-(TM, RF, MF)EM(V)

Технические характеристики Метаком MK1-RF-EMV

• Максимальное сопротивление линии связи, Ом: 30
• Ёмкость памяти ключей: 20
• Встроенная видеокамера: Pinhole, 420 твл. F = 3.7, F = 2
• Поддерживаемые протоколы ключей: EM-Marin 125кГц
• Количество вызывных сигналов, подаваемых на ТКП: 8
• Управление замком (нормально замкнутый на общий провод, либо нормально разомкнутый*): Мощный ключевой транзистор
• Длительность открывания замка: 1…30 сек* (шаг установки — 1 сек)
• Длительность разговора, сек.: 90
• Напряжение питания, В: 15…18 постоянного тока
• Потребляемый ток, А, не более: Дежурный режим: 0,22 Вызов абонента: 0,39
• Диапазон рабочих температур: -10...+40°C
• Относительная влажность воздуха (при 35°C): 95%
• Габаритные размеры вызывной панели, мм: 125 x 90 x 25
• Масса без крепежа, кг, не более: Блок вызова MK1: 0,30 Рамка (MK1-XR(V)-E2): 0,1
