Метаком ТКП-12М.2

Описание Метаком ТКП-12М.2

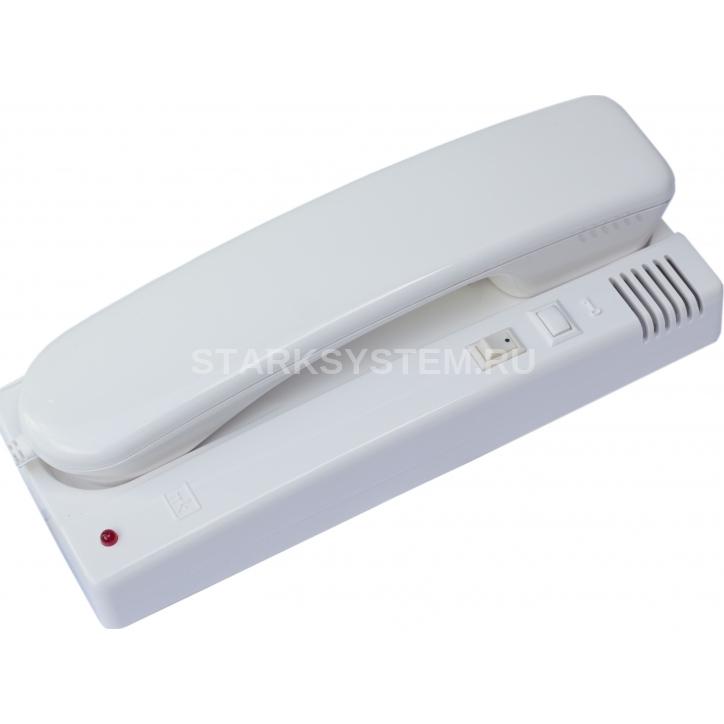

Трубка домофонная переговорная ТКП-12М.2

Предназначена для использования в составе домофонных систем производства МЕТАКОМ с координатной системой адресации (МК2003.2, МК2012 и др.) и четырехпроводной системой адресации(МК2, МК4, МК6 и др).

Трубка ТКП-12М2 устанавливается в квартире абонента и используется для звукового вызова абонента через вызывное устройство домофона, связи абонентпосетитель и дистанционного открывания входной двери.

Порядок установки

Трубка ТКП-12М2 состоит из трубки и подставки, соединенных витым проводом. Подставка монтируется в вертикальном положении при помощи крепежного комплекта. Подключение к координатной линии связи производится в соответствии с паспортом на блок вызова с координатной системой адресации.

Подключение к четырехпроводной линии связи осуществляется в соответствии с рис. 1 или рис. 2 (необходимо открутить саморез в нижней части подставки и снять верхнюю крышку).

Технические характеристики Метаком ТКП-12М.2

• Напряжение питания, В пост.: 12
• Потребляемый ток, А, не более: 0.1
• Сопротивление линии связи, не более, Ом: 30
• Габаритные размеры, мм: 213х81х60
• Масса, г, не более: 350
• Диапазон рабочих температур: +5...+40°C
• Относительная вляжность воздуха (при 30°C), не более: 95%
