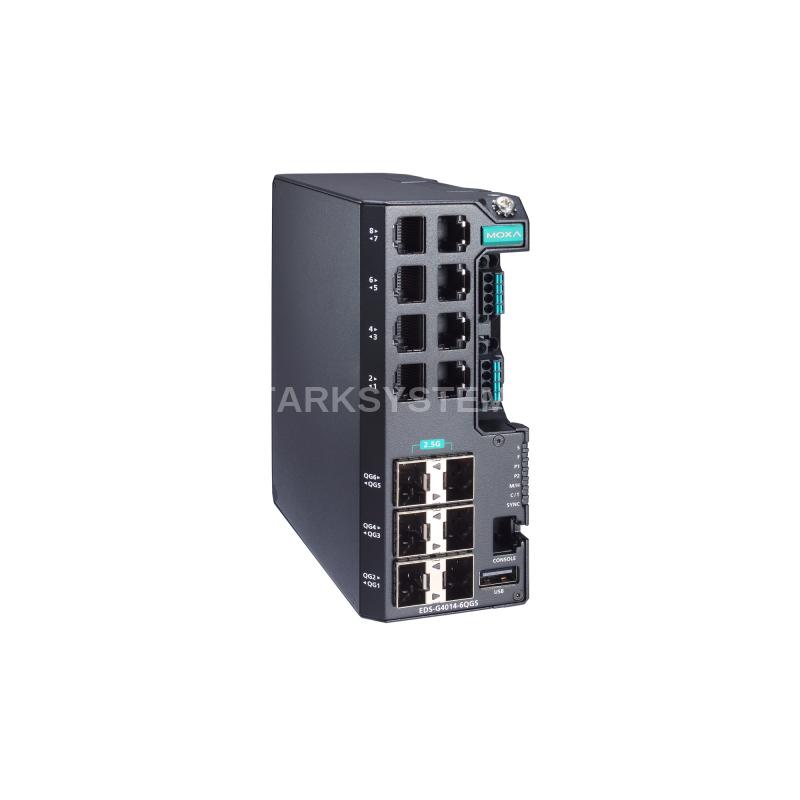

MOXA EDS-G4014-6QGS-HV-T

Описание MOXA EDS-G4014-6QGS-HV-T

Управляемый коммутатор Full Gigabit Ethernet c портами 8 x 10/100/1000BaseT(X), 4 x 100/1000/2500BaseSFP и 2 x 1000/2500BaseSFP, с питанием 110/220 В пост./перем., с расширенным диапазоном температур. Общее количество портов 14. Уровень коммутатора L2. Протоколы резервирования STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation. Оптоволокно (разъем для 100/1000/2500BaseSFP) 4. Оптоволокно (разъем для 1000/2500BaseSFP) 2. Витая пара (разъем RJ45) 8. Количество каналов дискретного ввода 1. Интерфейс управления RS-232 (RJ45). Рабочая температура, °C -40 ~ +75. Материал корпуса Металл. Габаритные размеры, мм 55 x 140 x 122.5.

Технические характеристики MOXA EDS-G4014-6QGS-HV-T

• Интерфейс
• Общее количество портов 14
• Уровень коммутатора L2 
• Тип разъема для "витой пары" RJ45 

• Технологии
• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT(X), IEEE 802.3bz for 2.5GBaseX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication
• Протоколы IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
• Протоколы управления IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
• Протоколы фильтрации GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
• Протоколы резервирования STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation
• Протоколы безопасности Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy
• Протоколы синхронизации времени SNTP, NTP Server/Client, NTP Authentication
• Таблица MAC-адресов 16000
• Размер буфера пакетов 1 Мбит

• Функции VLAN и IGMP
• Максимальное количество VLAN 256 
• Диапазон VLAN ID 1 ~ 4094 
• Количество групп IGMP 512 
• Количество приоритизированных очередей 4

• Порты 100/1000/2500 Мбит/с
• Оптоволокно (разъем для 100/1000/2500BaseSFP) 4 
• Оптоволокно (разъем для 1000/2500BaseSFP) 2 

• Порты Gigabit Ethernet 1000 Мбит/с
• Витая пара (разъем RJ45) 8

• Дискретный ввод
• Количество каналов дискретного ввода 1 
• Напряжение лог. 1 +13 ~ +30 В пост. 
• Напряжение лог. 0 -30 ~ +3 В 
• Максимальный ток, мА 8

• Релейный вывод
• Количество каналов релейного вывода 1
• Нагрузочная способность реле 1 А при 24 В пост. 

• Поддержка интеллектуальных функций
• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP 
• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP 

• Светодиодные индикаторы
• Светодиодные индикаторы PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

• Управление устройством
• Интерфейс управления RS-232 (RJ45) 
• Кнопка Reset Есть 
• Разъем консольного порта RS-232 RJ45 
• MIB-базы P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
• DIP-переключатели Turbo Ring, Master, Coupler, Reserve
• Порт для загрузки/сохранения настроек USB-порт (разъем Type A) 

• Требования к электропитанию
• Рабочее напряжение 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 
• Потребление тока 110-220 В перем., 50-60 Гц, 0.30-0.20 A или 110-220 В пост., 0.30-0.20 A
• Разъем электропитания Клемма 
• Защита от неверной полярности Есть 

• Условия эксплуатации
• Рабочая температура, °C -40 ~ +75 
• Температура хранения, °C -40 ~ +85 
• Рабочая влажность, % 5 ~ 95, без образования конденсата 

• Защита
• Защита от пыли и влаги IP40 
• Защита по току Есть 

• Конструктивные свойства
• Материал корпуса Металл 

• Размеры и вес
• Габаритные размеры, мм 55 x 140 x 122.5
• Вес нетто, кг 0.84

• Монтаж
• Монтаж На DIN-рейку  Настенный (опционально) 

• Наличие международных сертификатов
• Безопасность EN 62368-1  UL 61010-2-201 
• Электромагнитная совместимость (EMI) CISPR 32  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD)  IEC 61000-4-3 RS  IEC 61000-4-4 (EFT)  IEC 61000-4-5 Surge  IEC 61000-4-6 CS  IEC 61000-4-8 
• Электромагнитная совместимость (EMC) EN 55022/24  EN 61000-6-2  EN 61000-6-4 
• Применение на электрических подстанциях IEC 61850-3  IEEE 1613 
• Применение на транспорте EN 50121-4  NEMA TS2 
• Удары IEC 60068-2-27 
• Свободное падение IEC 60068-2-32 
• Вибрации IEC 60068-2-6 
• Промышленная кибербезопасность IEC 62443-4-1  IEC 62443-4-2 
• Среднее время наработки на отказ (MTBF), часов 487613

• Гарантийный срок
• Гарантийный срок 5 лет
