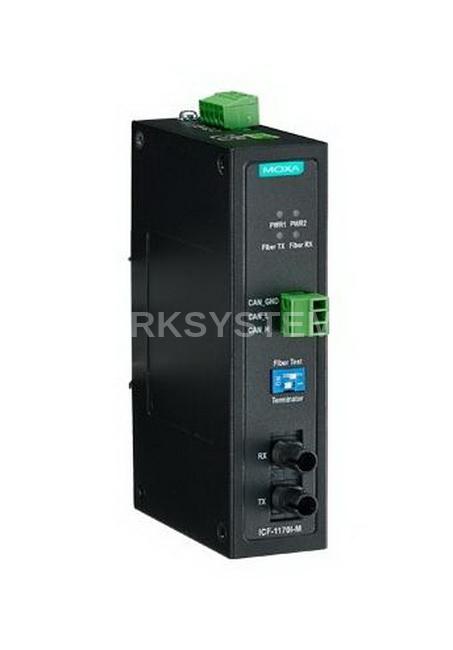

MOXA ICF-1170I-M-ST-T

Описание MOXA ICF-1170I-M-ST-T

Медиаконвертер MOXA ICF-1170I-M-ST-Tслужит для преобразования последовательного сигнала CAN между медным кабелем и оптической средой передачи. Преобразователь полностью соответствует требованиям промышленного стандарта ISO 11898-2, оборудован CAN-портом с поддержкой протоколов высокого уровня и оптическим интерфейсом, использующим многомодовое волокно. Устройство оснащено гальванической изоляцией маршрутов связи, резервным входом питания, релейным выходом, и адаптировано к экстремальным температурам.

Особенности:

• Протоколы: CAN 2.0 A/B. Интерфейсы: ISO 11898-2 (CAN_H/L/GND). Скорость: до 1 Мбит/с. Тип коннектора: 3-пиновый съемный винтовой. Задержка системы: 150 нс.
• Многомодовый порт с разъемом ST обеспечивает дальность передачи до 2 км, пропускную способность, защиту от помех и несанкционированного доступа. Длина волны: 850 нм. RX-чувствительность: -20 дбм.
• Бесконтактная изоляция портов (оптрон): 2 кВ. Резервный вход питания гарантирует безотказное энергоснабжение. Релейный выход своевременно оповестит инженеров о возникших проблемах.
• Предусмотрена удобная система LED-индикаторов (PWR1, PWR2, Fiber TX, Fiber RX), DIP-переключатели для резистора сопротивления (120 Ом) и режима тестирования оптоволоконного маршрута.
• ICF-1170I-M-ST-T демонстрирует стабильную работу при температурах от -40 до +85 С, что позволяет его использовать практически в любых погодных и промышленных условиях.
• Изделие выполнено в безвентиляторном металлическом корпусе промышленного класса (IEC-60068-2-32), имеет компактные габариты (30х115х70) и устанавливается на DIN-рейку.
• Срок эксплуатации на отказ (MTBF) — 90 лет.

Таким образом, индустриальный конвертер MOXA ICF-1170I-M-ST-T— демократичное по цене и максимально защищенное устройство, служащее для подключения в единую сеть исполнительных механизмов и датчиков с CAN-интерфейсами. Они широко распространены в промышленной автоматизации, автомобилестроении, технологии «умного дома», на транспорте и многих других областях. Оптическое волокно снимает ограничения по расстоянию передачи и пропускной способности.

Технические характеристики MOXA ICF-1170I-M-ST-T

• Производитель: MOXA
• Количество Ethernet-разъемов: 1
• Количество портов CAN: 1
• Версия CAN высокого уровня: ISO-11898-2, CAN 2.0A, CAN 2.0B
• Тип: Пассивный
• Требования к температуре при работе: -40 ... 85 °С

  Реализация корпуса

• Внешний вид и материал: Металл
• Монтаж: На DIN-рейку

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100 Mb Ethernet: 1
• Тип коннектора 10/100 Mb Ethernet: ST, Многомодовый

  Полевые протоколы

• Количество портов CAN: 1
• Версия CAN высокого уровня: ISO-11898-2, CAN 2.0A, CAN 2.0B

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: Индикаторы отправки данных, Индикаторы приема данных, Индикатор питания 1, Индикатор питания 2
• Метод настройки: DIP-переключатели

  Порты и кабели в комплекте

• Тип коннектора: DC input (Клеммная колодка), CAN (Клеммная колодка)

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 2.66 Вт
• Потребляемый ток: 221 мА (12 В)
• Входная защита питания: От смены полярности

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 % (без конденсации)
• Время наработки на отказ: 792085 ч

  Требования к условиям хранения

• Требования к температуре хранения: 0 ... 60 °С

  Размеры

• Ширина: 30.3 мм
• Высота: 115 мм
• Глубина: 70 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508, EN 60950-1
• Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8
• Стандарты по электромагнитным помехам: EN 55022, FCC Part 15
