MOXA MiiNePort E1-H

Описание MOXA MiiNePort E1-H

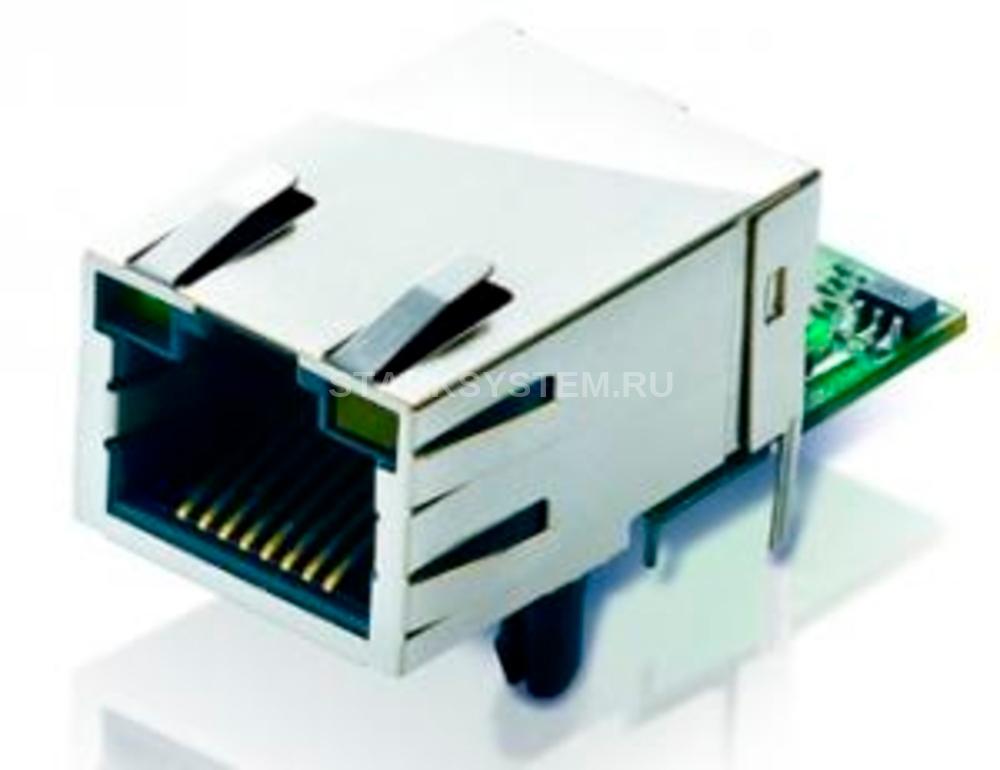

MOXA MiiNePort E1-H — это надежный и компактный модуль, предназначенный для интеграции последовательных устройств в Ethernet-сеть.

• Устройство оснащено одним Ethernet-портом с поддержкой скорости 10/100 Мбит/с и разъемом RJ45, что обеспечивает высокую скорость передачи данных и простоту подключения к существующим сетям.
• С одним последовательным портом TTL, MOXA MiiNePort E1-H позволяет легко передавать данные на различных скоростях, от 50 до 921600 бит/с, с гибкими настройками бит данных, четности и стоповых битов, что делает его подходящим для различных приложений.
• Этот модуль поддерживает широкий спектр сетевых протоколов, что обеспечивает его интеграцию в разные системы и сервисы.
• Газовая изоляция Ethernet-портов в 1,5 кВ гарантирует безопасное подключение к сети.
• MOXA MiiNePort E1-H функционирует при рабочем напряжении 3.3 В и потребляет всего 195 мА, что делает его энергоэффективным решением для различных сред.
• ​​​​​​​Устройство можно использовать при температурах от 0 °C до +55 °C и в условиях высокой влажности.
• С его компактными размерами (34 x 17 x 14 мм) и малым весом (0.01 кг), MOXA MiiNePort E1-H легко монтируется в штырьковый разъем, обеспечивая гибкость в установке.
• Этот модуль подходит для самых разных приложений, включая системы управления и автоматизации, предлагая при этом надежную работу и высокую безопасность данных.

Технические характеристики MOXA MiiNePort E1-H

Интерфейс:

• Общее количество портов: 1

Параметры связи:

• Порты Ethernet: 1 x Ethernet 10/100 Base T(X) (разъем RJ45)
• Тип разъема: RJ45 (8 конт.)
• Сетевые протоколы: ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP
• Магнитная изоляция Ethernet-портов: 1,5 кВ

Параметры последовательной связи:

• Количество последовательных портов: 1
• Тип последовательных портов: TTL
• Передаваемые сигналы: TTL: TxD, RxD, RTS, CTS, RST (reset circuit), GND
• Бит данных: 5, 6, 7, 8
• Четность: нет, чет, нечет, 0, 1
• Стоповые биты: 1, 1.5, 2
• Управление потоками данных: RTS/CTS, DTR/DSR, XON/XOFF
• Скорость передачи данных: 50 ~ 921600 бит/с

Управление устройством:

• Интерфейс управления:
  • Telnet-консоль
  • Web-интерфейс
  • Windows-утилита
  • Последовательная консоль

Требования к электропитанию:

• Рабочее напряжение: 3.3 В пост.
• Потребление тока: 195 мА при 3.3 В

Условия эксплуатации:

• Рабочая температура: 0 ~ +55 °C
• Температура хранения: -40 ~ +60 °C
• Рабочая влажность: 5 ~ 95 %
• Рабочая высота над уровнем моря: до 2000 м

Конструктивные свойства:

• Материал корпуса: Бескорпусное исполнение

Размеры и вес:

• Габаритные размеры: 34 x 17 x 14 мм
• Вес нетто: 0.01 кг

Монтаж:

•  В штырьковый разъем

Наличие международных сертификатов:

• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class B
• Электромагнитная совместимость (EMS):
  • IEC 61000-4-11
  • IEC 61000-4-2 (ESD)
  • IEC 61000-4-3 RS
  • IEC 61000-4-4 (EFT)
  • IEC 61000-4-5 Surge
  • IEC 61000-4-6 CS
  • IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/24
• Удары: IEC 60068-2-27
• Свободное падение: IEC 60068-2-32
• Вибрации: IEC 60068-2-6

Среднее время наработки на отказ (MTBF): 5515294 часов

Гарантийный срок: 5 лет

Комплект поставки:

• Устройство
