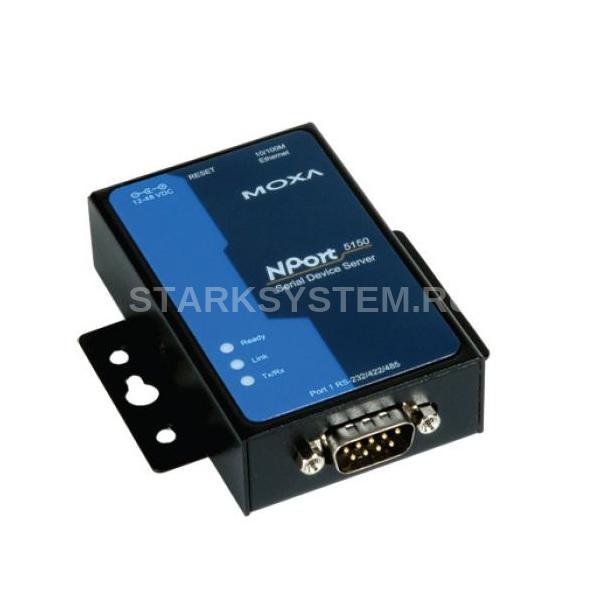

MOXA NPort 5150

Описание MOXA NPort 5150

MOXA NPort 5150 - 1-портовый асинхронный сервер RS-232/422/485 в Ethernet. Устройство компактного размера - не более размера кредитной карточки - идеальный выбор для подключения RS-232/422/485 устройств, таких как станки с программным управлением, измерители, сенсоры, карт-ридеры, PLC, роботы и т.п. к IP Ethernet LAN, что позволяет управлять этими устройствами с любой точки сети и даже через Internet.

Экономически эффективный сервер устройств

Использование serial-Ethernet серверов для подключения устройств последовательным интерфейсом к Ethernet сетям революционно-новое решение. Пользователи давно ожидали серверов устройства, которые бы отличались экономической выгодой (стоимостью), обеспечивали широкий выбор функций и были высококачественными и надежными. Со своей полной поддержкой операционных систем Microsoft и Linux MOXA NPort 5150 - одно из лучших решений для всемирного промышленного рынка.

Простое определение NPort 5150

Средство MOXA Windows NPort Administrator обеспечивает потребителей монитором состояния NPort 5150. Если пользователь хочет модифицировать конфигурацию сервера устройства, функция "Locate NPort" может быть использована для идентификации правильного выбора сервера устройств. При использовании этой функции светодиод NPort 5150 "Готовый - Ready" должен светиться каждую секунду. Пользователи могут проверить какой NPort 5150 выбран по свечению светодиода на NPort 5150.

Технические характеристики MOXA NPort 5150

Последовательные порты

• Количество портов 1

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS и DTR/DSR, XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов EthernetEthernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP
• Гальваническая изоляция, кВ 1,5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Rese tЕсть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 200 мА при 12 В, 106 мА при 24 В
• Разъем электропитания Концентрический штекер

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-20 ~ 75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 2736202

Конструктивные свойства

• Габаритные размеры, мм 52 х 80 х 22

• Материал корпуса Металл
• Масса нетто, г 340
• Монтаж Настольный/настенный, на DIN-рейку (опционально)
• Комплект поставки Устройство, блок питания, документация и ПО на CD, краткое руководство пользователя.
