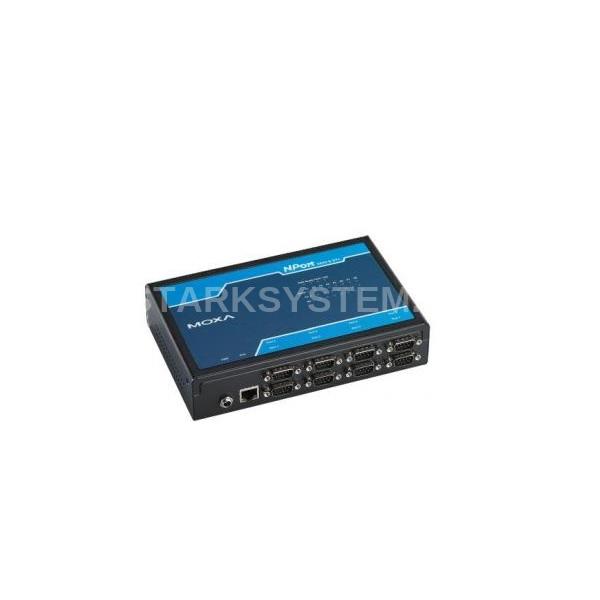

MOXA NPort 5650-8-DTL

Описание MOXA NPort 5650-8-DTL

MOXA NPort 5650-8-DTL - 8-портовый асинхронный сервер RS-232/422/485 в Ethernet в настольном исполнении (Lite-версия). Сервер обеспечивает удобный и простой путь подключения до 8 устройств с последовательным интерфейсом RS-232/422/485 к Ethernet сетям для построения индустриальных сетей управления.

Эти устройства защитят ваши инвестиции в аппаратную часть и обеспечат будущую возможность сетевой масштабируемости. Вы сможете также централизовать управление последовательными устройствами и осуществлять управление через сеть. Применение оправдано, когда невозможен монтаж их в 19" шкафах- они имеют габариты меньшие, чем ранее выпускаемые МОХА сервера устройств.

Технические характеристики MOXA NPort 5650-8-DTL

Последовательные порты

• Количество портов 8

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных DSR/DTR и RTS/CTS (только RS-232), XON / XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217
• Гальваническая изоляция, кВ 1,5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 470 мА при 12 В, 250 мА, 24 В, 140 мА, 48 В
• Разъем электропитания Штекер с резьбовой фиксацией

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 55024; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 740457

Конструктивные свойства

• Габаритные размеры, мм 197 х 44 х 125

• Материал корпуса Металл
• Масса нетто, г 1770
• Монтаж Настольный/настенный
• Комплект поставки Устройство, блок питания, документация и ПО на CD, краткое руководство пользователя, крепеж для настенного монтажа.
