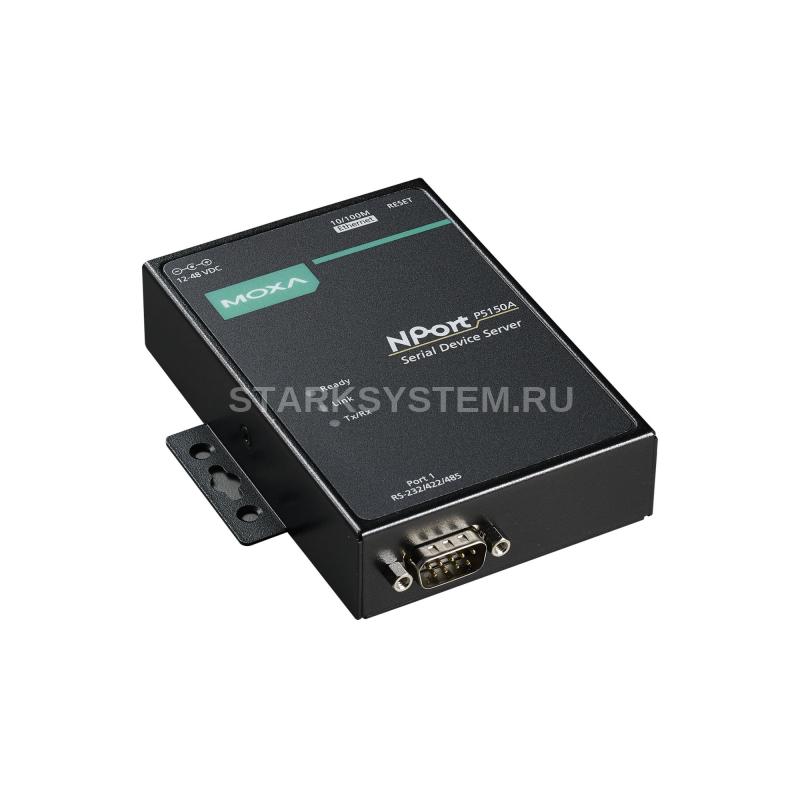

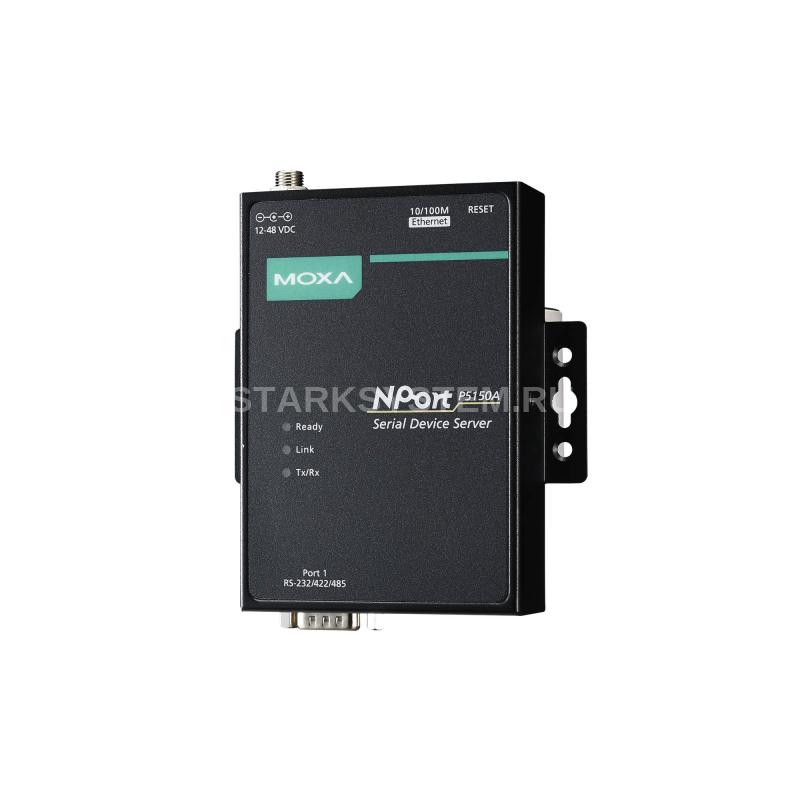

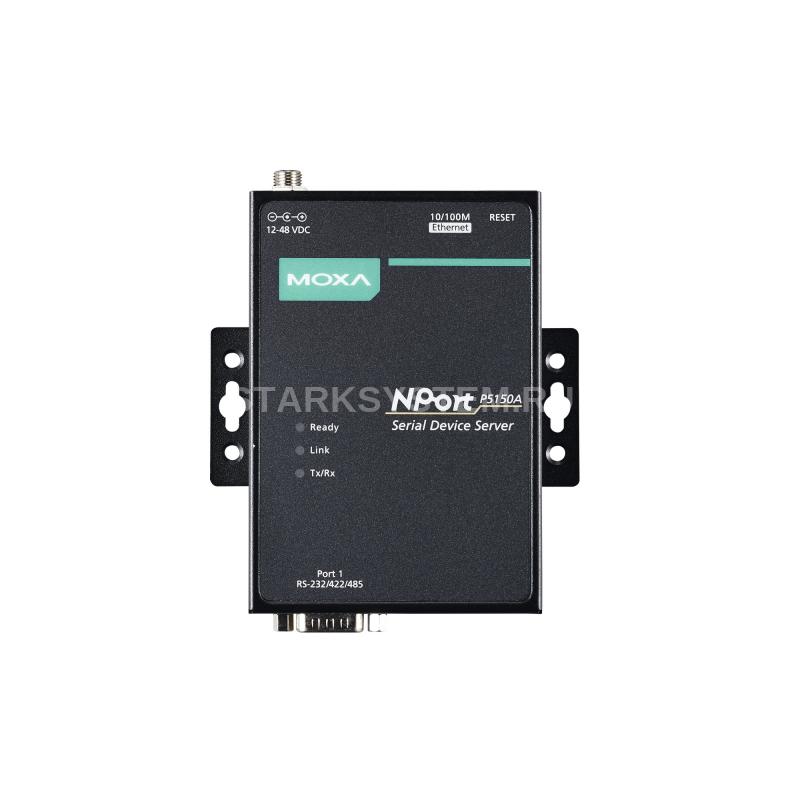

MOXA NPort P5150A-T

Описание MOXA NPort P5150A-T

Преобразователь MOXA NPort P5150A-T - предназначено для удобной и надежной прозрачной передачи данных RS-232/422/485 по сетям Ethernet.

• Оно обеспечивает высокую производительность и гибкость, что делает его идеальным решением для интеграции последовательных устройств вIP-сети.
• Одной из ключевых особенностей NPort P5150A-T является режим Pair Connection, который позволяет создать прозрачный тоннель для передачи данных. Данный режим требует настройки двух устройств NPort: одно из них (NPort №1) должно быть сконфигурировано в режиме Pair Connection Slave, а второе (NPort №2) — в режиме Pair Connection Master. Это позволяет обеспечить устойчивую и надежную связь между устройствами, находящимися на различных расстояниях.
• Используя стек протоколов TCP/IP, NPort P5150A-T обеспечивает возможность передачи данных не только в пределах локальной сети, но и в распределенных системах, включая те, которые содержат межсетевые шлюзы и маршрутизаторы. Это делает устройство особенно полезным для организации взаимодействия между удаленными точками, даже при использовании сети Интернет.
• С учетом всех своих функций и возможностей, MOXA NPort P5150A-T является отличным выбором для интеграции последовательных устройств в современные сети, обеспечивая устойчивую и прозрачную передачу данных в различных сценариях применения.

Технические характеристики MOXA NPort P5150A-T

Интерфейс

• Общее количество портов: 1

Параметры связи

• Порты Ethernet: 1
• Скорость передачи данных: 10/100 Мбит/с, auto MDI/MDIX
• Тип разъема: RJ45 (8 конт.)
• Сетевые протоколы: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2
• Магнитная изоляция Ethernet-портов: 1,5 кВ

Параметры последовательной связи

• Количество последовательных портов: 1
• Тип последовательных портов: RS-232/422/485
• Разъем последовательного порта: DB9 'папа'
• Передаваемые сигналы:
  • RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
  • RS-422: TxD+, TxD-, RxD+, RxD-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
• Бит данных: 5, 6, 7, 8
• Четность: нет, чет, нечет, 0, 1
• Стоповые биты: 1, 1.5, 2
• Управление потоками данных: RTS/CTS и DTR/DSR (только RS-232), XON/XOFF
• Скорость передачи данных: 50 ~ 921600 бит/с
• Резистор Pull High/Low для RS-485: 1 кОм, 150 кОм
• Управление направлением передачи данных по RS-485: ADDC® (автоматическое)

Управление устройством

• Интерфейс управления: Telnet-консоль, Web-интерфейс, Windows-утилита, последовательная консоль
• Кнопка Reset: есть

Требования к электропитанию

• Рабочее напряжение: 12 ~ 48 В пост. или 48 В пост. по PoE
• Потребление тока: 125 мА при 12 В, 180 мА при 48 В (при питании по PoE)
• Разъем электропитания: Штекер с резьбовой фиксацией

Условия эксплуатации

• Рабочая температура: -40 ~ +75 °C
• Температура хранения: -40 ~ +75 °C
• Рабочая влажность: 5 ~ 95 %

Конструктивные свойства

• Материал корпуса: металл

Размеры и вес

• Габаритные размеры: 77х111х26 мм
• Вес нетто: 0.3 кг

Монтаж

• Монтаж: на DIN-рейку (опционально), настольный/настенный

Наличие международных сертификатов

• Безопасность: UL60950-1
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS): IEC 61000-4-11, IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/24

Среднее время наработки на отказ (MTBF)

• Часы: 2,231,530

Гарантийный срок

•  5 лет

Комплект поставки

• Краткое руководство пользователя
• Устройство
